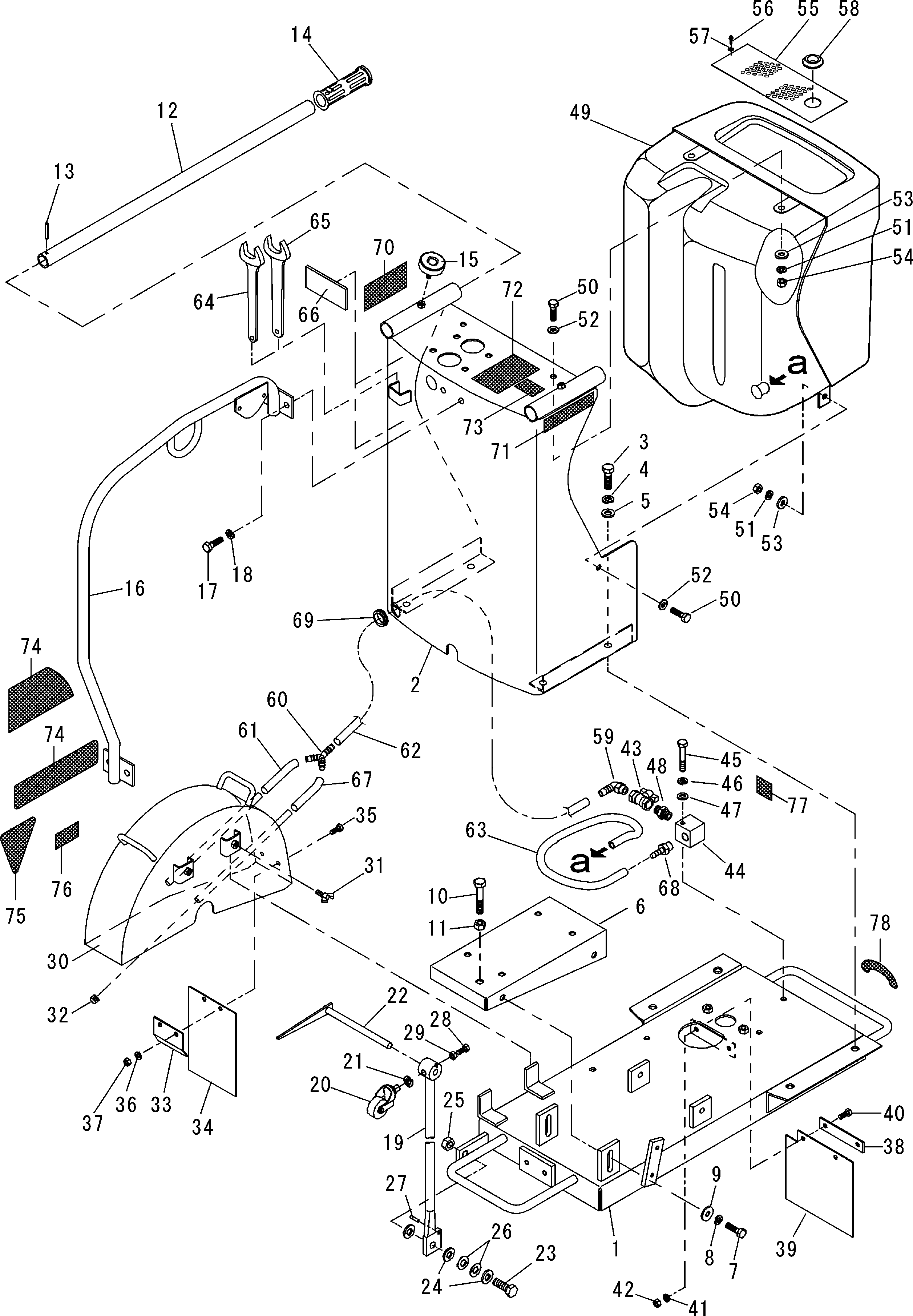

TCC161D (рама блок) — HITACHI TCC161D

Заводская схема «TCC161D (рама блок)» для HITACHI TCC161D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5153001000	Базовый рама	1
2	DY5153002000-H	Бак крышка	1
2	DY5153002000	Бак крышка	1
3	DY0180212304	Болт	4
4	DY0251212001	Пружинная шайба	4
5	DY0256312110	Плоский шайба	4
6	DY5103003001	Двигатель базовый	1
7	DY0180210408	Болт	4
8	DY0251210001	Пружинная шайба	4
9	DY0933110311	Шайба	4
10	DY0180212804	Болт	1
11	DY0181212140	Гайка	1
12	DY5233004000	Рукоятка	2
13	DY0808115035	Пружина палец	2
14	DY8201551010	Рукоятка рукоятка	2
15	DY4012505000	Грилл кноб	2
16	DY5153005000	Защита трубка	1
17	DY0180210258	Болт	4
18	DY0251210001	Пружинная шайба	4
19	DY5233006000	Пробе неедле	1
20	DY5233007000	Кастер колесо	1
21	DY0251212001	Пружинная шайба	1
22	DY5233008000	Пробе неедле	1
23	DY0180214404	Болт	1
24	DY0256314110	Плоский шайба	3
25	DY0181214140	Гайка	1
26	DY0522114002	Конед дисковый шайба	2
27	DY0800115020	Пружина палец	1
28	DY0180208258	Болт	1
29	DY0181208140	Гайка	1
30	DY5233009000-H	Отвал крышка	1
30	DY5233009000	Отвал крышка	1
31	DY0184508201	Винг болт	2
32	DY0301760120	Пробка	2
33	DY5233011000	Резиновый защёлка	1
34	DY5233012000	MUD защита	1
35	DY0180208208	Болт	2
36	DY0251208001	Пружинная шайба	2
37	DY018１208140	Гайка	2
38	DY5233013000	Резиновый фиксатор	1
39	DY5233014000	MUD защита	1
40	DY0180208208	Болт	2
41	DY0251208001	Пружинная шайба	2
42	DY0181208140	Гайка	2
43	DY0916030303	Клапан	1
44	DY3423204000	Блок	1
45	DY0180208608	Болт	1
46	DY0251208001	Пружинная шайба	1
47	DY0256308110	Плоский шайба	2
48	DY0852100136	Ниппель	1
49	DY5233016001	Водяной бак	1
50	DY0180210308	Болт	4
51	DY0251210001	Пружинная шайба	4
52	DY0256310110	Плоский шайба	4
53	DY0933110321	Шайба	4
54	DY0181210140	Гайка	4
55	DY5233017000	Пыль экран	1
56	DY0122104167	Таппинг винт	3
57	DY0933110544	Шайба	3
58	DY0471100310	Уплотнительная втулка	1
59	DY5233018000	Разъём	1
60	DY5233019000	Разъём	1
61	DY0926108012	Ороситель шланг	1
62	DY0926108038	Ороситель шланг	1
63	DY0926108065	Ороситель шланг	1
64	DY0630130000	Гаечный ключ	1
65	DY0630135000	Гаечный ключ	1
66	DY5321545000	Резиновый пластина	2
67	DY0926108009	Ороситель шланг	1
68	DY0852107046	Ниппель	1
69	DY0471200230	Уплотнительная втулка	1
71	DY3443503000	Наклейка	1
71	DY8251709000	Наклейка	1
72	DY5233500300	Наклейка	1
73	DY1353510000	Наклейка	1
74	DY5743502000	Наклейка	1
74	DY5153500200	Наклейка	1
75	DY5203501400	Наклейка	1
76	DY5503501500	Наклейка	1
77	DY3423510000	Наклейка	1
78	DY5233500400	Наклейка	1
