TCC14SE — HITACHI TCC14SE

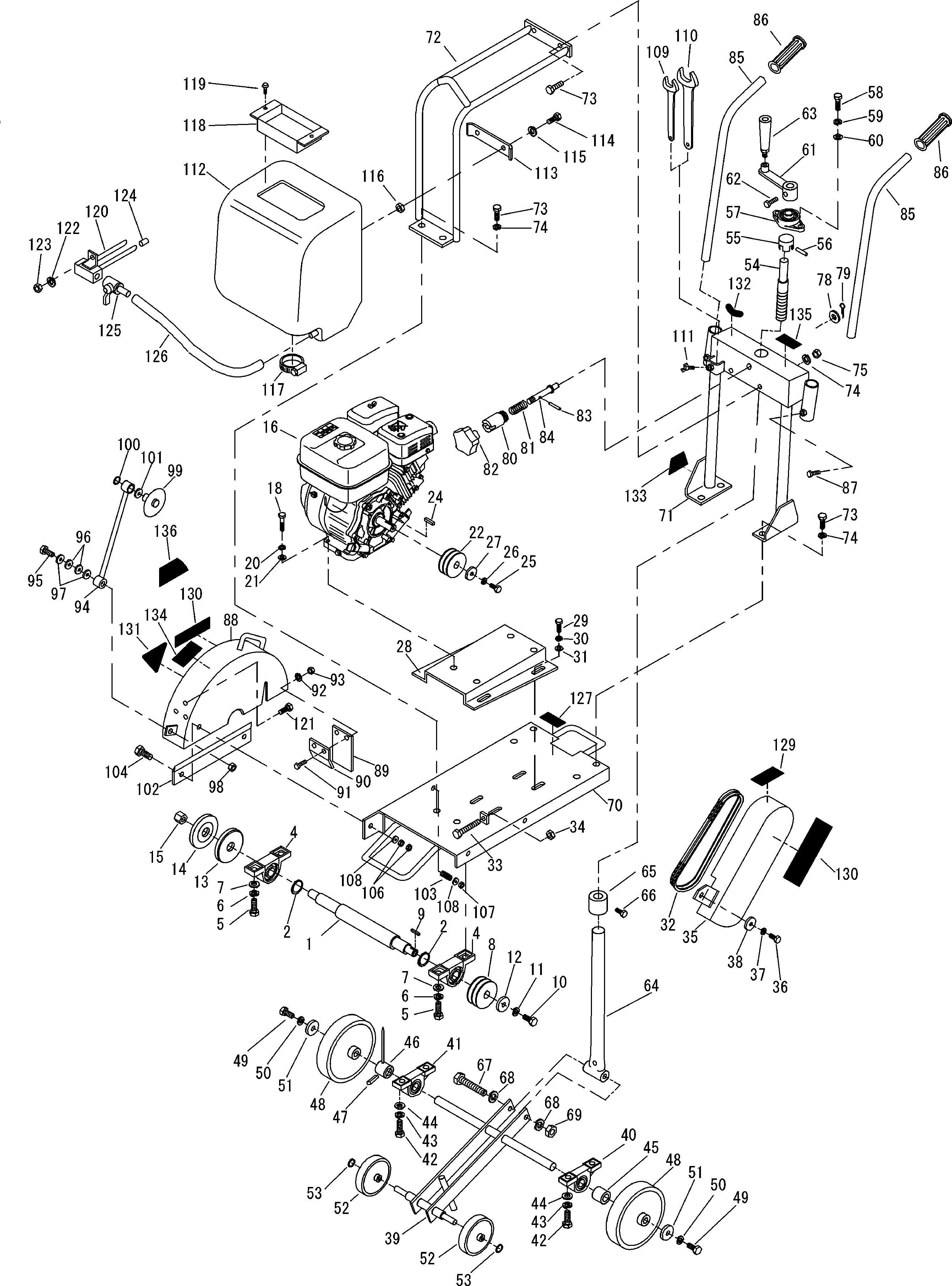

Заводская схема «TCC14SE» для HITACHI TCC14SE. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5842201000	Отвал вал	1
2	DY0804103500	Стопорное кольцо	2
3	DY0557151351	Подшипник блок	1
4	DY0557151352	Подшипник блок	1
5	DY0180214404	Болт	4
6	DY0251214001	Пружинная шайба	4
7	DY0256314110	Плоский шайба	4
8	DY5212204000	Отвал шкив	1
9	DY5401107000	Шпонка	1
10	DY0180208208	Болт	1
11	DY0251208001	Пружинная шайба	1
12	DY0933110111	Шайба	1
13	DY5301104000	Отвал фиксатор	1
14	DY5301104000	Отвал фиксатор	1
15	DY5301105000	Отвал фиксатор гайка	1
16	DYEX210D41001	Двигатель EX21D	1
18	DY0180208408	Болт	4
20	DY0251208001	Пружинная шайба	4
21	DY0256308110	Плоский шайба	4
22	DY5862204000	Двигатель шкив	1
24	DY0301005300	Шпонка	1
25	DY0180208208	Болт	1
26	DY0251208001	Пружинная шайба	1
27	DY0933110111	Шайба	1
28	DY5862203000	Двигатель базовый	1
29	DY0180210258	Болт	4
30	DY0251210001	Пружинная шайба	4
31	DY0933110321	Шайба	4
32	DY0368403550	V ремень	2
33	DY0180208604	Болт	1
34	DY0181208140	Гайка	1
35	DY5842208002-H	Шкив крышка	1
35	DY5842208002	Шкив крышка	1
36	DY0180208208	Болт	3
37	DY0251208001	Пружинная шайба	3
38	DY0256308110	Плоский шайба	3
39	DY5842501000	Ходовая часть	1
40	DY0557152251	Подшипник блок	1
41	DY0557152252	Подшипник блок	1
42	DY0180212358	Болт	4
43	DY0251212001	Пружинная шайба	4
44	DY0256312110	Плоский шайба	4
45	DY5232205000	Проставка	1
46	DY5842503000	Привод втулка	1
47	DY0177406067	Винт	1
48	DY5401204000	Ларге колесо	2
49	DY0180208208	Болт	2
50	DY0251208001	Пружинная шайба	2
51	DY0933110111	Шайба	2
52	DY5812504000	Смалл колесо	2
53	DY0805010000	E кольцо	2
54	DY5842802000	Подъём вал	1
55	DY5842803000	Подъём ограничитель	1
56	DY0808116035	Пружина палец	1
57	DY0557291201	Фланец	1
58	DY0180210308	Болт	2
59	DY0251210001	Пружинная шайба	2
60	DY0256310110	Плоский шайба	2
61	DY5321720003	Рукоятка	1
62	DY0180208168	Болт	1
63	DY5401751000	Рукоятка	1
64	DY5842801001	Джунктион трубка	1
65	DY5301702200	Вал порт	1
66	DY0176060081	Разъём головка болт	1
67	DY0180212014	Болт	1
68	DY0256312110	Плоский шайба	2
69	DY0902011210	Нйлокк гайка	1
70	DY5843001000	Базовый рама	1
71	DY5843002000	Колумн рукоятка	1
72	DY5813003002	Двигатель защита	1
73	DY0180210208	Болт	8
74	DY0251210001	Пружинная шайба	8
75	DY0181210140	Гайка	2
80	DY5232810000	Втулка	1
81	DY5232811000	Пружина	1
82	DY5232812000	Ручка	1
83	DY0808114025	Пружина палец	1
84	DY5232813000	Кнокк палец	1
85	DY5813004001	Рукоятка	2
86	DY5813005000	Рукоятка	2
87	DY0180208352	Болт	2
88	DY5843007000-H	Отвал крышка	1
88	DY5843007000	Отвал крышка	1
89	DY5843008000	MUD защита	1
90	DY5813009000	Резиновый защёлка	1
91	DY0180208208	Болт	2
92	DY0251208001	Пружинная шайба	2
93	DY0181208140	Гайка	2
94	DY5843010000	Направляющая штанга	1
95	DY0180210458	Болт	1
96	DY0252210002	Конед дисковый шайба	2
97	DY0256310110	Плоский шайба	2
98	DY0181210140	Гайка	1
99	DY5813011000	Направляющая	1
100	DY0805015000	E кольцо	1
101	DY0935100181	Ваве шайба	1
102	DY5843012000	Защёлка пластина	1
103	DY5401706000	Пружина	1
104	DY0180210308	Болт	1
105	DY0180210458	Болт	1
106	DY0181210140	Гайка	2
107	DY0902011010	Нйлокк гайка	1
108	DY0256310110	Плоский шайба	2
109	DY0630130000	Гаечный ключ	1
110	DY0630135000	Гаечный ключ	1
111	DY0184508201	Винг болт	1
112	DY5813201000	Водяной бак	1
113	DY5813202000	Бак опора	1
114	DY0180208358	Болт	2
115	DY0256308110	Плоский шайба	2
116	DY0181208140	Гайка	2
117	DY092120CG00	Хомут	1
118	DY5813203000	Пыль экран	1
119	DY0122104168	Таппинг винт	2
120	DY5843204000	Ороситель форсунка	1
121	DY0180208168	Болт	2
122	DY0521208001	Пружинная шайба	2
123	DY0181208140	Гайка	2
124	DY0177408107	Винт	2
125	DY0916030201	Кран	1
126	DY5843205000	Шланг	1
129	DY1353510100	Наклейка	1
130	DY3443503000	Наклейка	1
130	DY8251709000	Наклейка	1
131	DY5203501400	Наклейка	1
132	DY5313502200	Наклейка	1
133	DY5813500600	Наклейка	1
134	DY5813500700	Наклейка	1
135	DY5403501102	Наклейка	1
136	DY5883502000	Наклейка	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TCC14SE и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
