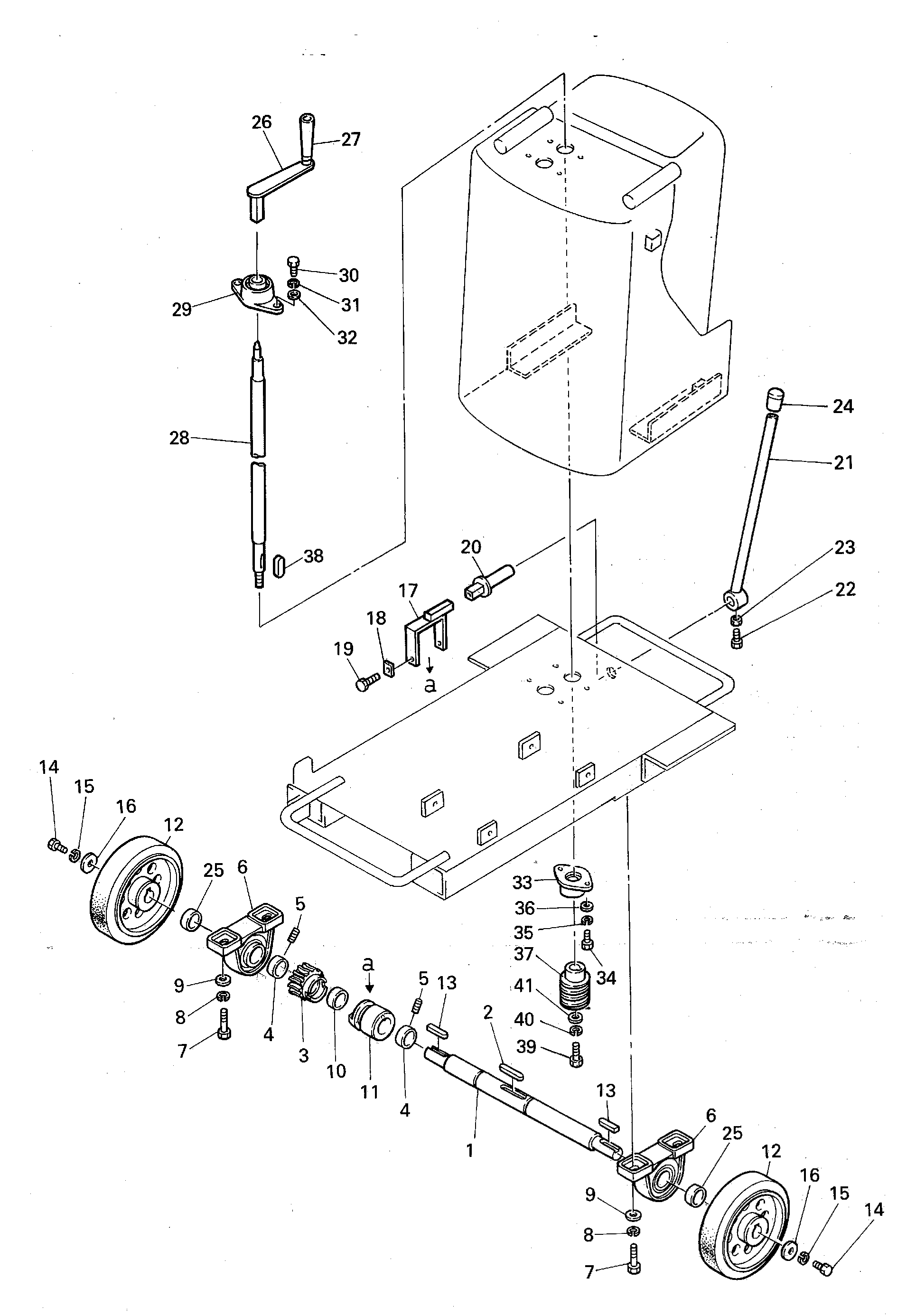

Ход блок — HITACHI TCC14D

Заводская схема «Ход блок» для HITACHI TCC14D. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	DY5232502000	Ход вал	1
2	DY0311207440	Шпонка	1
3	DY5232503001	Ворм колесо	1
4	DY5232504000	Комплект втулка	2
5	DY0177406067	Винт	4
6	DY0557151253	Подшипник блок	2
7	DY0180212354	Болт	4
8	DY0251212001	Пружинная шайба	4
9	DY0256212110	Плоский шайба	4
10	DY5232505000	Проставка	1
11	DY5232506000	Муфта	1
12	DY5232507000	Ларге колесо	2
13	DY0311207350	Шпонка	2
14	DY0180210308	Болт	2
15	DY0251210001	Пружинная шайба	2
16	DY0933110381	Шайба	2
17	DY5232508000	Вилка	1
18	DY5232509000	Крав	2
19	DY5232510000	Крав болт	2
20	DY5232511000	Муфта вал	1
21	DY5232512000	Схифт рычаг	1
22	DY0177408157	Винт	1
23	DY0181208240	Гайка	1
24	DY0922100400	Колпачок	1
25	DY5232513000	Проставка	2
26	DY5601270001	Смещаемый рукоятка	1
27	DY5401751000	Рукоятка	1
28	DY5232515000	Ворм вал	1
29	DY0557291201	Фланец	1
30	DY0180210308	Болт	2
31	DY0251210001	Пружинная шайба	2
32	DY0256210110	Плоский шайба	2
33	DY0557291253	Подшипник блок	1
34	DY0180210358	Болт	2
35	DY0251210001	Пружинная шайба	2
36	DY0933110321	Шайба	2
37	DY5232516001	Ворм	1
38	DY0311205290	Шпонка	1
39	DY0180208258	Болт	1
40	DY0251208001	Пружинная шайба	1
41	DY0933110402	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI TCC14D и серийный номер машины. Это снижает риск заказа детали другого исполнения.
