Рама — HITACHI TB50

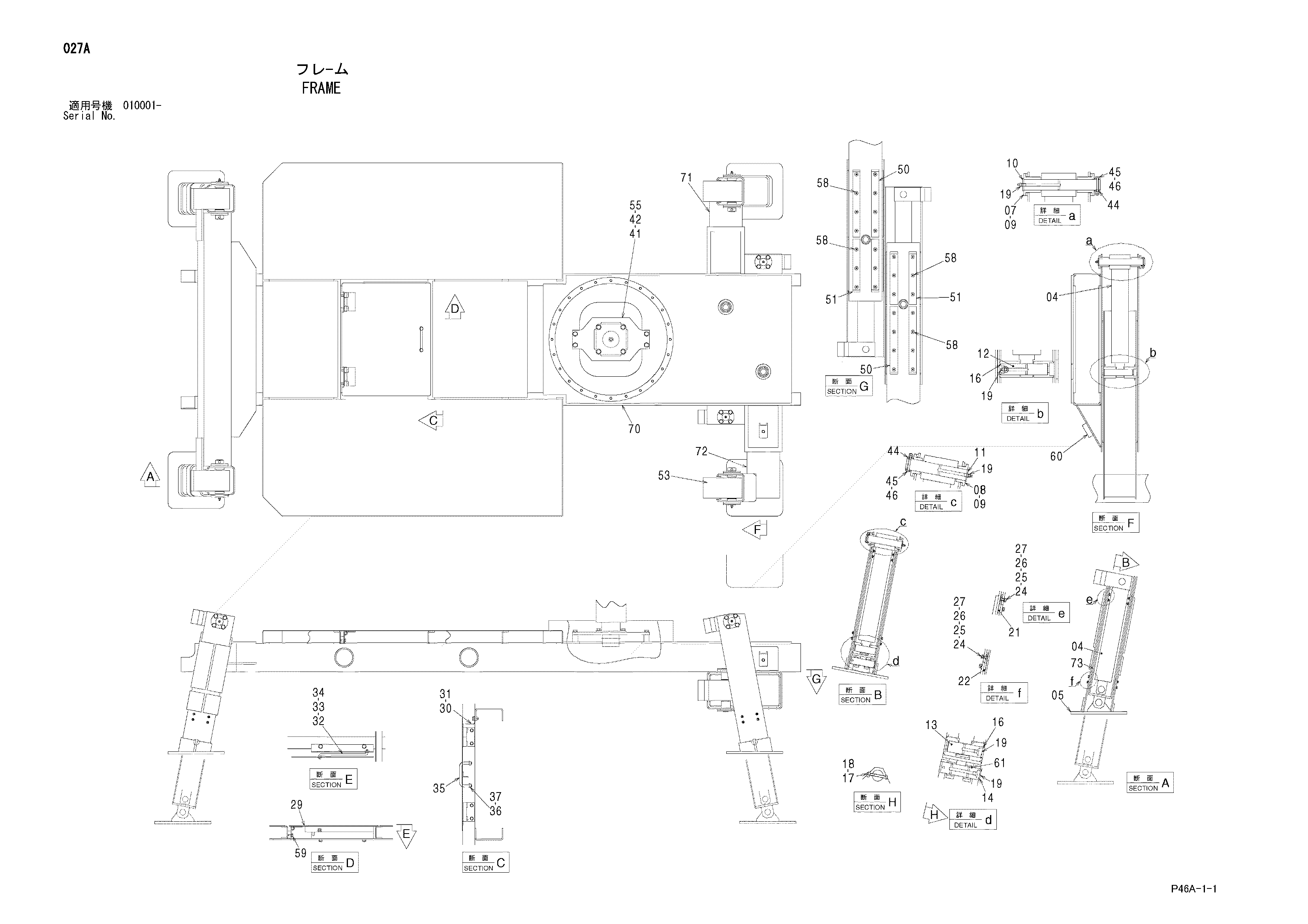

Заводская схема «Рама» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 4661213 | Гидроцилиндр. джакк | 4 |
| 05 | 8101832 | LEG | 4 |
| 07 | 4641555 | Фланец | 4 |
| 08 | 4641554 | Фланец | 8 |
| 09 | J271025 | Болт с шайбой | 48 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4641529 | Палец | 2 |
| 11 | 4641530 | Палец | 4 |
| 12 | 4641531 | Палец | 2 |
| 13 | 4641532 | Палец | 4 |
| 14 | 4641533 | Палец | 4 |
| 16 | 446751 | Стопорное кольцо | 6 |
| 17 | J780660 | Болт с внутренним шестигранником | 4 |
| 18 | M500605 | Гайка | 4 |
| 19 | J75481 | Пресс-маслёнка | 16 |
| 21 | 4641557 | Пластина скольжение | 16 |
| 22 | 4641558 | Пластина скольжение | 16 |
| 24 | J650616 | Винт | 128 |
| 25 | M500605 | Гайка | 128 |
| 26 | A590906 | Пружинная шайба | 128 |
| 27 | A590106 | Плоская шайба | 128 |
| 29 | 7049101 | Крышка | 1 |
| 29A | 4445380 | Петля | 2 |
| 30 | 3106140 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 9764096 | Шток | 1 |
| 33 | A590110 | Плоская шайба | 2 |
| 34 | A763020 | Шплинт | 2 |
| 35 | 4641559 | Стойка | 1 |
| 36 | J950010 | Гайка | 2 |
| 37 | J222010 | Шайба | 2 |
| 41 | 3106350 | Пластина | 1 |
| 42 | J271235 | Болт с шайбой | 4 |
| 42A | J901235 | Болт | 1 |
| 42B | J222012 | Шайба | 1 |
| 44 | 4643544 | Ограничитель | 6 |
| 45 | J900655 | Болт | 6 |
| 46 | M500605 | Гайка | 12 |
| 50 | 4660718 | Пластина скольжение | 16 |
| 51 | 4660709 | Пластина скольжение | 16 |
| 53 | 4661214 | Гидроцилиндр. джакк | 2 |
| 55 | J271225 | Болт с шайбой | 4 |
| 55A | J901225 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
| 58 | J650610 | Винт | 112 |
| 59 | J260820 | Болт с шайбой | 4 |
| 59A | J900820 | Болт | 1 |
| 59B | A590108 | Плоская шайба | 1 |
| 61 | 4662899 | Втулка | 8 |
| 70 | 5010277 | Рама | 1 |
| 71 | 8100097 | Трубка | 1 |
| 72 | 8099731 | Трубка | 1 |
| 73 | 8101833 | Трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
