Рама трубопроводы — HITACHI TB50

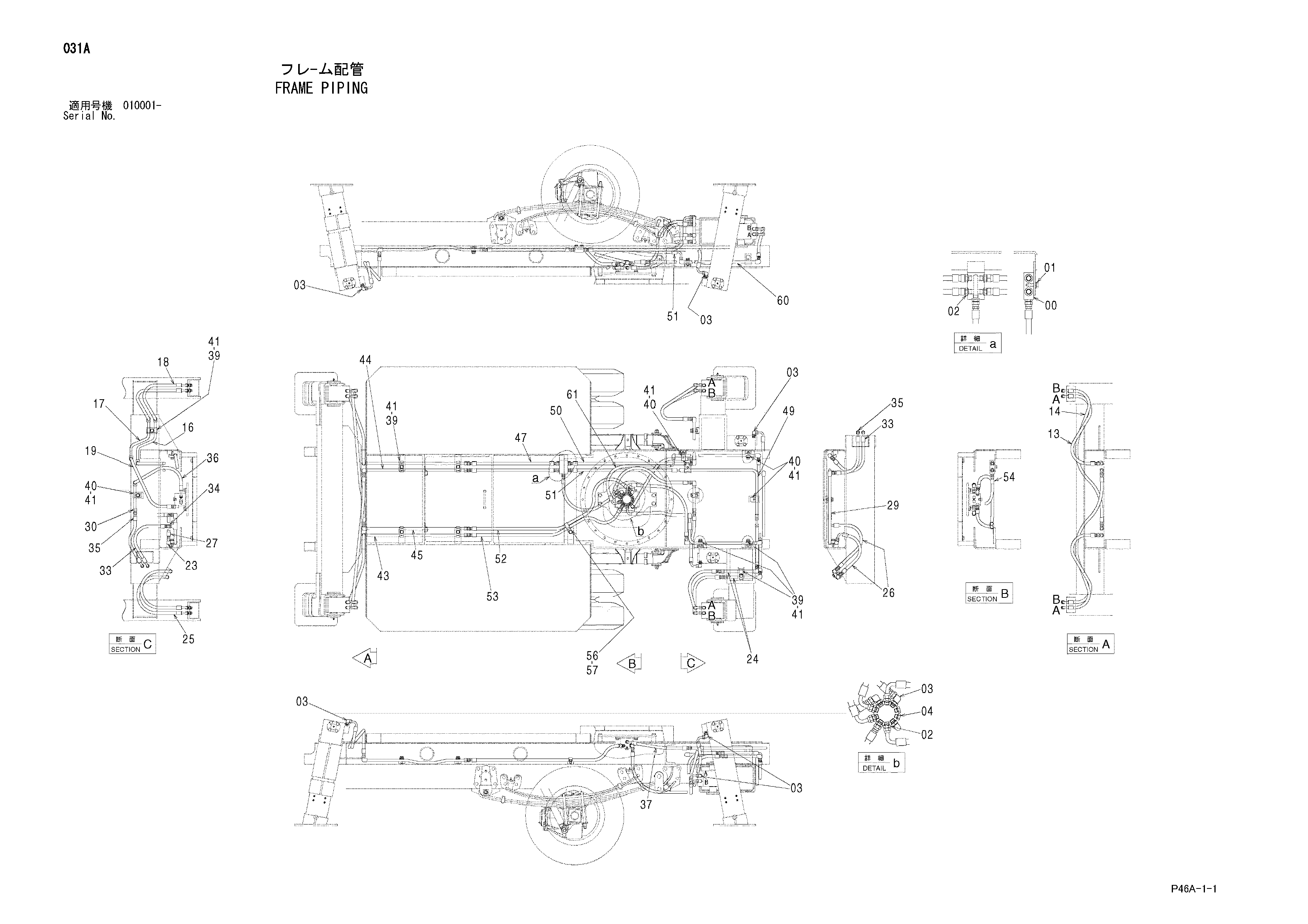

Заводская схема «Рама трубопроводы» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3106951 | Блок | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A852133 | Адаптер | 10 |
| 02A | 4509180 | Уплотнительное кольцо | 1 |
| 03 | A852333 | Угловой штуцер | 15 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A885003 | Пробка | 3 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 13 | 4648055 | Шланг | 2 |
| 14 | 4648056 | Шланг | 2 |
| 16 | 9766897 | Трубка | 1 |
| 17 | 9766898 | Трубка | 1 |
| 18 | 4648057 | Шланг | 2 |
| 19 | 4648054 | Шланг | 1 |
| 23 | 9765588 | Трубка | 1 |
| 24 | 9765593 | Трубка | 2 |
| 25 | 4648058 | Шланг | 2 |
| 26 | 4648062 | Шланг | 2 |
| 27 | 4648066 | Шланг | 1 |
| 29 | 8103529 | Трубка | 1 |
| 30 | 9765590 | Трубка | 1 |
| 33 | 4648063 | Шланг | 2 |
| 34 | 4154652 | Адаптер | 1 |
| 35 | 4648062 | Шланг | 2 |
| 36 | 4648064 | Шланг | 1 |
| 37 | 4648065 | Шланг | 1 |
| 39 | 4189858 | Хомут трубки | 8 |
| 40 | 4190124 | Хомут трубки | 5 |
| 41 | J271245 | Болт с шайбой | 13 |
| 41A | J901245 | Болт | 1 |
| 41B | J222012 | Шайба | 1 |
| 43 | 9766900 | Трубка | 2 |
| 44 | 9766901 | Трубка | 1 |
| 45 | 9766902 | Трубка | 1 |
| 47 | 4631389 | Шланг | 2 |
| 49 | 9766896 | Трубка | 1 |
| 50 | 4661426 | Шланг | 1 |
| 51 | 4661424 | Шланг | 1 |
| 52 | 4661423 | Шланг | 1 |
| 53 | 4661422 | Шланг | 1 |
| 54 | 4661421 | Шланг | 1 |
| 56 | 4000866 | Зажим трубка | 1 |
| 57 | J260620 | Болт с шайбой | 1 |
| 57A | J900620 | Болт | 1 |
| 57B | A590106 | Плоская шайба | 1 |
| 58 | 4055312 | Ленточный зажим | 10 |
| 60 | 9767701 | Трубка | 1 |
| 61 | 4675485 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
