Стрела трубопроводы — HITACHI TB50

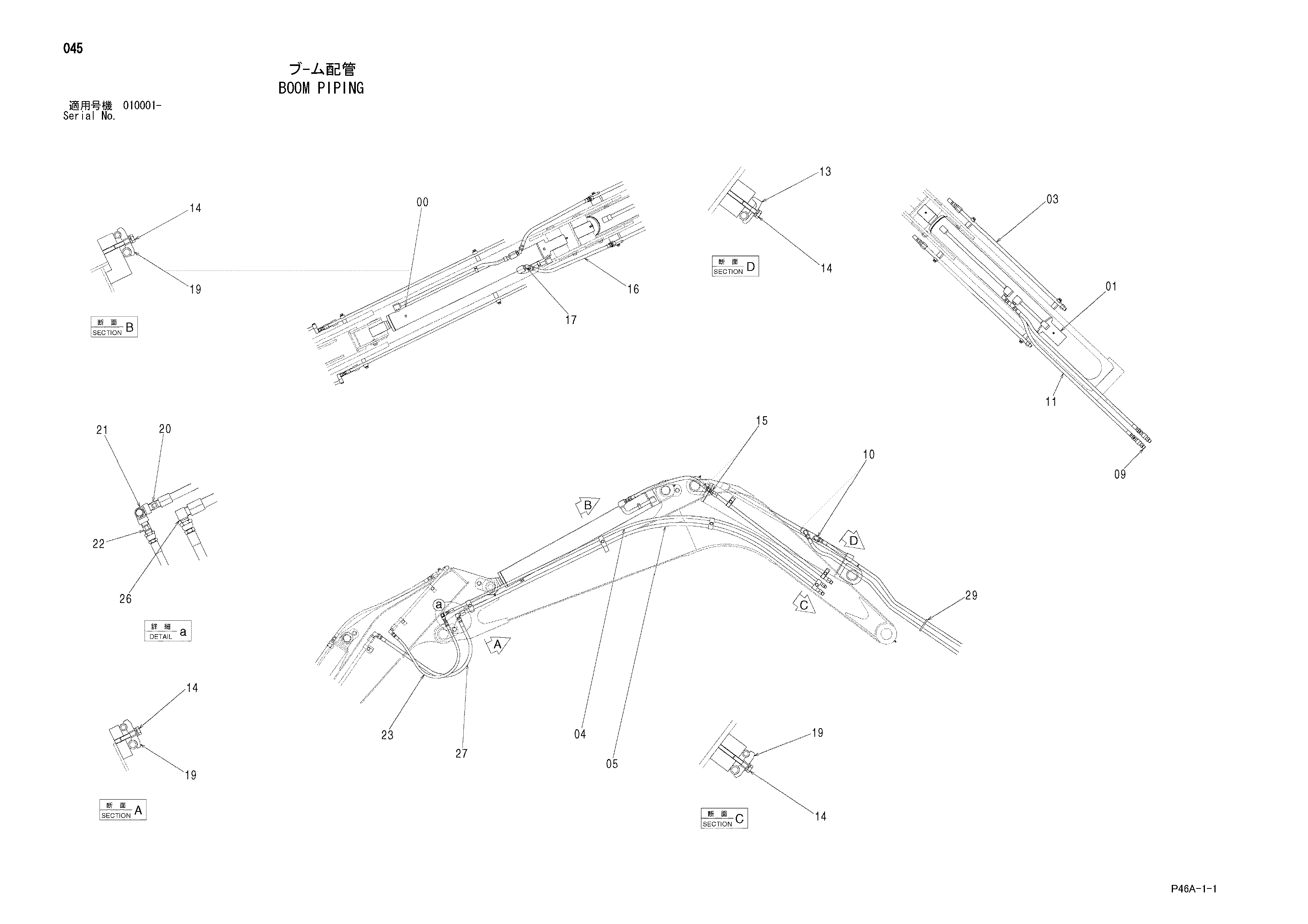

Заводская схема «Стрела трубопроводы» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4662024 | Гидроцилиндр рукояти | 1 |
| 01 | 4662023 | Гидроцилиндр стрелы | 1 |
| 03 | 8106748 | Трубка | 2 |
| 04 | 8106749 | Трубка | 2 |
| 05 | 8106750 | Трубка | 2 |
| 09 | 94-1303 | Адаптер | 2 |
| 10 | 4037760 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4660482 | Шланг | 2 |
| 13 | 4053594 | Хомут трубки | 4 |
| 14 | J271045 | Болт с шайбой | 12 |
| 14A | J901045 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4042032 | Адаптер | 2 |
| 15A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4660484 | Шланг | 2 |
| 17 | 4081336 | Угловой штуцер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4202559 | Хомут трубки | 8 |
| 20 | 94-1702 | Адаптер | 2 |
| 21 | 4661049 | Соединение свивел | 2 |
| 22 | 94-1302 | Адаптер | 2 |
| 23 | 4660485 | Шланг | 2 |
| 26 | 94-1403 | Угловой штуцер | 2 |
| 27 | 4660486 | Шланг | 2 |
| 29 | 4055312 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
