Упвард глушитель — HITACHI TB50

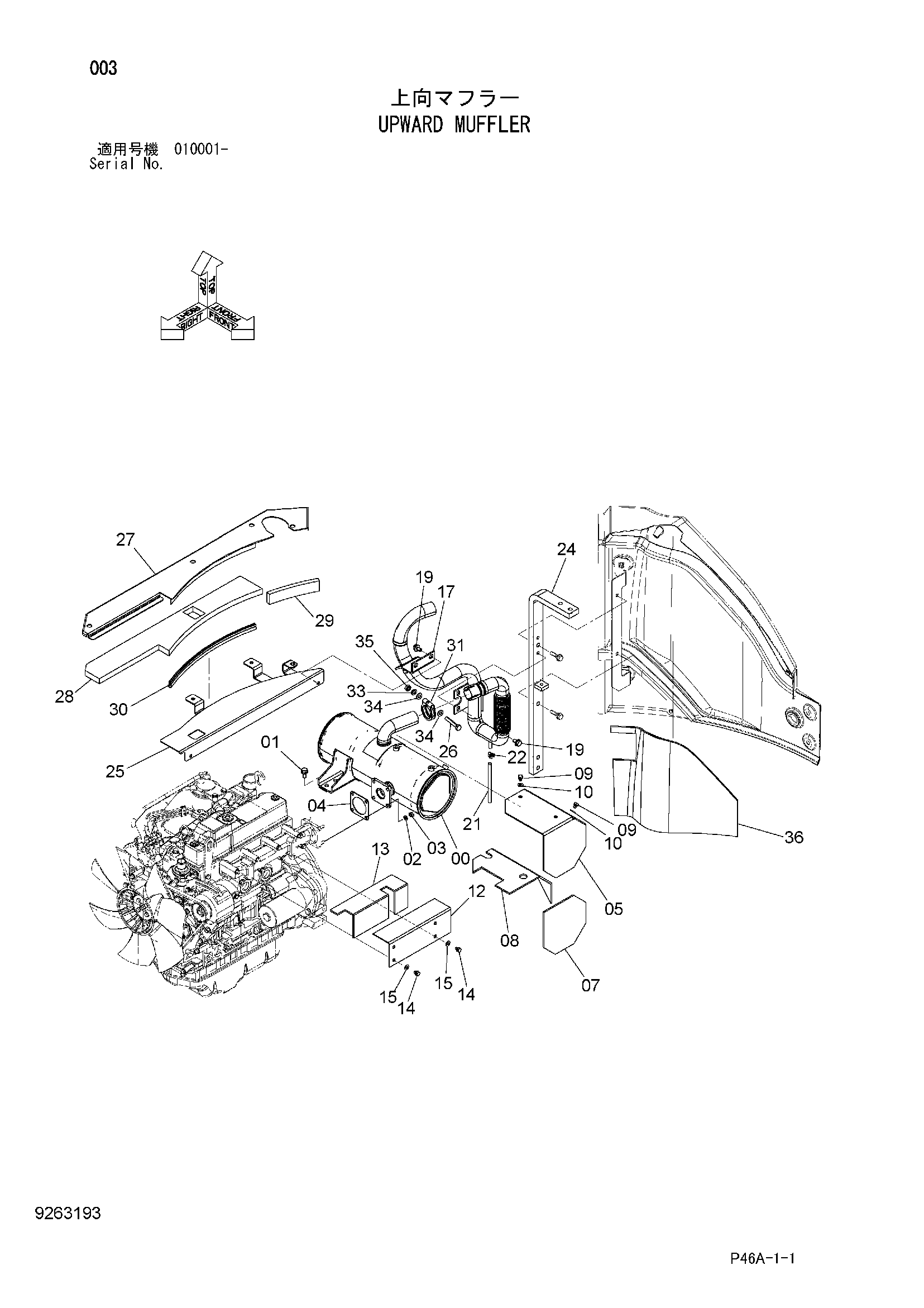

Заводская схема «Упвард глушитель» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653069 | Глушитель | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | A590908 | Пружинная шайба | 4 |
| 03 | M500807 | Гайка | 4 |
| 04 | 4630342 | Прокладка | 1 |
| 05 | 3108011 | Крышка | 1 |
| 07 | 4629911 | Стекловата | 1 |
| 08 | 4645374 | Стекловата | 1 |
| 09 | 4642424 | Болт с шайбой | 3 |
| 10 | A590108 | Плоская шайба | 3 |
| 12 | 8098887 | Крышка | 1 |
| 13 | 4629913 | Стекловата | 1 |
| 14 | 4642424 | Болт с шайбой | 4 |
| 15 | A590108 | Плоская шайба | 4 |
| 17 | 6024577 | Трубка | 1 |
| 19 | J271020 | Болт с шайбой | 4 |
| 19A | J901020 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 21 | 4643261 | Трубка | 1 |
| 22 | 4396451 | Хомут шланга | 1 |
| 24 | 8104738 | Кронштейн | 1 |
| 25 | 8104744 | Кронштейн | 1 |
| 26 | J901065 | Болт | 1 |
| 27 | 8104746 | Крышка | 1 |
| 28 | 4653056 | Резиновая прокладка | 1 |
| 29 | 4644054 | Резиновое уплотнение | 1 |
| 30 | 4653057 | Резиновое уплотнение | 1 |
| 31 | 4620561 | Хомут | 1 |
| 33 | A590910 | Пружинная шайба | 1 |
| 34 | A590110 | Плоская шайба | 2 |
| 35 | J950010 | Гайка | 1 |
| 36 | 4665516 | Стекловата | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
