Поворотная колонна — HITACHI TB50

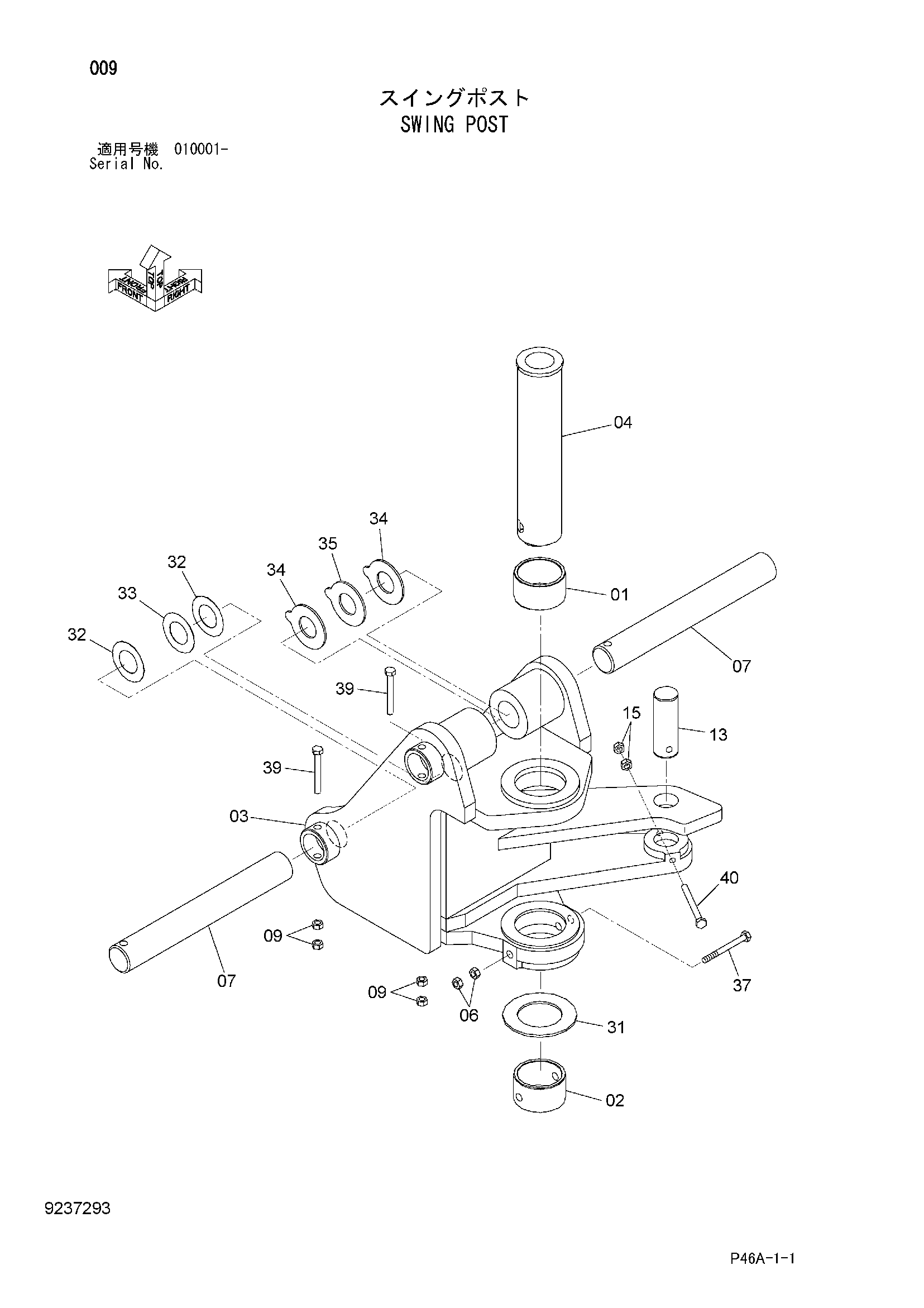

Заводская схема «Поворотная колонна» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4617094 | Втулка | 1 |
| 02 | 4617095 | Втулка | 1 |
| 03 | 6024126 | Свингпост | 1 |
| 04 | 4617092 | Палец | 1 |
| 06 | J950016 | Гайка | 2 |
| 07 | 4643712 | Палец | 2 |
| 09 | J950014 | Гайка | 4 |
| 13 | 4617080 | Палец | 1 |
| 15 | J950012 | Гайка | 2 |
| 31 | 4349880 | Упорная пластина | 1 |
| 32 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 33 | 4355659 | Регулировочная шайба 0.8mm | 1 |
| 34 | 4374422 | Упорная пластина 1mm | 2 |
| 35 | 4374423 | Упорная пластина 2mm | 2 |
| 37 | J901618 | Болт | 1 |
| 39 | J901402 | Болт | 2 |
| 40 | J901206 | Болт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
