Кабина (2) — HITACHI TB50

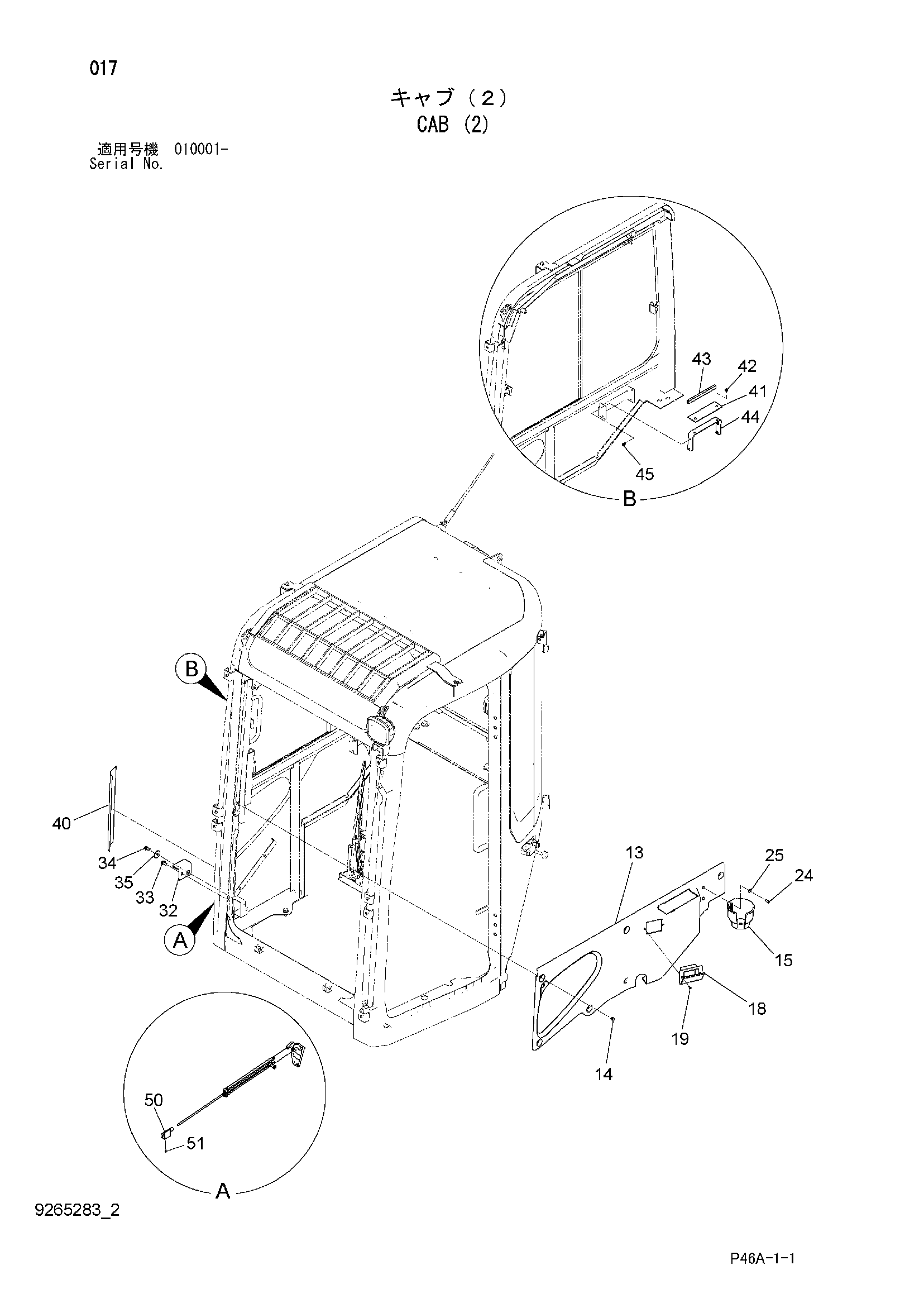

Заводская схема «Кабина (2)» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4627370 | Крышка | 1 |
| 14 | J680612 | Винт с шайбой | 6 |
| 15 | 4626962 | Держатель | 1 |
| 18 | 4627502 | Асхтрай | 1 |
| 19 | M470416 | Винт | 2 |
| 24 | J780616 | Болт с внутренним шестигранником | 2 |
| 25 | J222006 | Шайба | 2 |
| 32 | 4633959 | Кронштейн | 1 |
| 33 | J260820 | Болт с шайбой | 1 |
| 33A | J900820 | Болт | 1 |
| 33B | A590108 | Плоская шайба | 1 |
| 34 | J900820 | Болт | 1 |
| 35 | 4308365 | Плоская шайба | 1 |
| 40 | 4632343 | Сиденье | 1 |
| 41 | 4640844 | Пластина | 1 |
| 42 | J680612 | Винт с шайбой | 2 |
| 43 | 4640845 | Резиновая прокладка | 1 |
| 44 | 8101711 | Кронштейн | 1 |
| 45 | J680512 | Винт с шайбой | 4 |
| 50 | 9765030 | Кронштейн | 1 |
| 51 | J260610 | Болт с шайбой | 1 |
| 51A | J900610 | Болт | 1 |
| 51B | A590106 | Плоская шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
