Рукоять 1.83m — HITACHI TB50

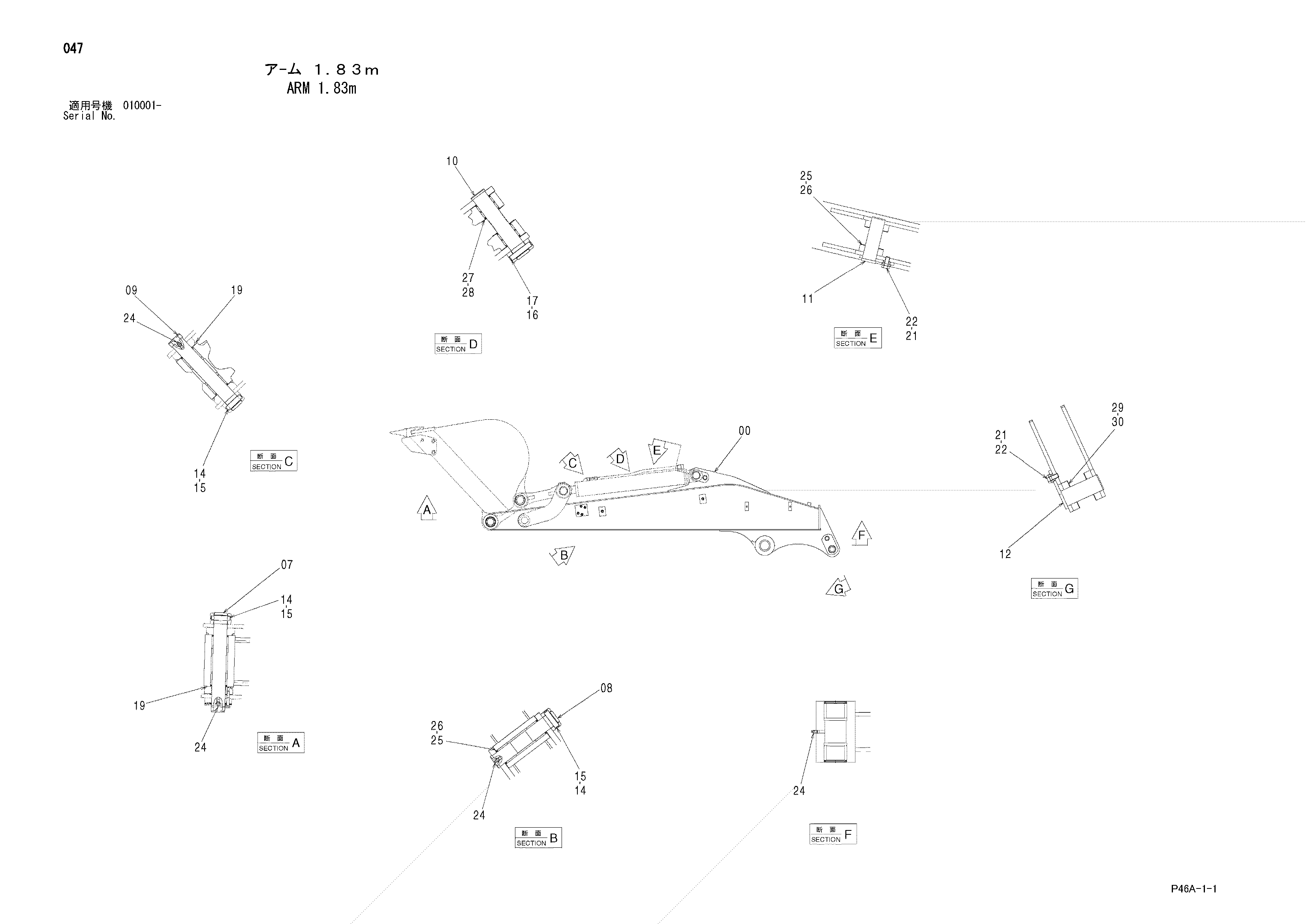

Заводская схема «Рукоять 1.83m» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8104736 | Рукоять | 1 |
| 07 | 4324080 | Палец | 1 |
| 08 | 4325035 | Палец | 1 |
| 09 | 4324081 | Палец | 1 |
| 10 | 4325037 | Палец | 1 |
| 11 | 9750559 | Палец | 1 |
| 12 | 9751612 | Палец | 1 |
| 14 | 4141001 | Палец | 3 |
| 15 | 4141000 | Кольцо | 3 |
| 16 | 4065689 | Палец | 1 |
| 17 | 4065688 | Кольцо | 1 |
| 19 | 4291436 | Уплотнительное кольцо | 4 |
| 21 | 4339355 | Втулка | 2 |
| 22 | J921430 | Болт | 2 |
| 24 | J75481 | Пресс-маслёнка | 4 |
| 25 | 4377897 | Регулировочная шайба 0.5mm | 4 |
| 26 | 4377898 | Регулировочная шайба 0.8mm | 4 |
| 27 | 4355653 | Регулировочная шайба 0.5mm | 2 |
| 28 | 4355659 | Регулировочная шайба 0.8mm | 2 |
| 29 | 4353674 | Регулировочная шайба 0.5mm | 2 |
| 30 | 4404579 | Регулировочная шайба 0.8mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
