Фуннел — HITACHI TB50

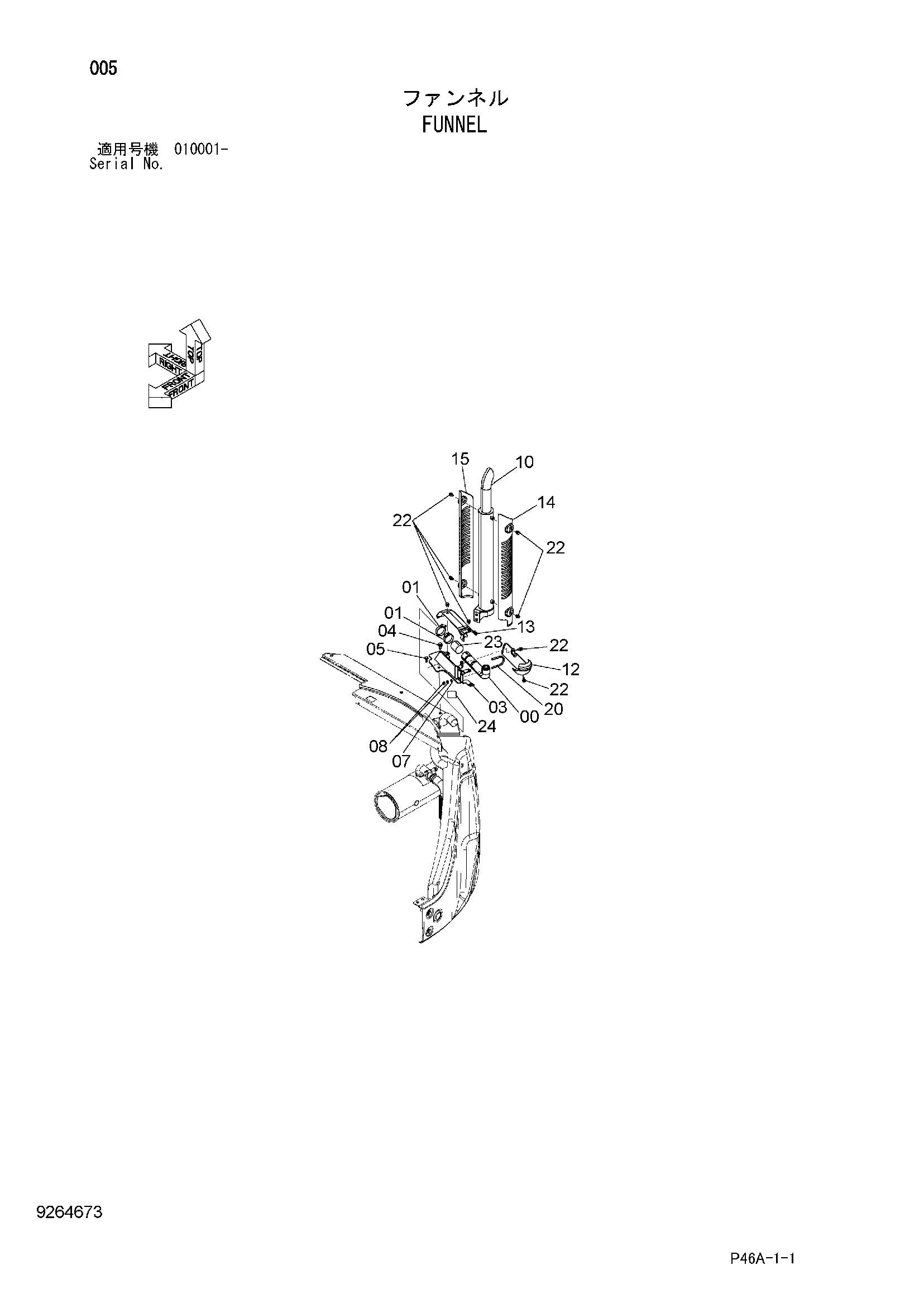

Заводская схема «Фуннел» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9766217 | Трубка | 1 |
| 01 | 4011675 | Хомут шланга | 2 |
| 03 | 7049463 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 1 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J260825 | Болт с шайбой | 1 |
| 05A | J900825 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | J222008 | Шайба | 2 |
| 08 | M500807 | Гайка | 4 |
| 10 | 7050891 | Трубка | 1 |
| 12 | 7050331 | Крышка | 1 |
| 13 | 2053277 | Крышка | 1 |
| 14 | 2053217 | Крышка | 1 |
| 15 | 2053274 | Крышка | 1 |
| 20 | 4279326 | U-образный болт | 1 |
| 22 | 4625749 | Болт с шайбой | 8 |
| 23 | 4658330 | Лента | 1 |
| 24 | 4638289 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
