Стрела 3m — HITACHI TB50

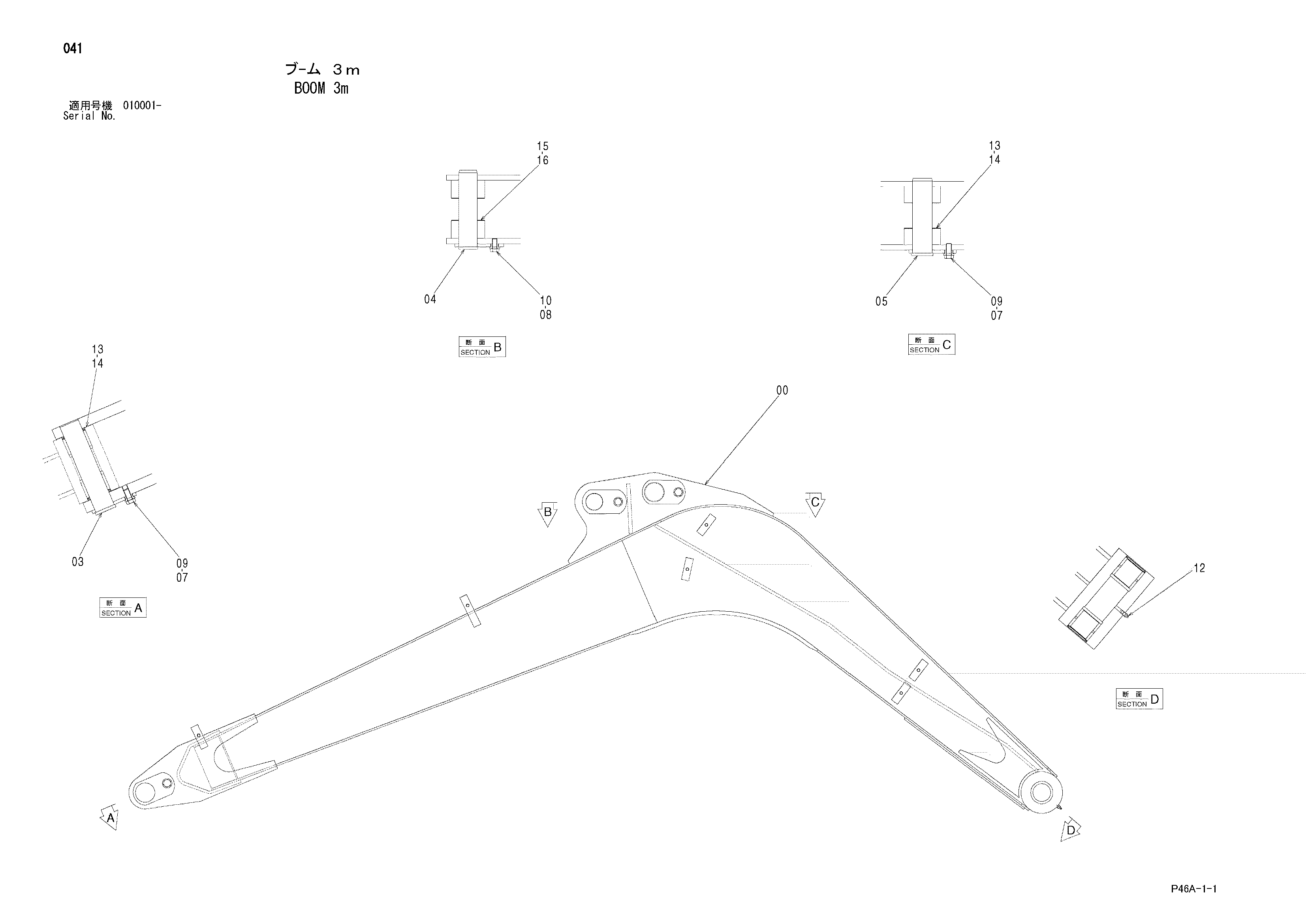

Заводская схема «Стрела 3m» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8106744 | Стрела | 1 |
| 03 | 9750557 | Палец | 1 |
| 04 | 9745155 | Палец | 1 |
| 05 | 9753050 | Палец | 1 |
| 07 | 4349716 | Втулка | 2 |
| 08 | 4339355 | Втулка | 1 |
| 09 | J901635 | Болт | 2 |
| 10 | J901430 | Болт | 1 |
| 12 | J75481 | Пресс-маслёнка | 1 |
| 13 | 4365639 | Регулировочная шайба 0.5mm | 4 |
| 14 | 4404577 | Регулировочная шайба 0.8mm | 4 |
| 15 | 4353674 | Регулировочная шайба 0.5mm | 2 |
| 16 | 4404579 | Регулировочная шайба 0.8mm | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
