Рукоять трубопроводы — HITACHI TB50

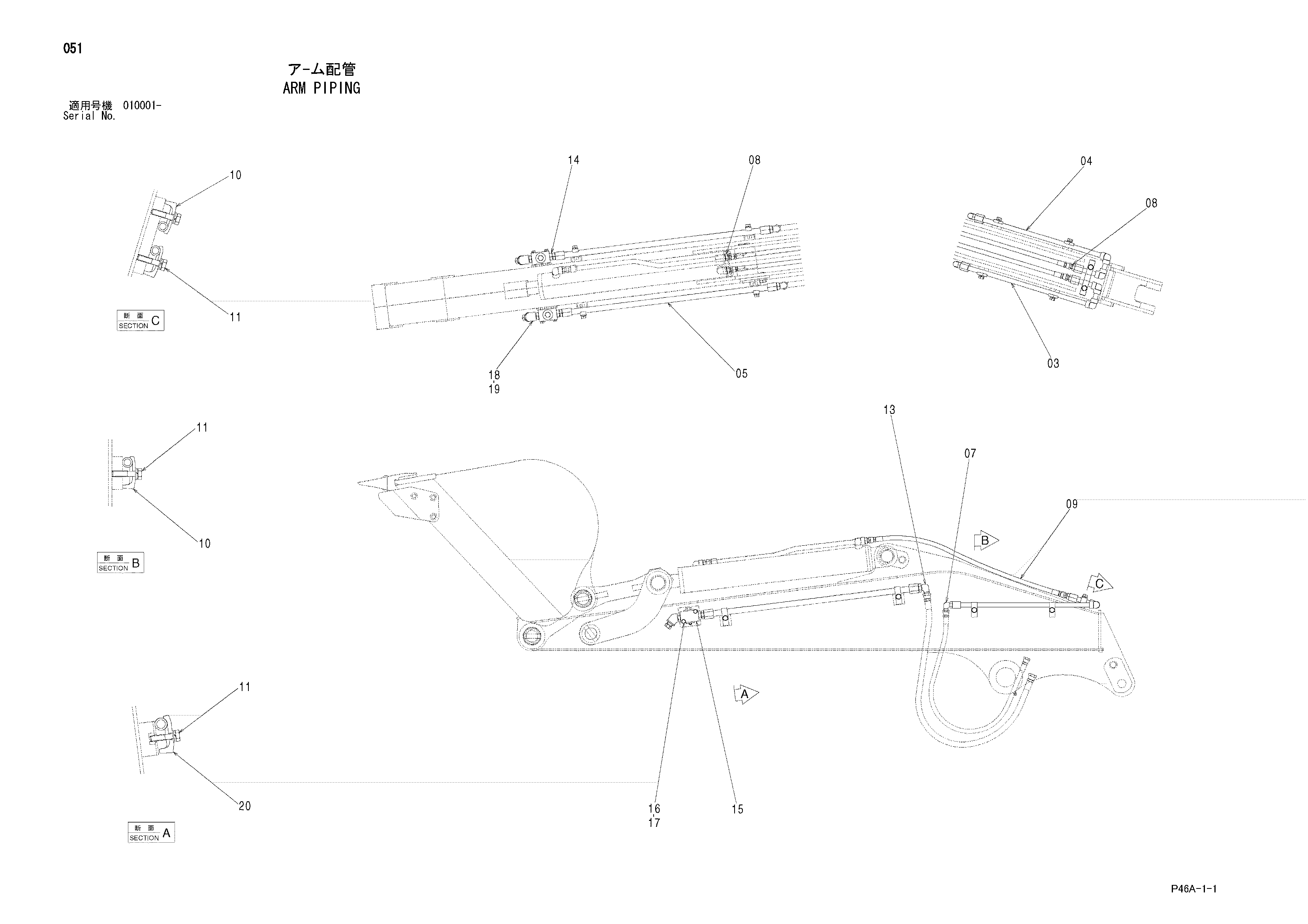

Заводская схема «Рукоять трубопроводы» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 8106764 | Трубка | 1 |
| 04 | 8106765 | Трубка | 1 |
| 05 | 8106766 | Трубка | 2 |
| 07 | 4037761 | Угловой штуцер | 2 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4042031 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4660500 | Шланг | 2 |
| 10 | 4138227 | Хомут трубки | 6 |
| 11 | J271045 | Болт с шайбой | 10 |
| 11A | J901045 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 13 | 4037760 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4276850 | Адаптер | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 2 |
| 15 | 4287721 | Запорный клапан | 2 |
| 16 | J900860 | Болт | 4 |
| 17 | A590908 | Пружинная шайба | 4 |
| 18 | 4293263 | Угловой штуцер | 2 |
| 18A | 4506418 | Уплотнительное кольцо | 1 |
| 19 | 4294858 | Пробка | 2 |
| 20 | 4053594 | Хомут трубки | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
