Кабина (4) — HITACHI TB50

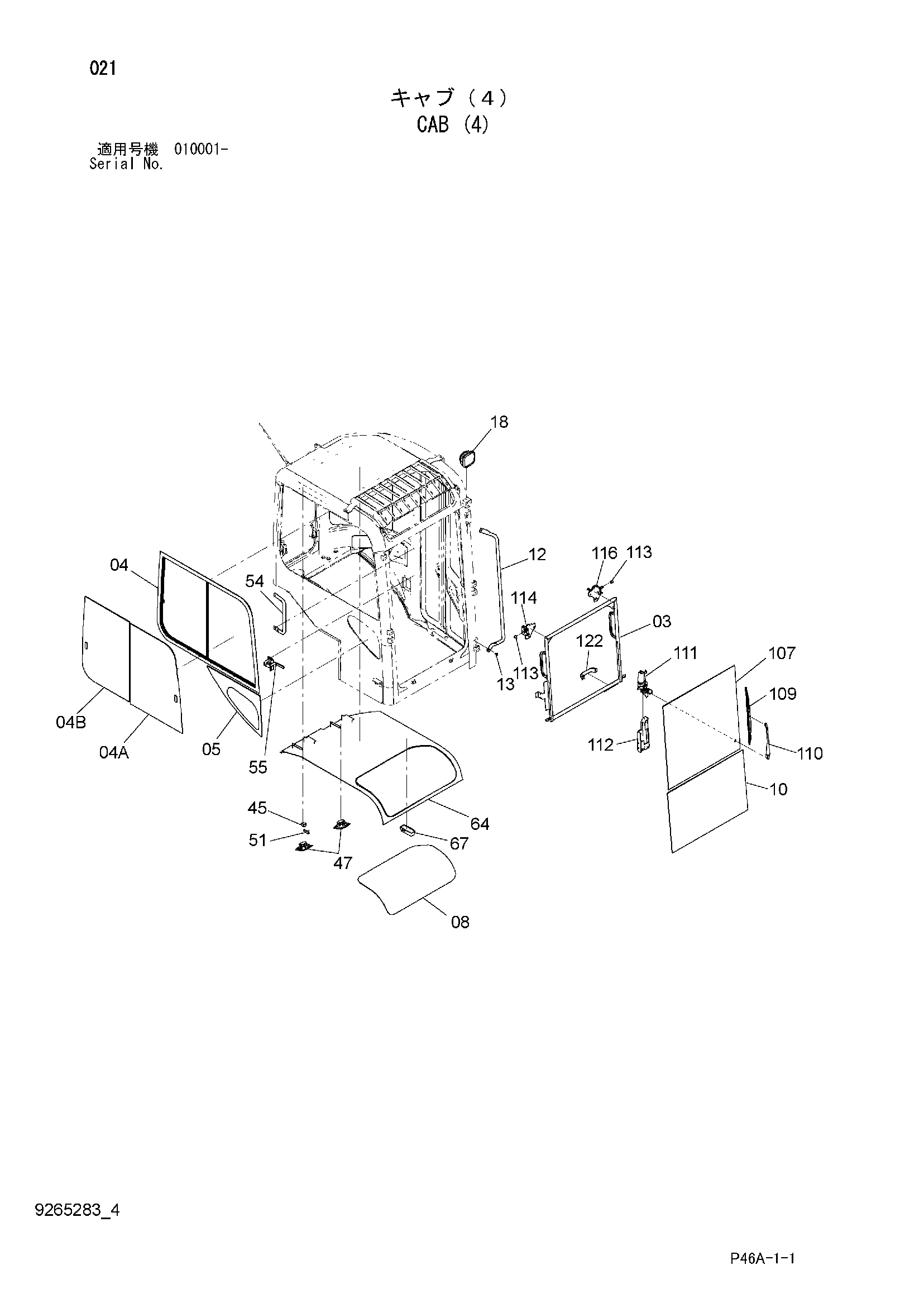

Заводская схема «Кабина (4)» для HITACHI TB50. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4642268 | Сасх в сборе | 1 |
| 04 | 4642269 | Рамка окна | 1 |
| 04A | 4635159 | Стекло | 1 |
| 04B | 4635160 | Стекло | 1 |
| 05 | 4635158 | Стекло | 1 |
| 08 | 4635794 | Крышка | 1 |
| 10 | 4635167 | Стекло | 1 |
| 12 | 4642272 | Рукоятка | 1 |
| 13 | 4424764 | Болт | 2 |
| 18 | 4642274 | Фара | 1 |
| 45 | 4642286 | Ограничитель | 2 |
| 47 | 4407334 | Динамик | 2 |
| 51 | 4642288 | Ответная планка | 2 |
| 54 | 4642299 | Рукоятка | 1 |
| 55 | 4642300 | Рычаг | 1 |
| 64 | 4631021 | Крышка | 1 |
| 67 | 4642311 | Плафон кабины | 1 |
| 107 | 4635166 | Стекло | 1 |
| 109 | 4642344 | Отвал | 1 |
| 110 | 4642345 | Рукоять | 1 |
| 111 | 4642346 | Гидромотор | 1 |
| 112 | 4642347 | Крышка | 1 |
| 113 | 4204558 | Ролик | 4 |
| 114 | 4634587 | Левый кронштейн | 1 |
| 116 | 4485857 | Правый кронштейн | 1 |
| 122 | 4348027 | Рукоятка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI TB50 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
