Электрическая система — HITACHI SS200AT

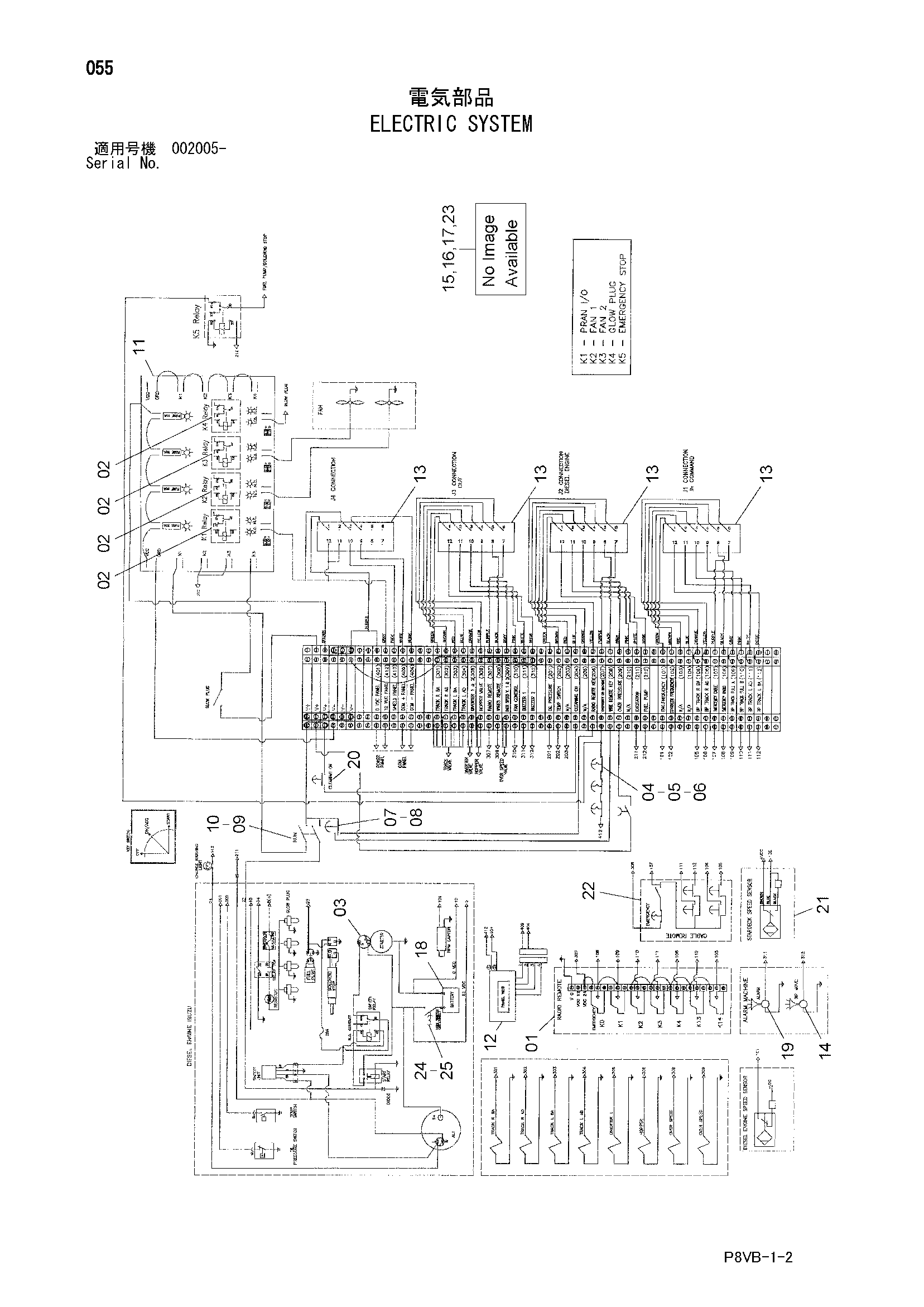

Заводская схема «Электрическая система» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN200232 | Ремоте-контрол | 1 |
| 02 | ERN24504998 | Реле | 4 |
| 03 | ERN200455 | Реле стартер | 1 |
| 04 | ERN120046 | Короб | 2 |
| 05 | ERN120047 | Буттон | 2 |
| 06 | ERN204546 | Контактор | 2 |
| 07 | ERN204919 | Выключатель шпонка | 1 |
| 08 | ERN204643 | Контактор | 2 |
| 09 | ERN204641 | Шпонка двигатель | 1 |
| 10 | ERN204404 | Контактор | 2 |
| 11 | ERN205336 | Блок реле | 1 |
| 12 | ERN205334 | Дисплай | 1 |
| 13 | ERN205335 | Блок управление | 1 |
| 14 | ERN24504628 | Звуковой сигнал | 1 |
| 15 | ERN24501744 | Диод | 1 |
| 16 | ERN24504785 | Короб управление | 1 |
| 17 | ERN24504786 | Короб пластина | 1 |
| 18 | ERN203459 | Короб аккумулятор | 2 |
| 19 | ERN204969 | Звуковой сигнал | 1 |
| 20 | ERN203704 | Выключатель | 1 |
| 21 | ERN24504658 | Датчик | 1 |
| 22 | ERN204723 | Выключатель подвесной | 1 |
| 23 | ERN202421 | Контактор | 1 |
| 24 | ERN204718 | Выключатель аккумулятор | 1 |
| 25 | ERN205341 | Выключатель блокировка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
