Гидравлический узел в сборе (3) — HITACHI SS200AT

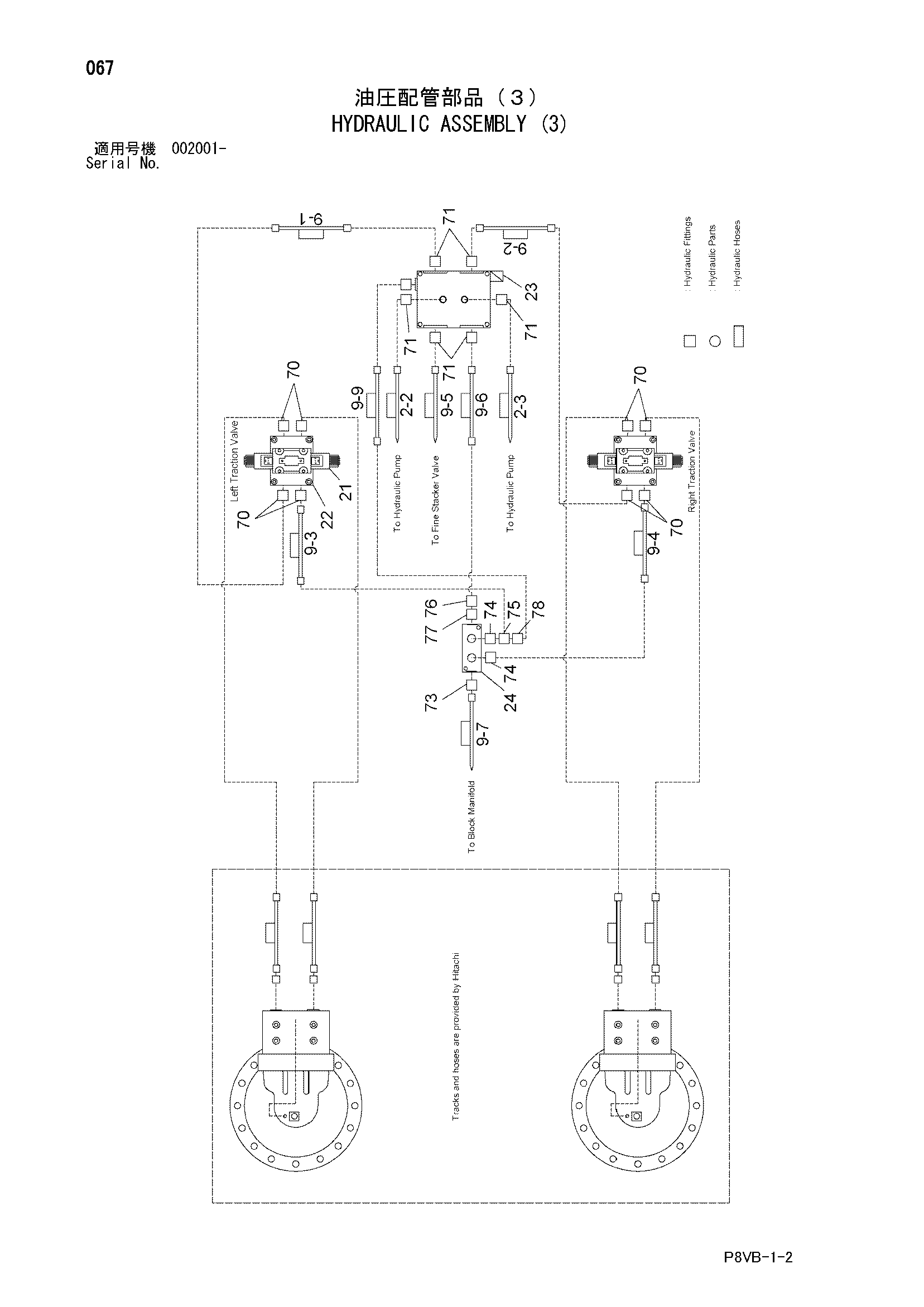

Заводская схема «Гидравлический узел в сборе (3)» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | ERN123697 | Клапан селектор | 2 |
| 22 | ERN204495 | Пластина уплотнение | 2 |
| 23 | ERN204496 | Клапан селектор | 1 |
| 23 | ERN123696 | Клапан селектор | 1 |
| 24 | ERN24204707 | Блок коллектор | 1 |
| 70 | ERN24204730 | Адаптер | 8 |
| 71 | ERN24204830 | Адаптер | 6 |
| 72 | ERN24204856 | Угловой штуцер | 1 |
| 73 | ERN24200146 | Адаптер | 1 |
| 74 | ERN24200021 | Адаптер | 2 |
| 75 | ERN24204839 | Тройник | 1 |
| 76 | ERN24206346 | Угловой штуцер | 1 |
| 77 | ERN205366 | Адаптер | 1 |
| 78 | ERN146133 | Адаптер | 1 |
| 2-2 | ERN144448 | Шланг | 1 |
| 2-3 | ERN144449 | Шланг | 1 |
| 9-1 | ERN144471 | Шланг | 1 |
| 9-2 | ERN144472 | Шланг | 1 |
| 9-3 | ERN144473 | Шланг | 1 |
| 9-4 | ERN144474 | Шланг | 1 |
| 9-5 | ERN144475 | Шланг | 1 |
| 9-6 | ERN144476 | Шланг | 1 |
| 9-7 | ERN144442 | Шланг | 1 |
| 9-9 | ERN144456 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
