Старбед — HITACHI SS200AT

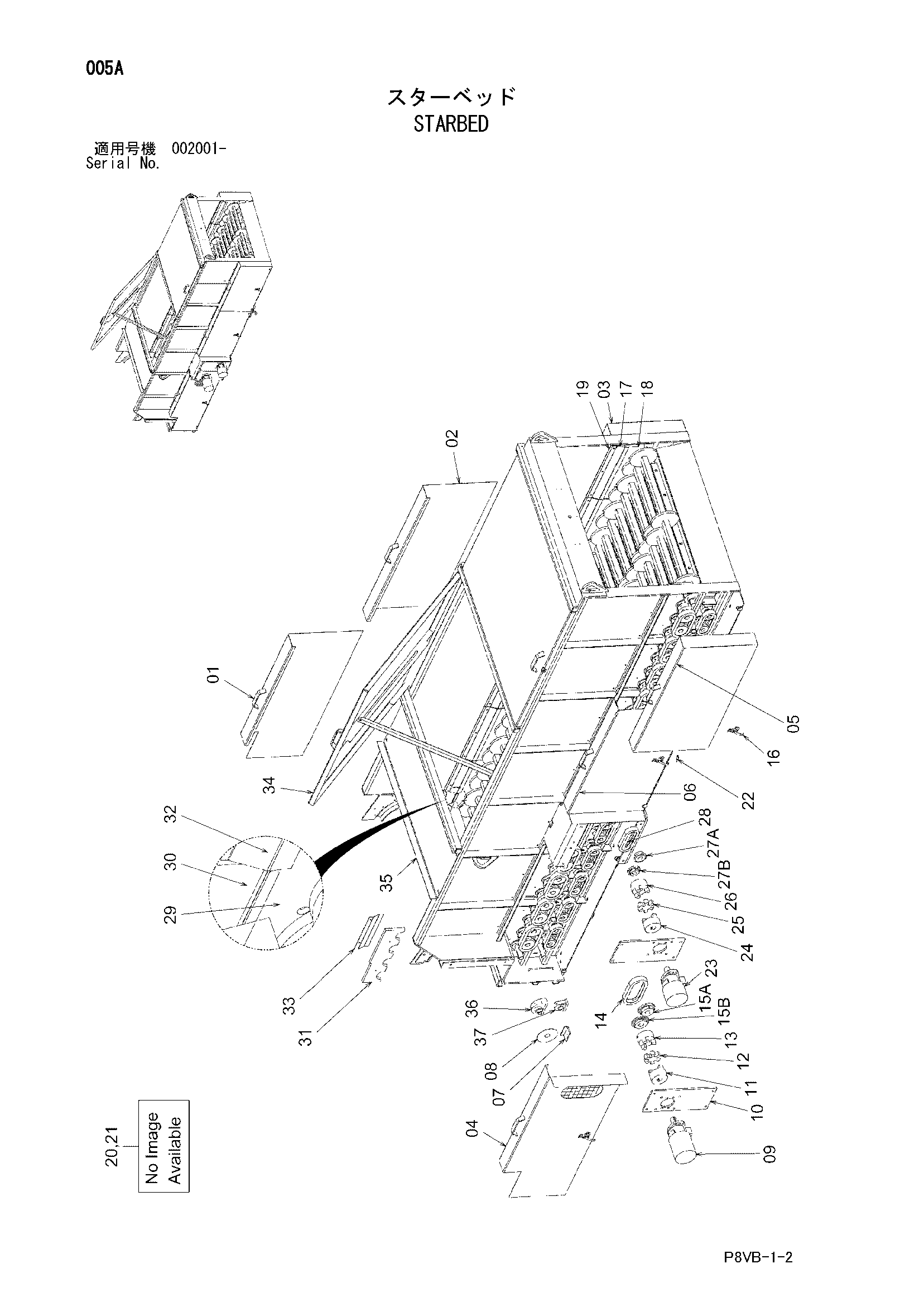

Заводская схема «Старбед» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	ERN203785	Крышка	1
02	ERN203786	Крышка	1
03	ERN203787	Крышка	1
04	ERN203788	Крышка	1
05	ERN203789	Крышка	1
06	ERN203790	Крышка	1
07	ERN203791	Кронштейн	1
08	ERN24105786	Звёздочка	1
08	ERN203769	Звёздочка	1
09	ERN204517	Гидромотор	1
09	ERN125263	Гидромотор	1
10	ERN203792	Пластина	2
11	ERN24106998	Муфта JAW	1
12	ERN24107000	Муфта резиновый	1
13	ERN24106999	Муфта JAW	1
14	ERN203030	Цепь	27
15A	ERN24106995	Звёздочка	53
15B	ERN24106907	Звёздочка	1
16	ERN200066	Замок	6
17	ERN24100370	Пластина	12
17	ERN144922	Пластина	12
18	ERN12000219	Пластина	12
19	ERN24100368	Пластина	12
19	ERN144923	Пластина	12
20	ERN24106609	Болт	128
20	ERN24104324	Болт	128
21	ERN24101225	Стопорная шайба	128
21	ERN24107758	Стопорная шайба	128
22	ERN201026	Ответная планка	6
23	ERN204514	Гидромотор	1
24	ERN24106998	Муфта JAW	1
25	ERN24107000	Муфта резиновый	1
26	ERN203596	Муфта JAW	1
27A	ERN203793	Звёздочка	51
27A	ERN149189	Звёздочка	51
27B	ERN203794	Звёздочка	1
27B	ERN149189	Звёздочка	1
28	ERN203795	Цепь	27
28	ERN203030	Цепь	27
29	ERN203947	Пластина	1
30	ERN203946	Пластина	2
31	ERN203948	Пластина	1
32	ERN203949	Пластина	1
33	ERN203950	Пластина	1
34	ERN204681	Крышка	2
35	ERN204680	Крышка	1
36	ERN24107090	Подшипник. блок	56
37	ERN121116	Подшипник. блок	54

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
