Гидравлический узел в сборе (1) — HITACHI SS200AT

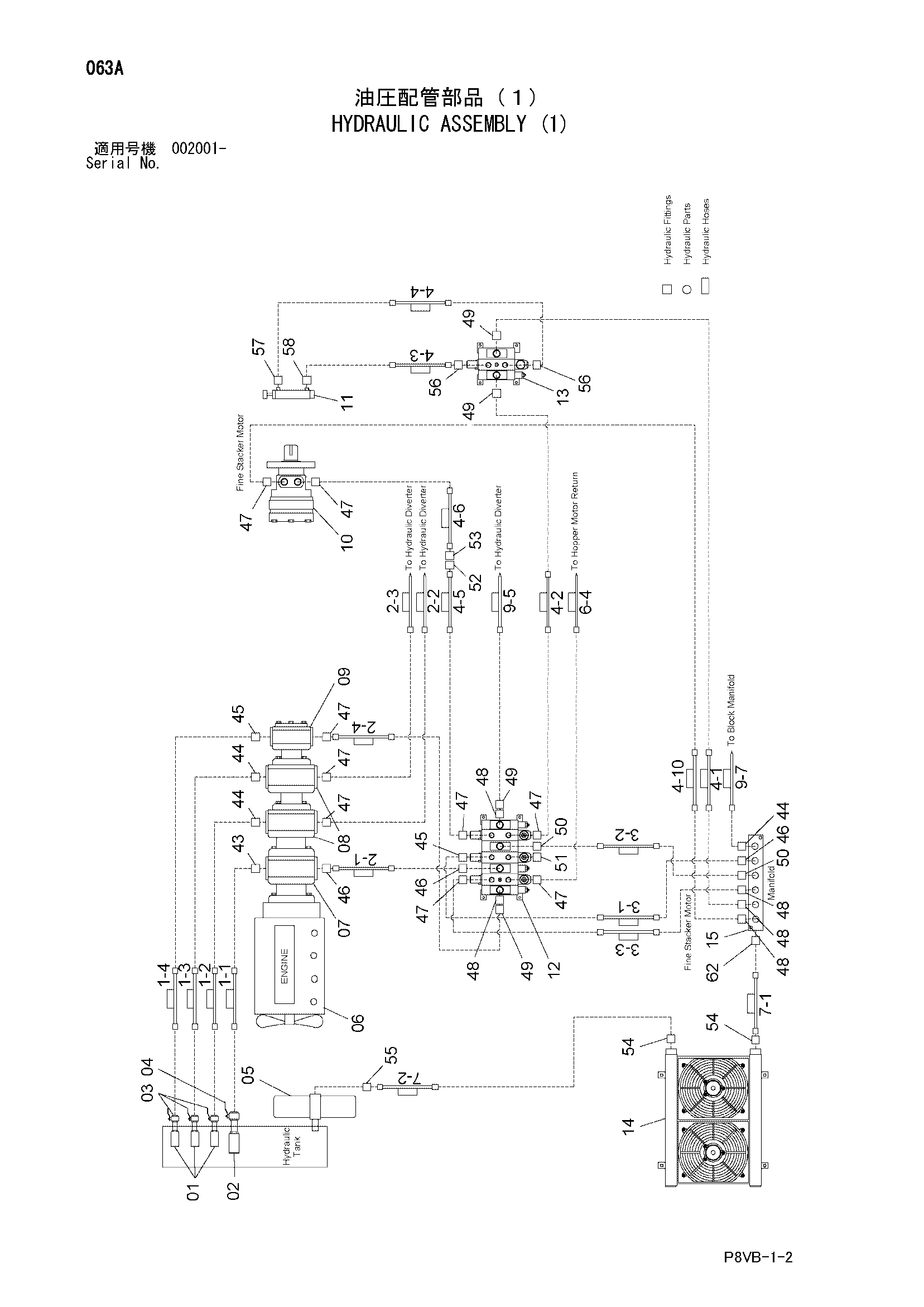

Заводская схема «Гидравлический узел в сборе (1)» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN24205203 | Фильтр SUC. | 3 |
| 02 | ERN201190 | Фильтр SUC. | 1 |
| 03 | ERN24200488 | Шаровой клапан | 3 |
| 04 | ERN201182 | Шаровой клапан | 1 |
| 05 | ERN204426 | Фильтр обратный | 1 |
| 06 | ERN20460 | Двигатель диесел | 1 |
| 06 | ERN144687 | Двигатель диесел | 1 |
| 07 | ERN204492 | Шестерённый насос | 1 |
| 07 | ERN126405 | Шестерённый насос | 1 |
| 08 | ERN204492 | Шестерённый насос | 2 |
| 08 | ERN126405 | Шестерённый насос | 2 |
| 09 | ERN204493 | Шестерённый насос | 1 |
| 09 | ERN126405 | Шестерённый насос | 1 |
| 10 | ERN204515 | Гидромотор | 1 |
| 11 | ERN204420 | Гидроцилиндр. масляный | 1 |
| 12 | ERN201558 | Гидрораспределитель | 1 |
| 13 | ERN24206347 | Гидрораспределитель | 1 |
| 14 | ERN204450 | Масляный радиатор | 1 |
| 14 | ERN24205289 | Масляный радиатор | 1 |
| 15 | ERN140009 | Блок коллектор | 1 |
| 43 | ERN24204727 | Адаптер | 1 |
| 44 | ERN24200268 | Адаптер | 3 |
| 45 | ERN24204386 | Адаптер | 2 |
| 46 | ERN24200061 | Адаптер | 3 |
| 47 | ERN24204730 | Адаптер | 9 |
| 48 | ERN24205235 | Переходник S | 5 |
| 49 | ERN24204386 | Адаптер | 4 |
| 50 | ERN24204382 | Адаптер | 2 |
| 51 | ERN24204872 | Пробка | 1 |
| 52 | ERN24204421 | Адаптер | 1 |
| 53 | ERN24204252 | Адаптер | 1 |
| 54 | ERN24206307 | Угловой штуцер | 2 |
| 55 | ERN24201386 | Адаптер | 1 |
| 56 | ERN24204385 | Адаптер | 2 |
| 57 | ERN24204777 | Угловой штуцер | 1 |
| 58 | ERN24204874 | Переходник S | 1 |
| 62 | ERN24201034 | Адаптер | 1 |
| 1-1 | ERN144436 | Шланг всасывание | 1 |
| 1-2 | ERN144439 | Шланг всасывание | 1 |
| 1-3 | ERN144440 | Шланг всасывание | 1 |
| 1-4 | ERN144441 | Шланг всасывание | 1 |
| 2-1 | ERN144444 | Шланг | 1 |
| 2-2 | ERN144448 | Шланг | 1 |
| 2-3 | ERN144449 | Шланг | 1 |
| 2-4 | ERN144450 | Шланг | 1 |
| 3-1 | ERN144445 | Шланг | 1 |
| 3-2 | ERN144443 | Шланг | 1 |
| 3-3 | ERN144451 | Шланг | 1 |
| 4-1 | ERN144452 | Шланг | 1 |
| 4-2 | ERN144453 | Шланг | 1 |
| 4-3 | ERN144454 | Шланг | 1 |
| 4-4 | ERN144455 | Шланг | 1 |
| 4-5 | ERN144457 | Шланг | 1 |
| 4-6 | ERN144458 | Шланг | 1 |
| 4-10 | ERN144460 | Шланг | 1 |
| 6-4 | ERN144462 | Шланг | 1 |
| 7-1 | ERN144437 | Шланг | 1 |
| 7-2 | ERN144438 | Шланг | 1 |
| 9-5 | ERN144475 | Шланг | 1 |
| 9-7 | ERN144442 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
