Фине стаккер — HITACHI SS200AT

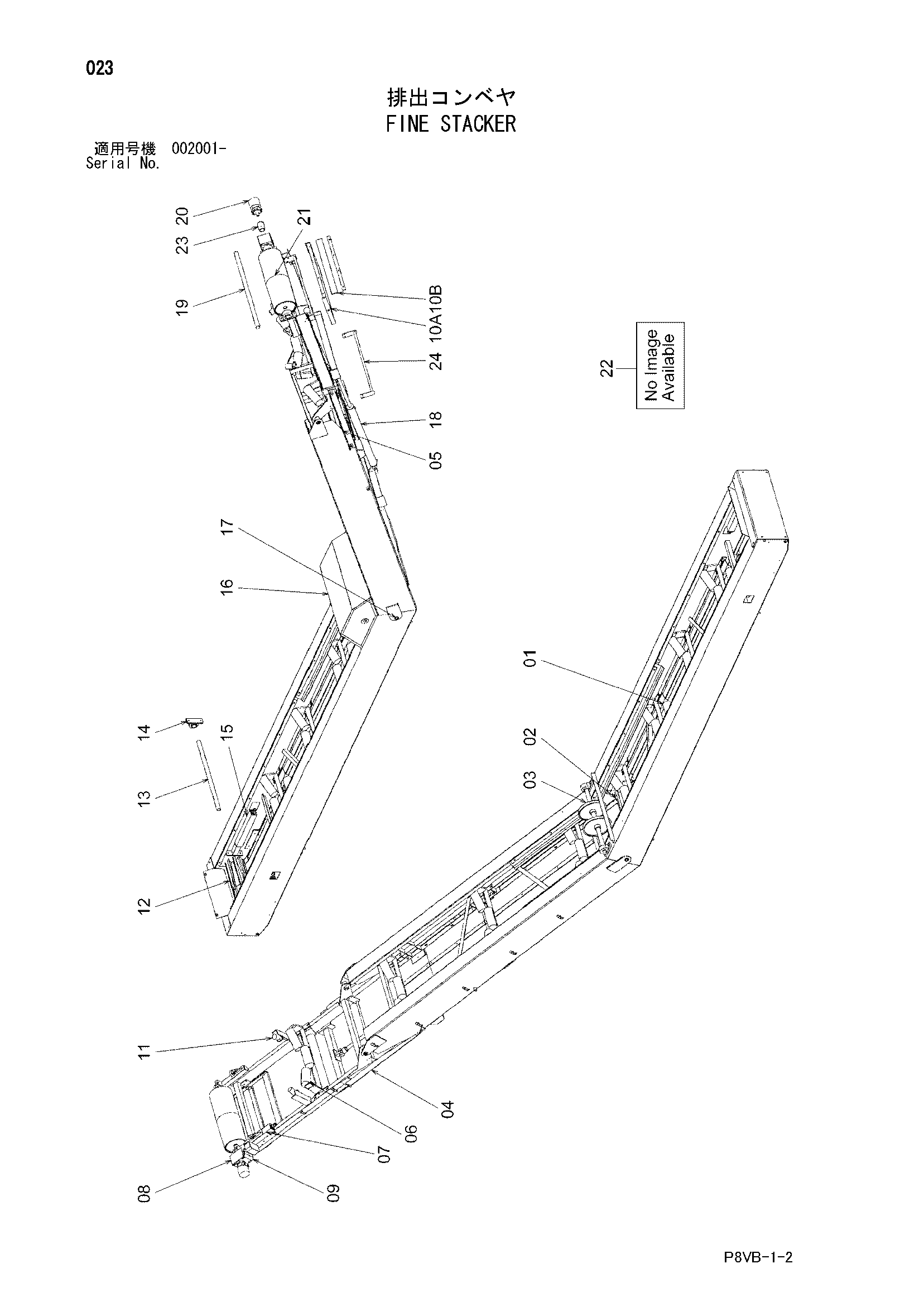

Заводская схема «Фине стаккер» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | ERN204285 | Ролик | 2 |
| 02 | ERN204286 | Ролик | 2 |
| 03 | ERN203867 | Дефлектор | 1 |
| 04 | ERN203872 | Угол | 1 |
| 05 | ERN203873 | Угол | 1 |
| 06 | ERN204284 | Ролик | 8 |
| 07 | ERN203866 | Механизм натяжения | 1 |
| 08 | ERN203871 | Крышка | 1 |
| 09 | ERN203870 | Кронштейн | 1 |
| 10A | ERN144900 | Скрапер | 1 |
| 10B | ERN205475 | Скрапер | 1 |
| 11 | ERN200833 | Каток направляющая | 6 |
| 11 | ERN205384 | Каток направляющая | 6 |
| 12 | ERN204506 | Шкив таил | 1 |
| 13 | ERN204663 | Вал | 1 |
| 14 | ERN200745 | Подшипник. блок | 6 |
| 14 | ERN204477 | Подшипник. блок | 6 |
| 15 | ERN203865 | Механизм натяжения | 2 |
| 16 | ERN204665 | Крышка | 1 |
| 17 | ERN204667 | Палец | 2 |
| 18 | ERN204420 | Гидроцилиндр. масляный | 1 |
| 19 | ERN204664 | Вал | 1 |
| 20 | ERN204515 | Гидромотор | 1 |
| 21 | ERN204505 | Шкив привод | 1 |
| 22 | ERN204675 | Ремень | 1 |
| 23 | ERN24106717 | Муфта | 1 |
| 24 | ERN144935 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
