Гидромотор — HITACHI SS200AT

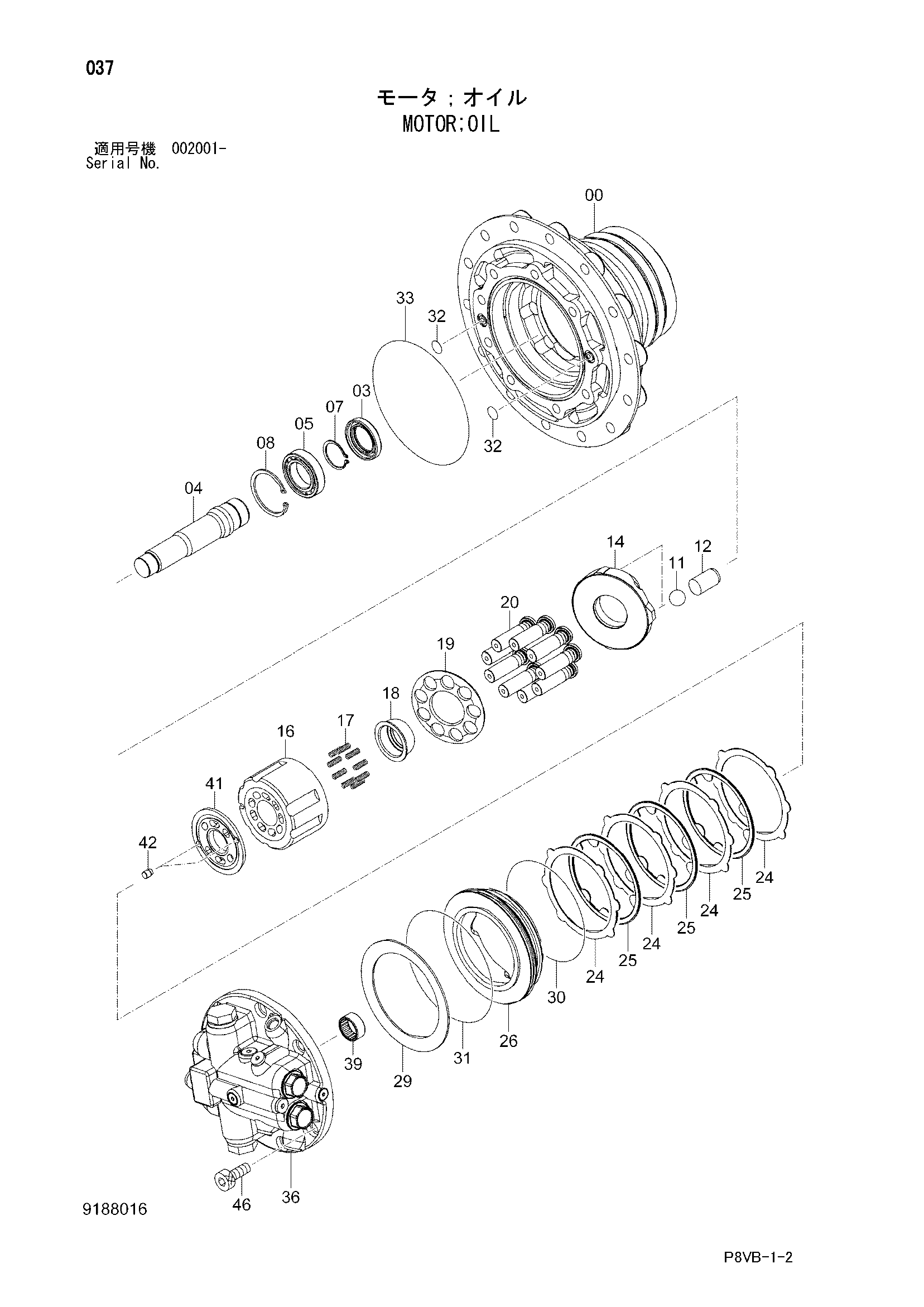

Заводская схема «Гидромотор» для HITACHI SS200AT. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9188016 замена: 9196240 | Гидромотор | 1 | |
| (9196240) | Гидромотор | 1 | |
| 00 | 1028107 | Корпус | 1 |
| 03 | 4364328 | Масляное уплотнение | 1 |
| 04 | 3085780 | Вал | 1 |
| 05 | 4427427 | Роликовый подшипник | 1 |
| 07 | 962002 | Стопорное кольцо | 1 |
| 08 | 991725 | Стопорное кольцо | 1 |
| 11 | 4419238 | Шарик | 2 |
| 12 | 4417431 | Поршень | 1 |
| 14 | 3085761 | Пластина свасх | 1 |
| 16 | 2043791 замена: 2049901 | Ротор | 1 |
| 16 | 2049901 | Ротор | 1 |
| 17 | 4312681 | Пружина сжатия | 9 |
| 18 | 4419159 | Втулка | 1 |
| 19 | 3085713 | Фиксатор | 1 |
| 20 | 8076030 | Поршень в сборе | 9 |
| 24 | 3085871 | Пластина | 4 |
| 25 | 3085844 | Пластина фрикционный | 3 |
| 26 | 3082754 | Поршень | 1 |
| 29 | 4364329 | Тарельчатая пружина | 1 |
| 30 | 4430356 | Уплотнительное кольцо | 1 |
| 31 | 4430357 | Уплотнительное кольцо | 1 |
| 32 | 4506415 | Уплотнительное кольцо | 2 |
| 33 | 4364323 | Уплотнительное кольцо | 1 |
| 36 | 9180466 замена: 9196236 | Тормозной клапан | 1 |
| 36 | (9196236) | Тормозной клапан | 1 |
| 39 | 4234840 | Игольчатый подшипник | 1 |
| 41 | 3085697 замена: 2049901 | Пластина клапан | 1 |
| 41 | 3102353 | Пластина клапан | 1 |
| 42 | 4422627 | Установочный штифт | 2 |
| 46 | M341432 замена: 4615617 | Болт с внутренним шестигранником | 8 |
| 46 | 4615617 | Болт с внутренним шестигранником | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SS200AT и серийный номер машины. Это снижает риск заказа детали другого исполнения.
