Каток (соил питатель) — HITACHI SR2000G

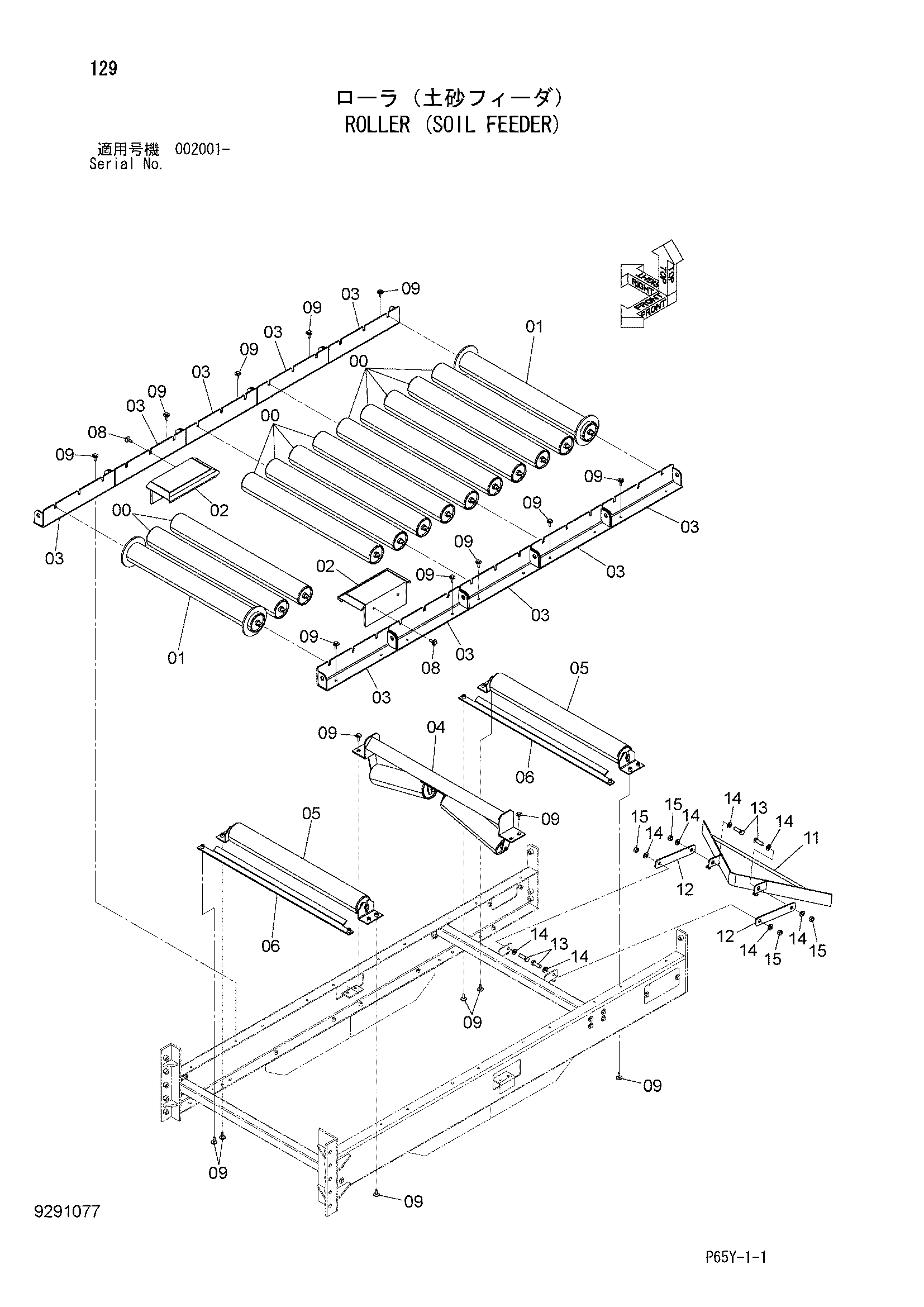

Заводская схема «Каток (соил питатель)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4600421 | Ролик | 11 |
| 01 | 4625202 | Ролик | 2 |
| 02 | 9762909 | Опора | 2 |
| 03 | 8113689 | Кронштейн | 10 |
| 04 | 4633780 | Ролик | 1 |
| 05 | 9289669 | Обратный каток | 2 |
| 06 | 8113690 | Скрапер | 2 |
| 08 | J281235 | Болт с шайбой | 4 |
| 08A | J901235 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | J281035 | Болт с шайбой | 36 |
| 09A | J901035 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 8091610 | Отвал | 1 |
| 12 | 4697811 | Пластина | 2 |
| 13 | J921640 | Болт | 4 |
| 14 | J222016 | Шайба | 8 |
| 15 | M660016 | U-образная гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
