Электрооборудование (1-1) — HITACHI SR2000G

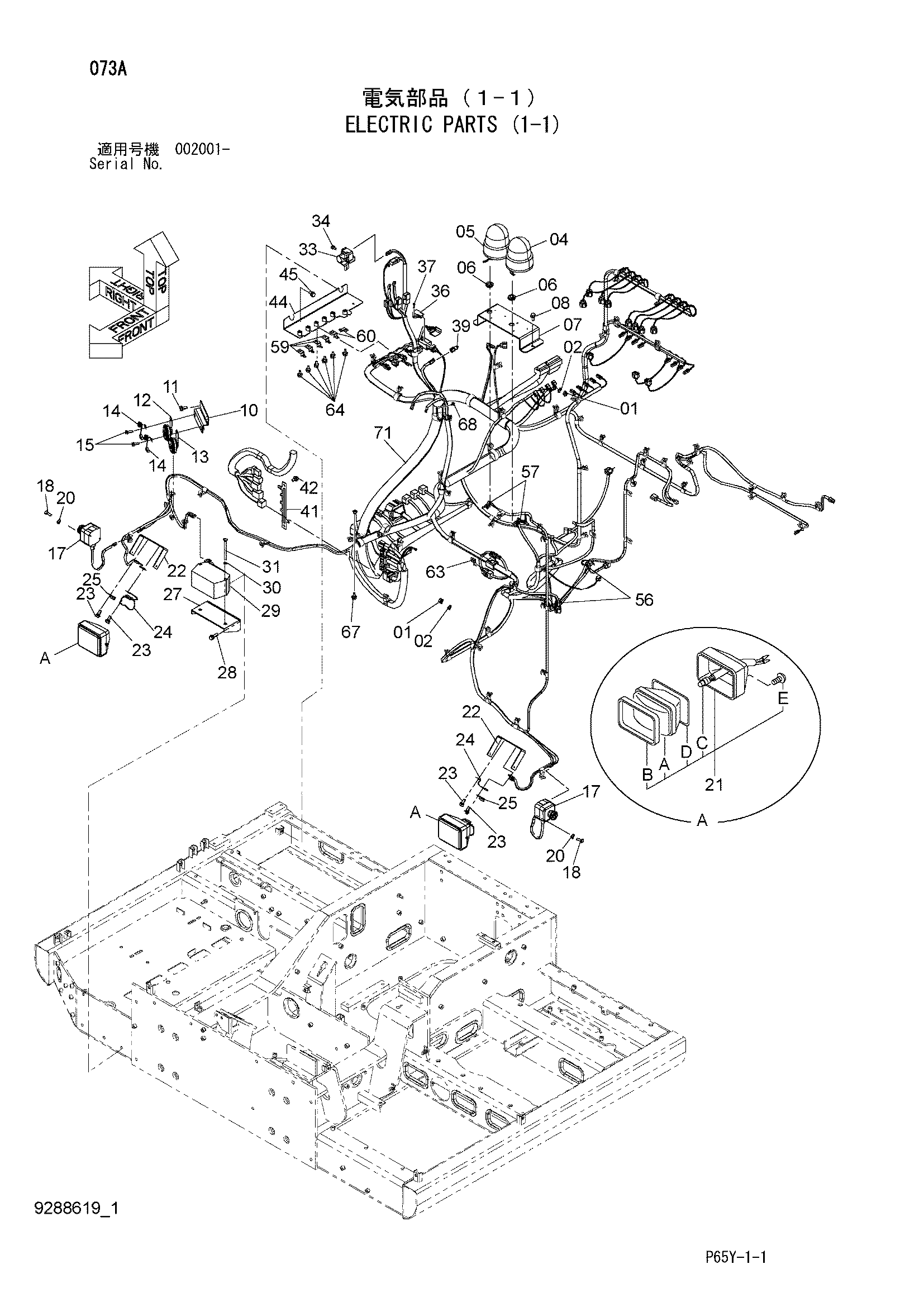

Заводская схема «Электрооборудование (1-1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J950010 | Гайка | 2 |
| 02 | A590110 | Плоская шайба | 2 |
| 04 | 4429413 | Фонарь воркинг | 1 |
| 04A | 4650346 | Крышка | 1 |
| 04B | 4619772 | Лампа | 1 |
| 05 | 4460269 | Фонарь воркинг | 1 |
| 05A | 4614254 | Крышка | 1 |
| 05B | 4619772 | Лампа | 1 |
| 06 | 94-2816 | Резиновая втулка | 2 |
| 07 | 4651390 | Кронштейн | 1 |
| 08 | J271025 | Болт с шайбой | 2 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 8096561 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 4638165 | Звуковой сигнал | 1 |
| 13 | 4638167 | Звуковой сигнал | 1 |
| 14 | 4254603 | Жгут проводов | 2 |
| 15 | J260825 | Болт с шайбой | 2 |
| 15A | J900825 | Болт | 1 |
| 15B | A590108 | Плоская шайба | 1 |
| 17 | 4660165 | Выключатель | 2 |
| 18 | J450412 | Винт с шайбой | 4 |
| 20 | A590104 | Плоская шайба | 4 |
| 21 | 4274478 | Фара | 2 |
| 21A | 4285646 | Рассеиватель | 1 |
| 21B | 4285647 | Обод | 1 |
| 21C | 4285648 | Лампа | 1 |
| 21D | 4288342 | Прокладка | 1 |
| 21E | J900616 | Болт | 2 |
| 22 | 4447521 | Кронштейн | 2 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4345263 | Жгут проводов | 2 |
| 25 | 4190261 | Зажим | 2 |
| 27 | 8074688 | Кронштейн | 1 |
| 28 | J271035 | Болт с шайбой | 2 |
| 28A | J901035 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4637641 | Сигнализация | 1 |
| 30 | A590108 | Плоская шайба | 2 |
| 31 | J900800 | Болт | 2 |
| 33 | 4681233 | Реле | 1 |
| 34 | J260816 | Болт с шайбой | 2 |
| 34A | J900816 | Болт | 1 |
| 34B | A590108 | Плоская шайба | 1 |
| 36 | 4651944 | Датчик давления | 1 |
| 37 | J450520 | Винт с шайбой | 2 |
| 39 | 4651943 | Датчик термостатический | 1 |
| 41 | 3106886 | Кронштейн | 1 |
| 42 | J271020 | Болт с шайбой | 2 |
| 42A | J901020 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 44 | 8113722 | Кронштейн | 1 |
| 45 | J271020 | Болт с шайбой | 2 |
| 45A | J901020 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 56 | 4055311 | Ленточный зажим | 2 |
| 57 | 4254600 | Зажим | 2 |
| 59 | 4282175 | Кронштейн | 4 |
| 60 | 4668577 | Кронштейн | 2 |
| 63 | 4683831 | Кронштейн | 1 |
| 64 | J271020 | Болт с шайбой | 6 |
| 64A | J901020 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 67 | J260816 | Болт с шайбой | 1 |
| 67A | J900816 | Болт | 1 |
| 67B | A590108 | Плоская шайба | 1 |
| 68 | J260612 | Болт с шайбой | 1 |
| 68A | J900612 | Болт | 1 |
| 68B | A590106 | Плоская шайба | 1 |
| 71 | 0007251 | Жгут проводов | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
