Аркх гидромолот — HITACHI SR2000G

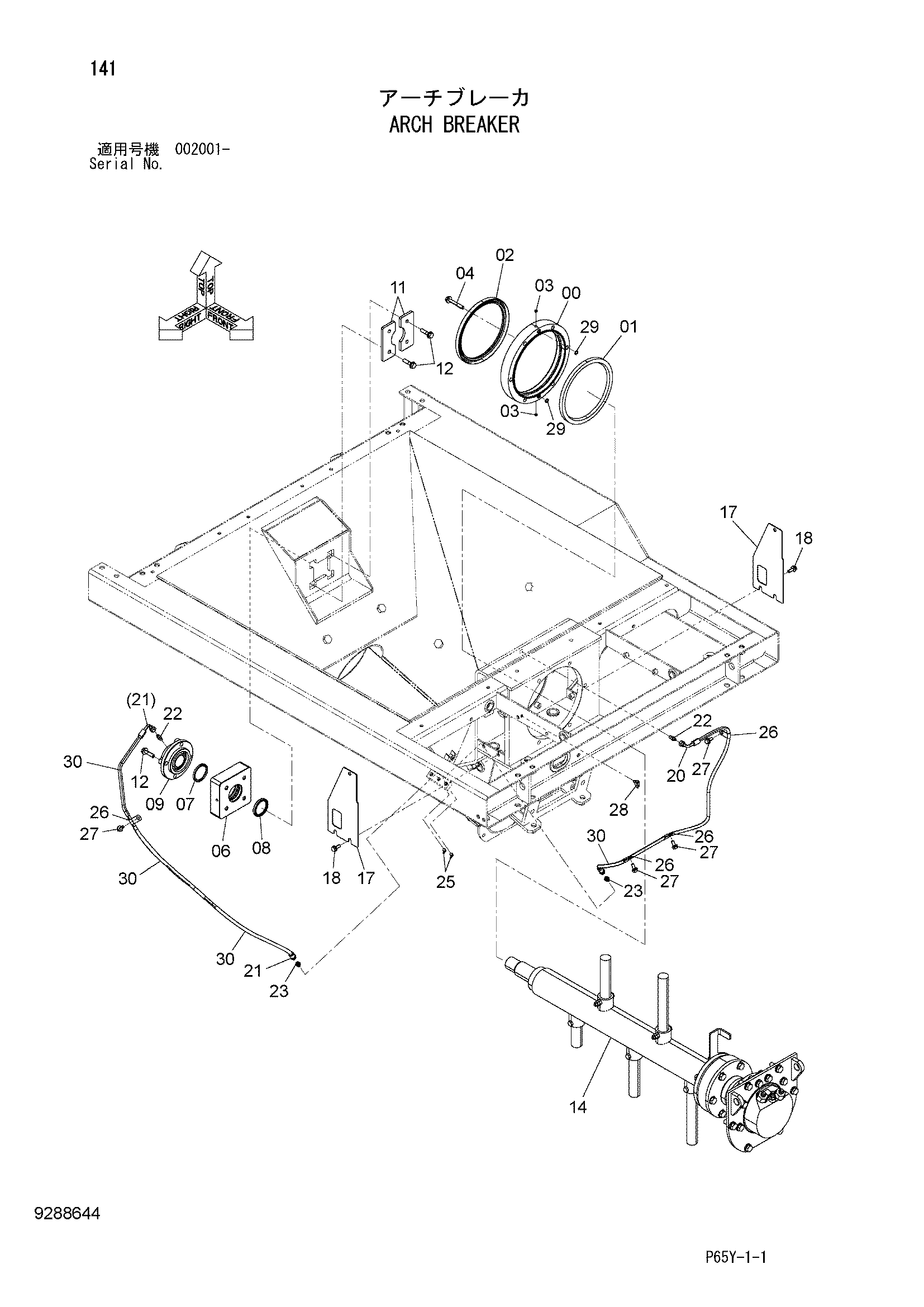

Заводская схема «Аркх гидромолот» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3112940 | Держатель | 1 |
| 01 | 4682218 | Масляное уплотнение | 1 |
| 02 | 4682219 | Масляное уплотнение | 1 |
| 03 | 94-2010 | Пробка | 2 |
| 04 | J271280 | Болт с шайбой | 6 |
| 04A | J901280 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 9770852 | Держатель | 1 |
| 07 | 4475052 | Пылезащитное уплотнение | 1 |
| 08 | 4682221 | Масляное уплотнение | 1 |
| 09 | 4682222 | Подшипник. блок | 1 |
| 11 | 4682224 | Сиденье | 2 |
| 12 | J271250 | Болт с шайбой | 8 |
| 12A | J901250 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 9293963 | Вал | 1 |
| 17 | 4682226 | Крышка | 2 |
| 18 | J271030 | Болт с шайбой | 6 |
| 18A | J901030 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4656065 | Шланг | 1 |
| 21 | 4655864 | Шланг | 1 |
| 22 | 4298744 | Адаптер | 2 |
| 23 | 4154651 | Адаптер | 2 |
| 25 | J75581 | Пресс-маслёнка | 2 |
| 26 | 4190272 | Зажим | 4 |
| 27 | J271025 | Болт с шайбой | 4 |
| 27A | J901025 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4298746 | Угловой штуцер | 1 |
| 29 | 985100 | Уплотнительное кольцо | 2 |
| 30 | 4327293 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
