Трубопроводы системы смазки — HITACHI SR2000G

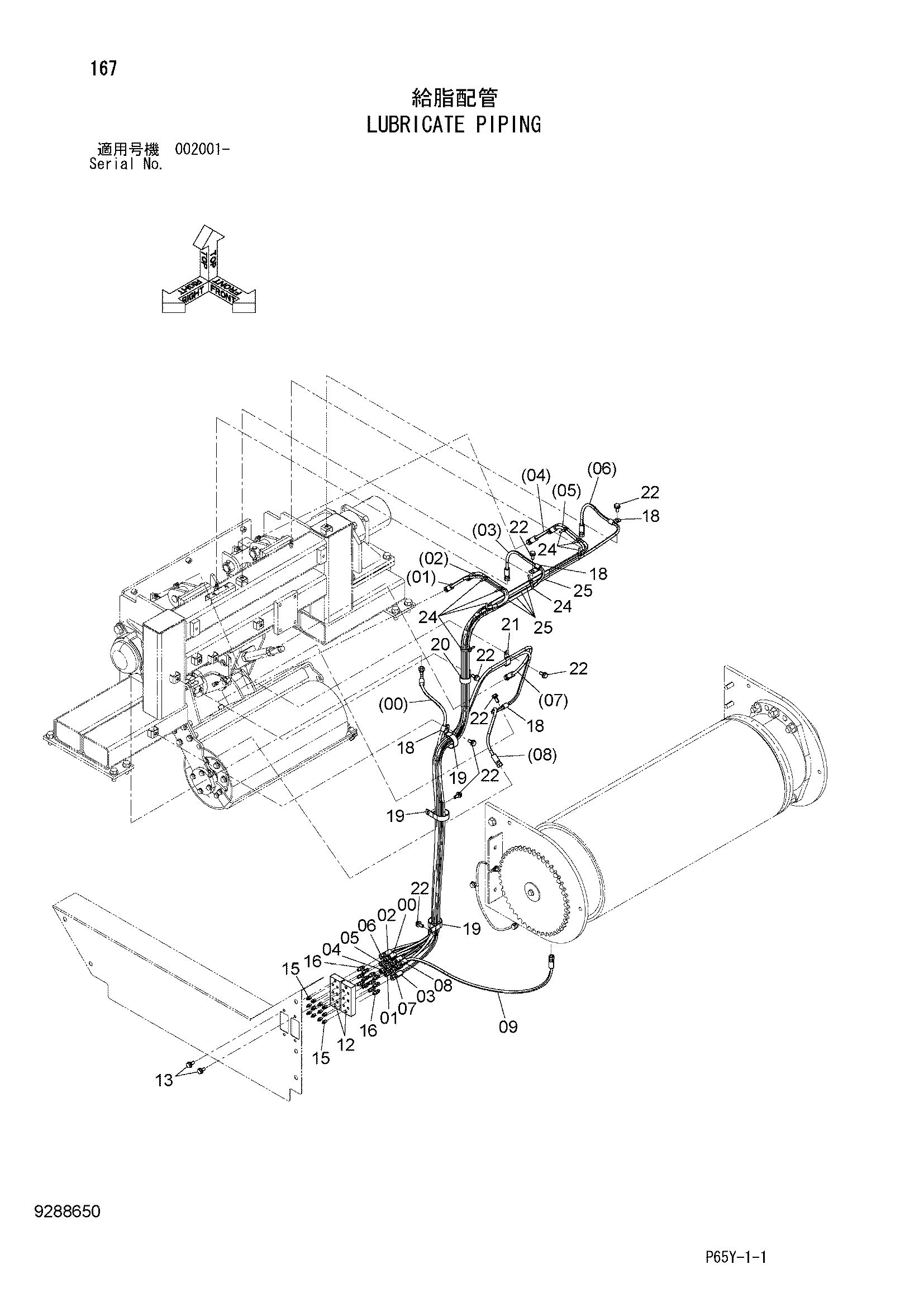

Заводская схема «Трубопроводы системы смазки» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4661961 | Шланг | 1 |
| 01 | 4601319 | Шланг | 1 |
| 02 | 4416116 | Шланг | 1 |
| 03 | 4616397 | Шланг | 1 |
| 04 | 4471862 | Шланг | 1 |
| 05 | 4668885 | Шланг | 1 |
| 06 | 4487505 | Шланг | 1 |
| 07 | 4615495 | Шланг | 1 |
| 08 | 4656051 | Шланг | 1 |
| 09 | 4613762 | Шланг | 1 |
| 12 | 4688363 | Блок | 2 |
| 13 | J271025 | Болт с шайбой | 4 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | J75481 | Пресс-маслёнка | 12 |
| 16 | 4298744 | Адаптер | 12 |
| 18 | 4190275 | Зажим | 4 |
| 19 | 4190265 | Зажим | 3 |
| 20 | 4190264 | Зажим | 1 |
| 21 | 4252877 | Зажим | 1 |
| 22 | J271025 | Болт с шайбой | 8 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4055311 | Ленточный зажим | 8 |
| 25 | 4327293 | Защитный кожух | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
