Электрооборудование (2) — HITACHI SR2000G

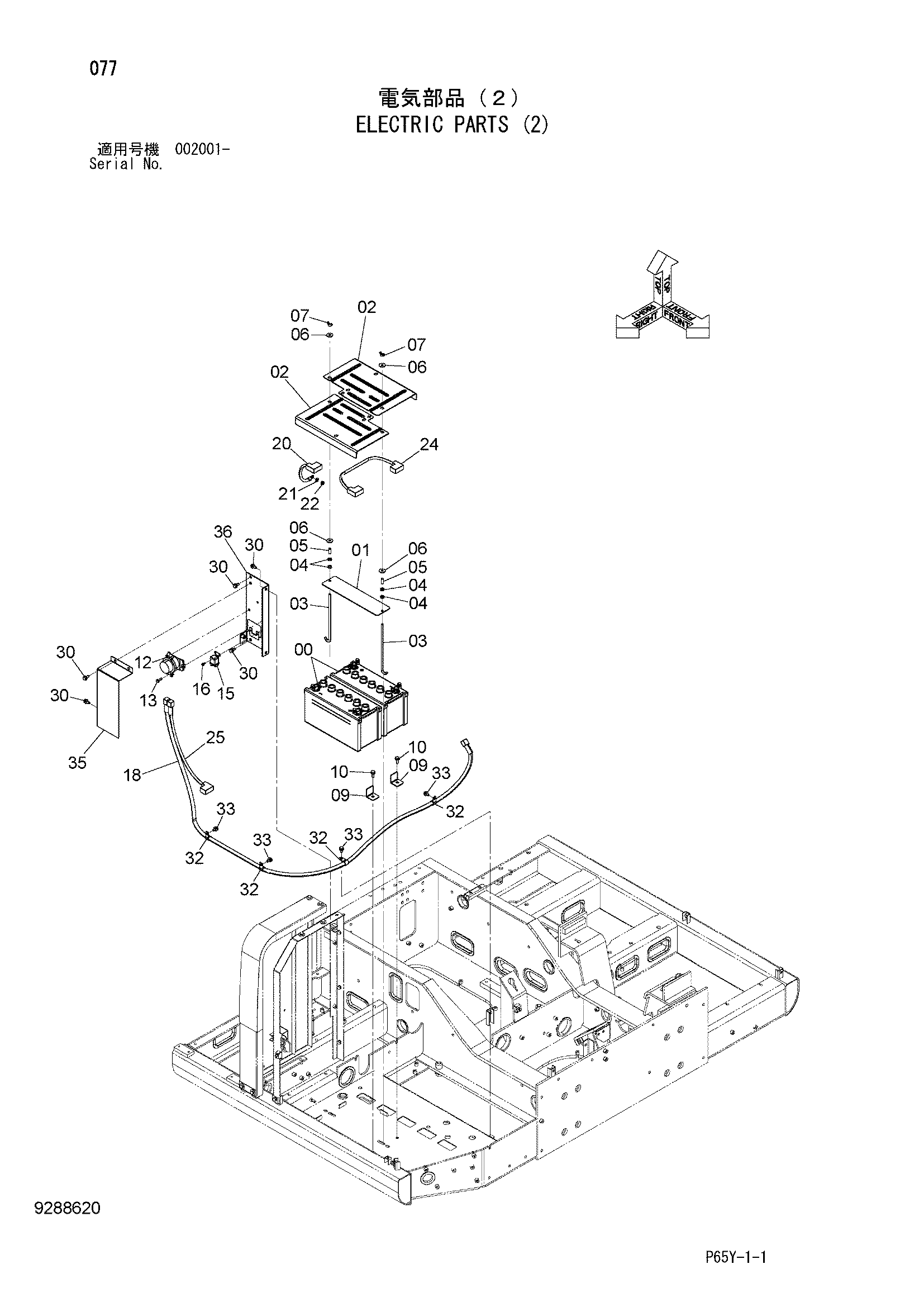

Заводская схема «Электрооборудование (2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4628452 | Аккумулятор | 2 |
| 01 | 4645517 | Кронштейн | 1 |
| 02 | 3106378 | Крышка | 2 |
| 03 | 4430289 | Болт крюк | 2 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4627469 | Проставка | 2 |
| 06 | J217083 | Шайба | 4 |
| 07 | M570010 | Гайка винг | 2 |
| 09 | 4634964 | Кронштейн | 2 |
| 10 | J271030 | Болт с шайбой | 2 |
| 10A | J901030 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 4255762 | Реле аккумулятор | 1 |
| 13 | J260830 | Болт с шайбой | 2 |
| 13A | J900830 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 15 | 4654039 | Реле | 1 |
| 16 | J260616 | Болт с шайбой | 2 |
| 16A | J900616 | Болт | 1 |
| 16B | A590106 | Плоская шайба | 1 |
| 18 | 4684695 | Трос батт. | 1 |
| 20 | 4684693 | Трос батт. | 1 |
| 21 | A590110 | Плоская шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 24 | 4647307 | Трос батт. | 1 |
| 25 | 4684694 | Трос батт. | 1 |
| 30 | J271025 | Болт с шайбой | 7 |
| 30A | J901025 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 4190273 | Зажим | 4 |
| 33 | J271020 | Болт с шайбой | 4 |
| 33A | J901020 | Болт | 1 |
| 33B | J222010 | Шайба | 1 |
| 35 | 3116911 | Кронштейн | 1 |
| 36 | 8118722 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
