Принадлежности трубопроводы (1) — HITACHI SR2000G

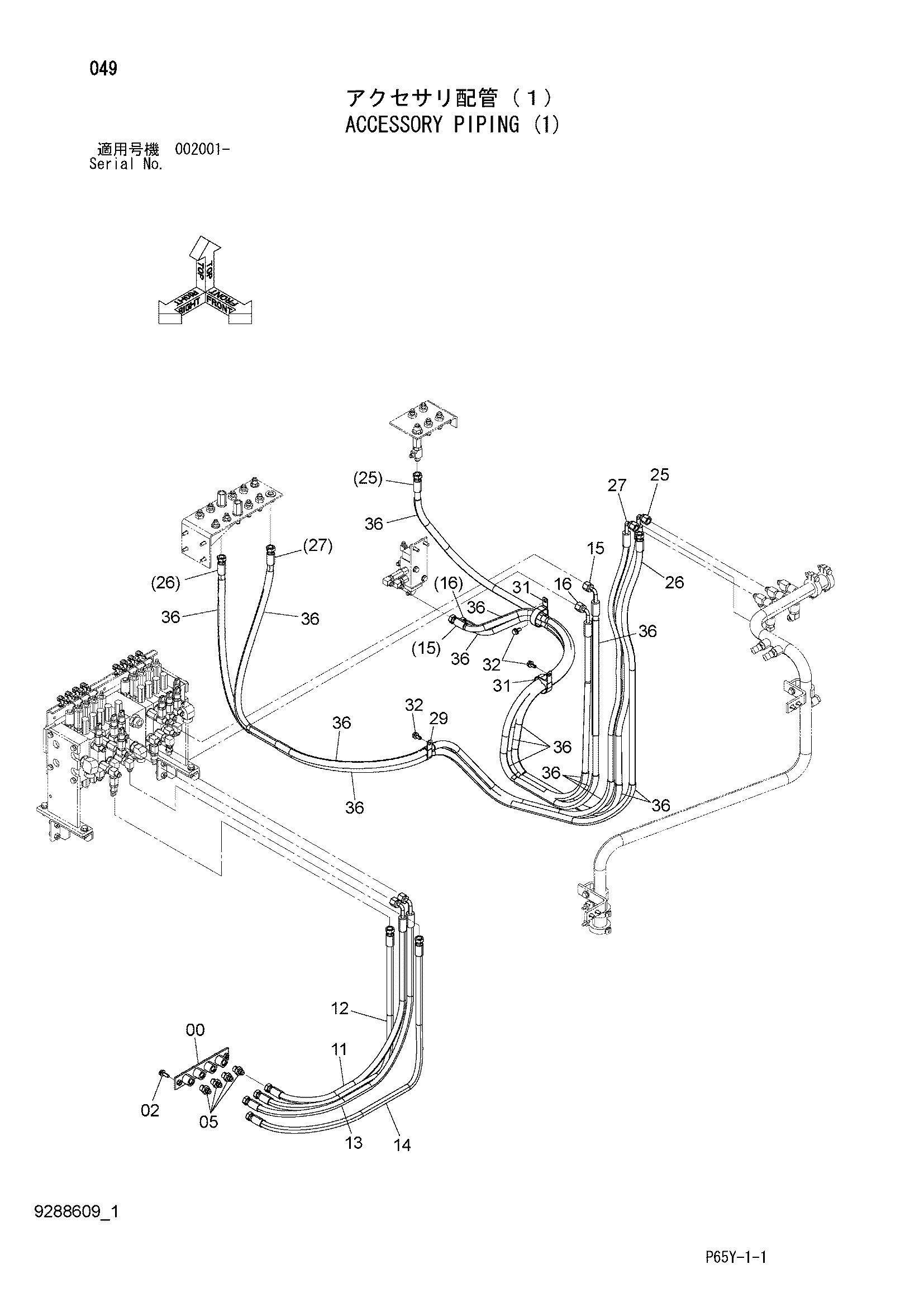

Заводская схема «Принадлежности трубопроводы (1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 1 |
| 02 | J271030 | Болт с шайбой | 2 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | A852144 | Адаптер | 4 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4684583 | Шланг | 1 |
| 12 | 4459050 | Шланг | 1 |
| 13 | 4684584 | Шланг | 1 |
| 14 | 4431703 | Шланг | 1 |
| 15 | 4434009 | Шланг | 1 |
| 16 | 4389015 | Шланг | 1 |
| 25 | 4601129 | Шланг | 1 |
| 26 | 4468020 | Шланг | 1 |
| 27 | 4684589 | Шланг | 1 |
| 29 | 4190266 | Зажим | 1 |
| 31 | 4193816 | Зажим | 2 |
| 32 | J271025 | Болт с шайбой | 3 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 36 | 4327294 | Защитный кожух | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
