Скале — HITACHI SR2000G

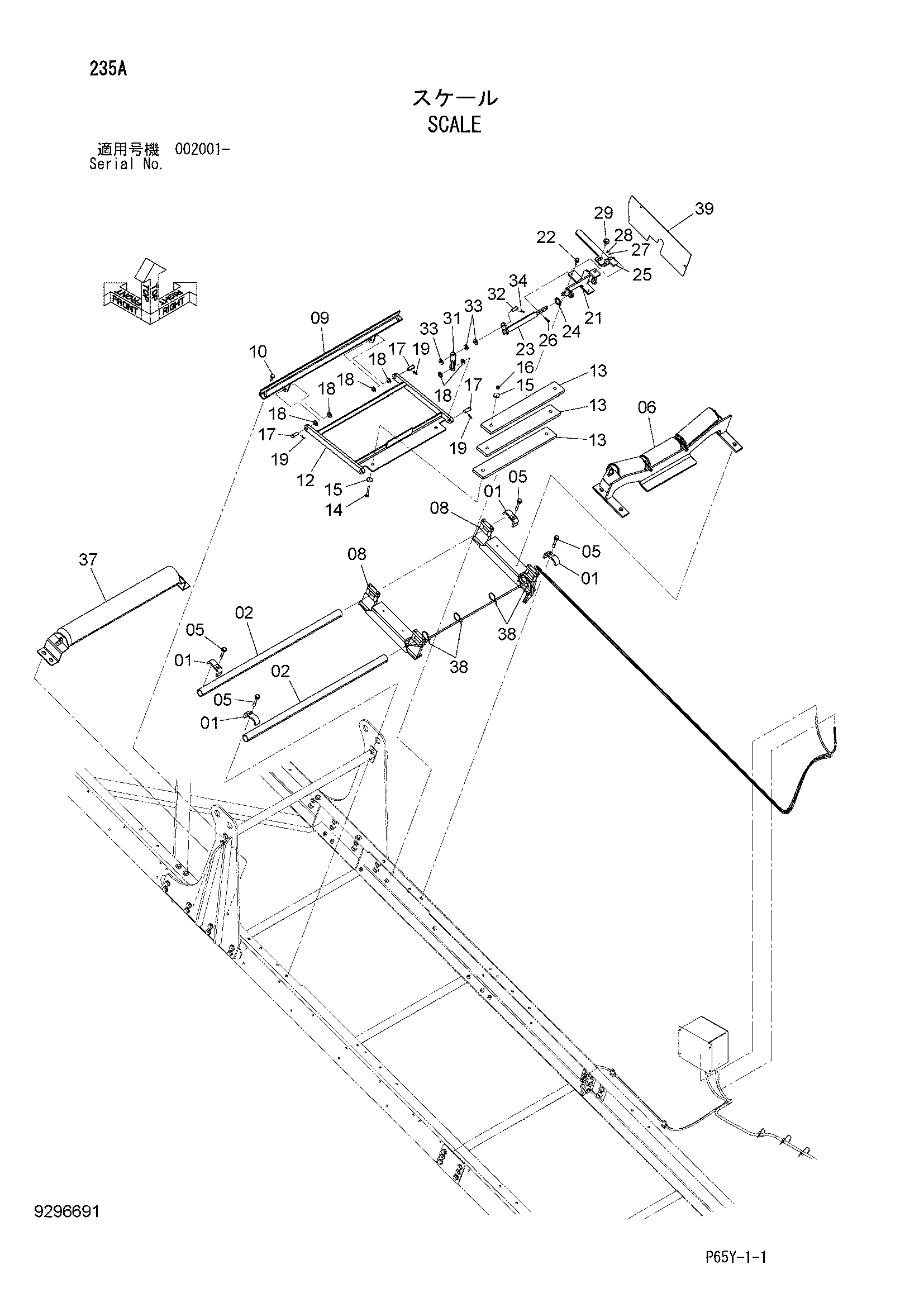

Заводская схема «Скале» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4053698 | Хомут трубки | 4 |
| 02 | 4693417 | Трубка | 2 |
| 05 | J271280 | Болт с шайбой | 4 |
| 05A | J901280 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 06 | 9296860 | Водило каток (скале) | 1 |
| 08 | 4706480 | Скале | 2 |
| 09 | 8115729 | Кронштейн | 1 |
| 10 | J271035 | Болт с шайбой | 2 |
| 10A | J901035 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 12 | 7055886 | Рама | 1 |
| 13 | 4692005 | Груз | 3 |
| 14 | M261071 | Болт | 2 |
| 15 | J217083 | Шайба | 4 |
| 16 | J950010 | Гайка | 2 |
| 17 | A741640 | Палец | 3 |
| 18 | A590116 | Плоская шайба | 6 |
| 19 | A764025 | Шплинт | 3 |
| 21 | 7055887 | Кронштейн | 1 |
| 22 | J271035 | Болт с шайбой | 2 |
| 22A | J901035 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 23 | 8115730 | Вал | 1 |
| 24 | 4692175 | Проставка | 1 |
| 25 | 3114673 | Рукоятка | 1 |
| 26 | J260630 | Болт с шайбой | 3 |
| 26A | J900630 | Болт | 1 |
| 26B | A590106 | Плоская шайба | 1 |
| 27 | A590106 | Плоская шайба | 3 |
| 28 | M500605 | Гайка | 3 |
| 29 | J281035 | Болт с шайбой | 1 |
| 29A | J901035 | Болт | 1 |
| 29B | 4486055 | Шайба | 1 |
| 31 | 4691755 | Пластина | 1 |
| 32 | A741436 | Палец | 1 |
| 33 | J222014 | Шайба | 3 |
| 34 | A764020 | Шплинт | 1 |
| 37 | 4393305 | Ролик | 1 |
| 38 | 4055312 | Ленточный зажим | 4 |
| 39 | 4705967 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
