Экран трубопроводы — HITACHI SR2000G

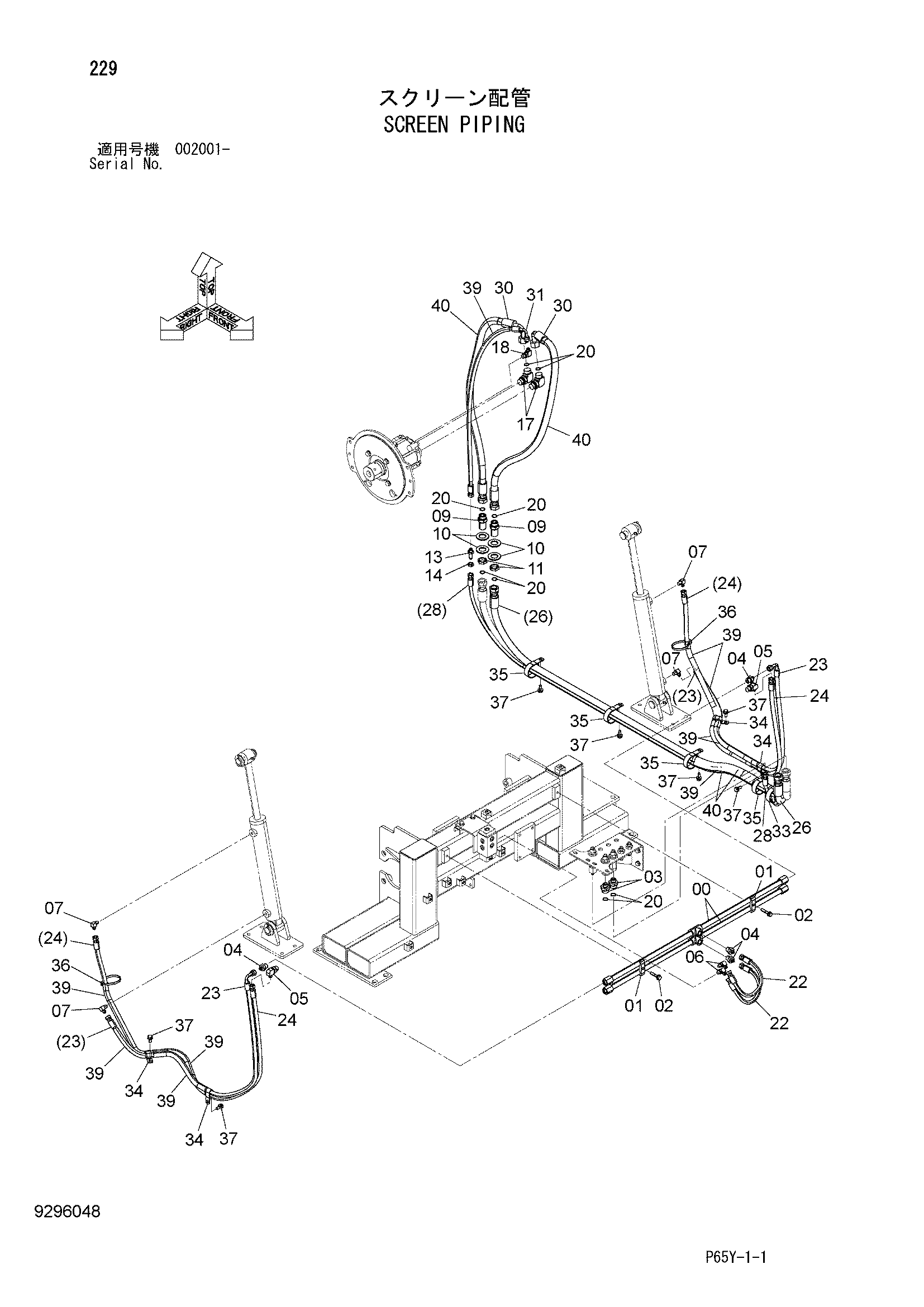

Заводская схема «Экран трубопроводы» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9759346 | Трубка | 2 |
| 01 | 4053593 | Хомут трубки | 2 |
| 02 | J271050 | Болт с шайбой | 2 |
| 02A | J901050 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A853146 | Адаптер | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852143 | Адаптер | 4 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852343 | Угловой штуцер | 2 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852323 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4215652 | Угловой штуцер | 4 |
| 09 | 4487898 | Адаптер | 2 |
| 10 | A590130 | Плоская шайба | 4 |
| 11 | 4257876 | Гайка | 2 |
| 13 | 4202532 | Адаптер | 1 |
| 14 | 4202531 | Гайка | 1 |
| 17 | A853366 | Угловой штуцер | 2 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4187308 | Уплотнительное кольцо | 8 |
| 22 | 4290309 | Шланг | 2 |
| 23 | 4655596 | Шланг | 2 |
| 24 | 4691771 | Шланг | 2 |
| 26 | 4698461 | Шланг | 2 |
| 28 | 4657804 | Шланг | 1 |
| 30 | 4219326 | Шланг | 2 |
| 31 | 4655857 | Шланг | 1 |
| 33 | 4204135 | Зажим | 1 |
| 34 | 4190282 | Зажим | 4 |
| 35 | 4190265 | Зажим | 4 |
| 36 | 4121859 | Ленточный зажим | 2 |
| 37 | J271025 | Болт с шайбой | 7 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
| 39 | 4327293 | Защитный кожух | 8 |
| 40 | 4327294 | Защитный кожух | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
