Гате — HITACHI SR2000G

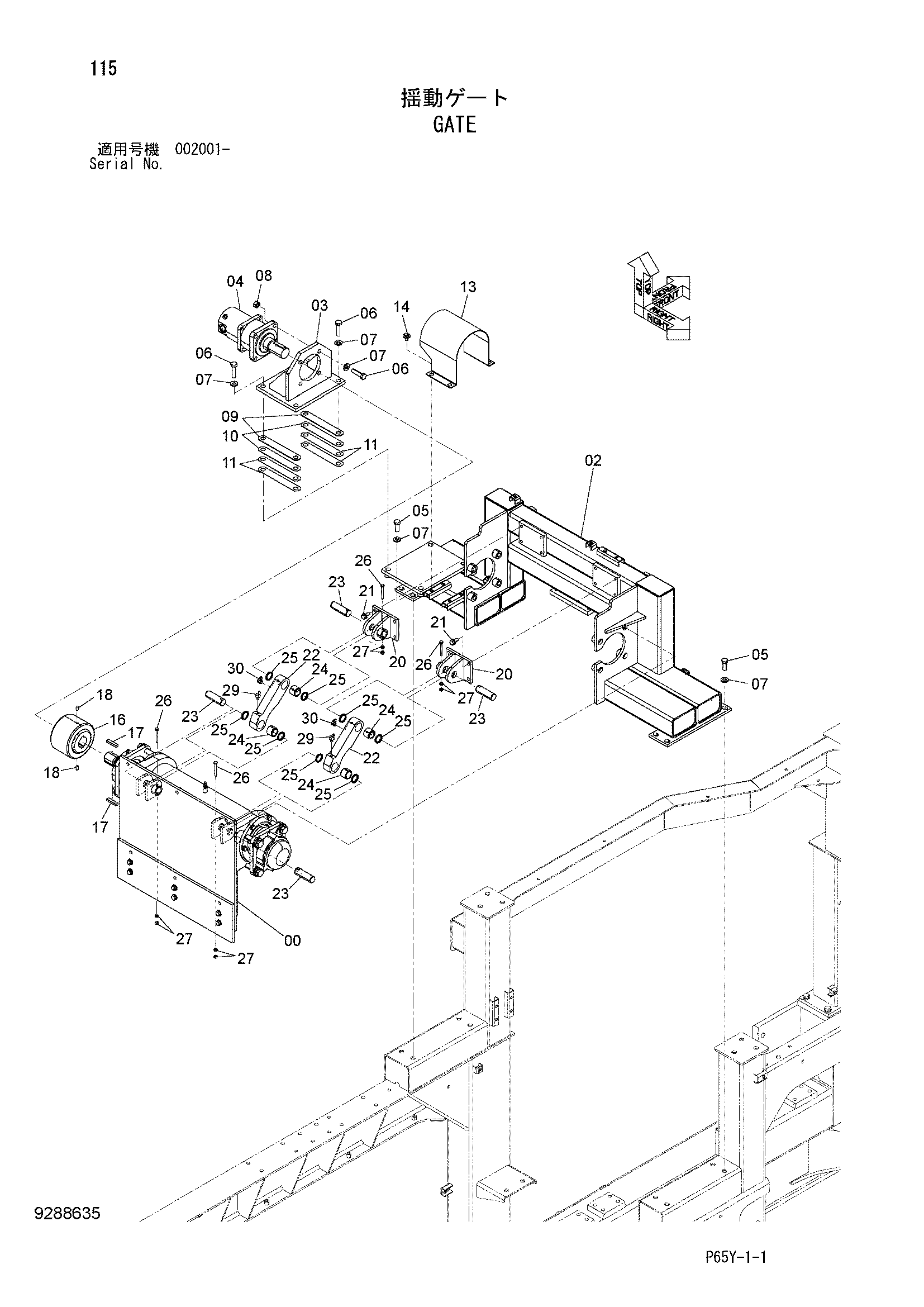

Заводская схема «Гате» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9291526 | Гате блок | 1 |
| 02 | 6024964 | Базовый | 1 |
| 03 | 8090567 | Базовый гидромотор | 1 |
| 04 | 4476416 | Гидромотор | 1 |
| 04A | 4486967 | Переходник (G1/2) | 2 |
| 04A1 | U12547U | Уплотнительное кольцо | 1 |
| 04B | 4486966 | Переходник (G1/4) | 1 |
| 04B1 | 4510185 | Уплотнительное кольцо | 1 |
| 05 | J921640 | Болт | 8 |
| 06 | J921660 | Болт | 8 |
| 07 | J222016 | Шайба | 16 |
| 08 | J950016 | Гайка | 4 |
| 09 | 4476864 | Регулировочная шайба 3mm | 2 |
| 10 | 4476865 | Регулировочная шайба 1.2mm | 2 |
| 11 | 4476866 | Регулировочная шайба 0.5mm | 4 |
| 13 | 4489866 | Крышка | 1 |
| 14 | J281025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | 4486055 | Шайба | 1 |
| 16 | 3097808 | Муфта цепь | 1 |
| 17 | 94-2308 | Шпонка | 2 |
| 18 | M450625 | Установочный винт | 3 |
| 20 | 8091462 | Кронштейн | 2 |
| 21 | J271230 | Болт с шайбой | 8 |
| 21A | J901230 | Болт | 1 |
| 21B | J222012 | Шайба | 1 |
| 22 | 4610599 | Тяга | 2 |
| 23 | 4476688 | Палец | 4 |
| 24 | 4421736 | Втулка | 4 |
| 25 | 4347248 | Пылезащитное уплотнение | 8 |
| 26 | J900865 | Болт | 4 |
| 27 | M500807 | Гайка | 8 |
| 29 | 4298745 | Угловой штуцер | 2 |
| 30 | 4298746 | Угловой штуцер | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
