Пол (4) — HITACHI SR2000G

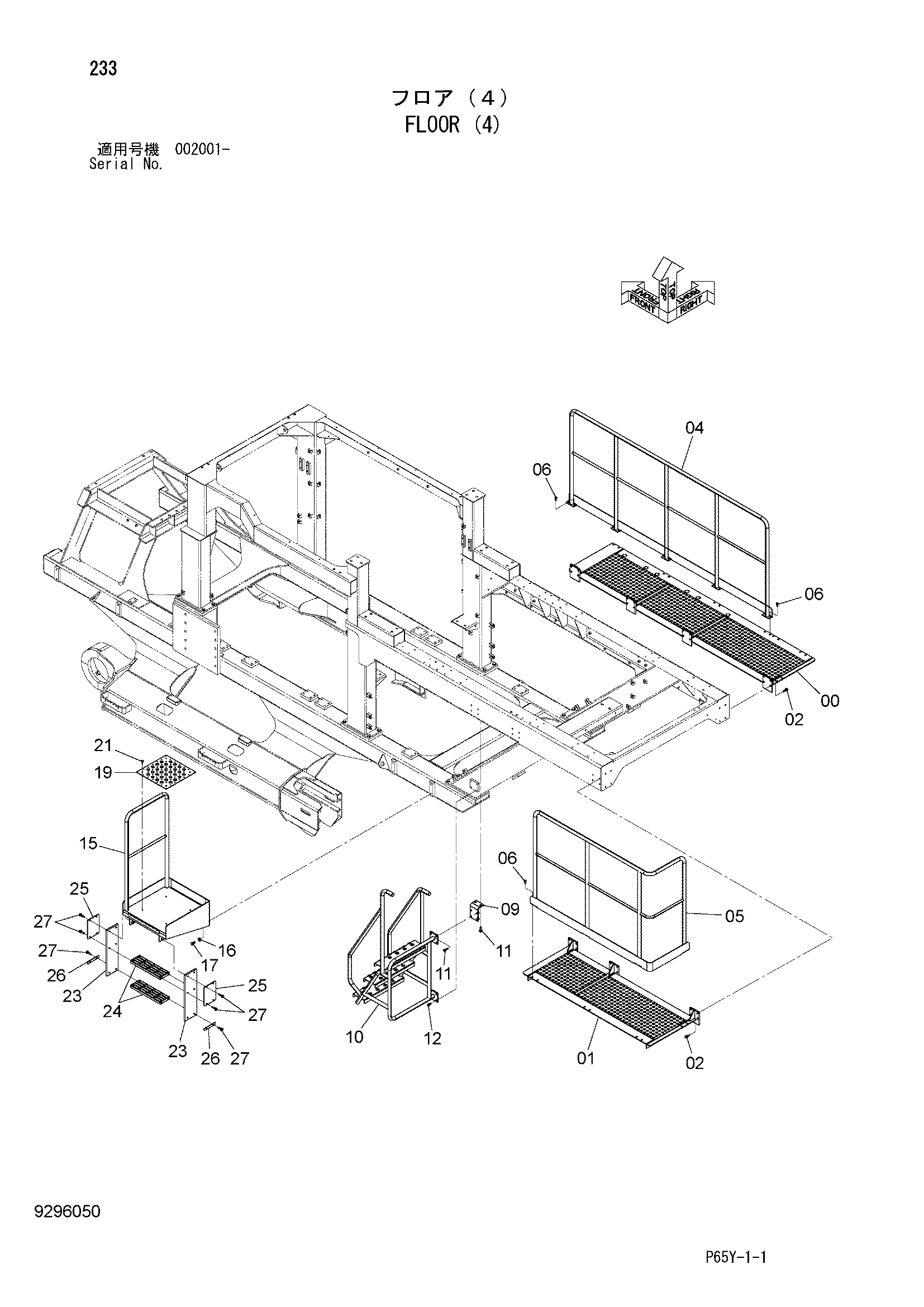

Заводская схема «Пол (4)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6026846 | Пол | 1 |
| 01 | 6026849 | Пол | 1 |
| 02 | J271245 | Болт с шайбой | 28 |
| 02A | J901245 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 04 | 7055896 | Поручень | 1 |
| 05 | 7055897 | Поручень | 1 |
| 06 | J271030 | Болт с шайбой | 18 |
| 06A | J901030 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 8115746 | Кронштейн | 1 |
| 10 | 7056785 | Ступень | 1 |
| 11 | J271245 | Болт с шайбой | 6 |
| 11A | J901245 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | J271230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 15 | 7055898 | Пол | 1 |
| 16 | J222016 | Шайба | 4 |
| 17 | J921630 | Болт | 4 |
| 19 | 3091337 | Крышка | 1 |
| 21 | J901025 | Болт | 4 |
| 23 | 4692071 | Резиновая прокладка | 2 |
| 24 | 8100757 | Ступень | 2 |
| 25 | 4640998 | Пластина | 2 |
| 26 | 4656261 | Пластина | 2 |
| 27 | J271250 | Болт с шайбой | 12 |
| 27A | J901250 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
