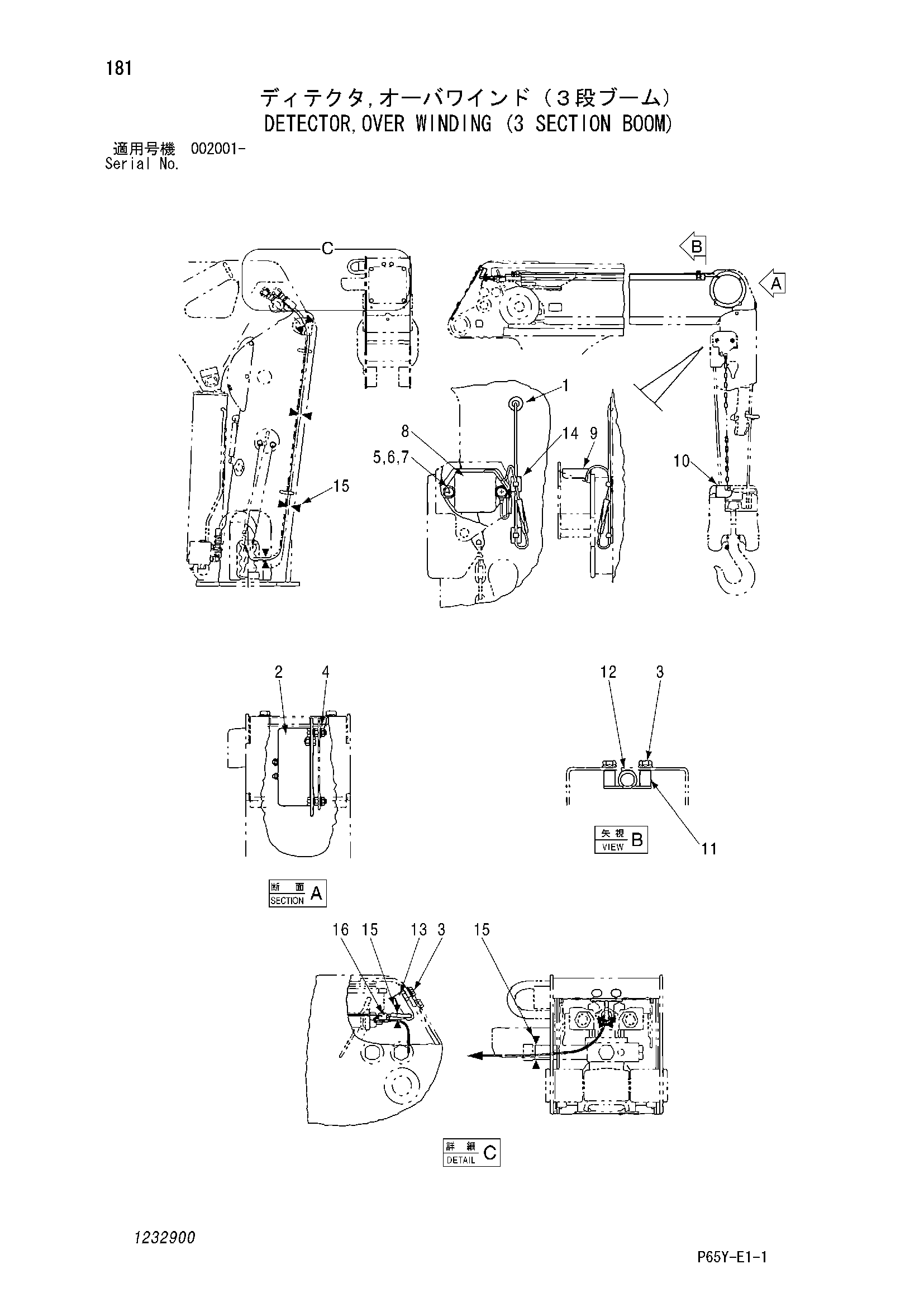

Детектор, над виндинг (3 секция стрела) — HITACHI SR2000G
Заводская схема «Детектор, над виндинг (3 секция стрела)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | 1232901 | Уплотнительная втулка | 1 |
| 2 | 4709943 | Реел корд | 1 |
| 3 | 1231801 | Болт фланец | 4 |
| 4 | 1230804 | Гайка | 2 |
| 5 | 1230811 | Пружинная шайба | 2 |
| 6 | 1232902 | Винт | 2 |
| 7 | 1230812 | Шайба плаин | 2 |
| 8 | 1232903 | Выключатель в сборе | 1 |
| 9 | 1232904 | Опора | 1 |
| 10 | 1232905 | Груз | 1 |
| 11 | 1232906 | Опора | 1 |
| 12 | 1232907 | Трубка | 1 |
| 13 | 1232908 | Опора | 1 |
| 13 | 1232909 | Пластина | 1 |
| 14 | 1232910 | Хомут | 2 |
| 15 | 1232911 | Фастенер | 7 |
| 15 | 1232911 | Фастенер | 6 |
| 16 | 1232912 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
