Каталог запчастей HITACHI
Кран — HITACHI SR2000G

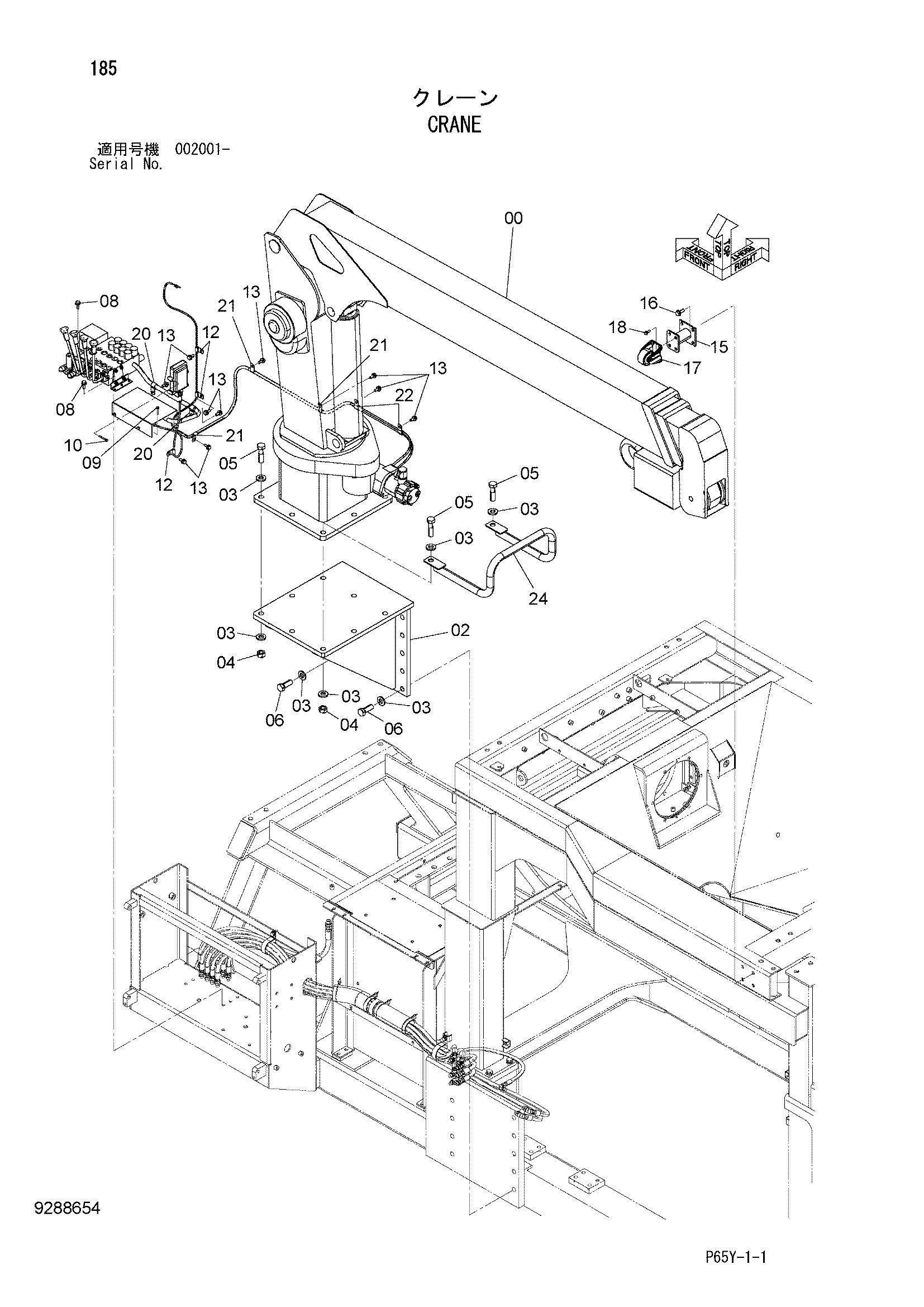

Заводская схема «Кран» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4688311 | Кран | 1 |
| 02 | 8089551 | Кронштейн | 1 |
| 03 | J222022 | Шайба | 26 |
| 04 | J950022 | Гайка | 8 |
| 05 | J922280 | Болт | 8 |
| 06 | J922260 | Болт | 10 |
| 08 | J271030 | Болт с шайбой | 5 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J260635 | Болт с шайбой | 4 |
| 09A | J900635 | Болт | 1 |
| 09B | A590106 | Плоская шайба | 1 |
| 10 | J260645 | Болт с шайбой | 4 |
| 10A | J900645 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | 4190261 | Зажим | 3 |
| 13 | J271025 | Болт с шайбой | 10 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | 8117401 | Кронштейн | 1 |
| 16 | J271235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4623523 | Кастер | 1 |
| 18 | J260825 | Болт с шайбой | 4 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 20 | 4190273 | Зажим | 2 |
| 21 | 4190272 | Зажим | 3 |
| 22 | 4192018 | Зажим | 2 |
| 24 | 8118333 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
