014: Распределительный вал и клапаны — HITACHI SR2000G

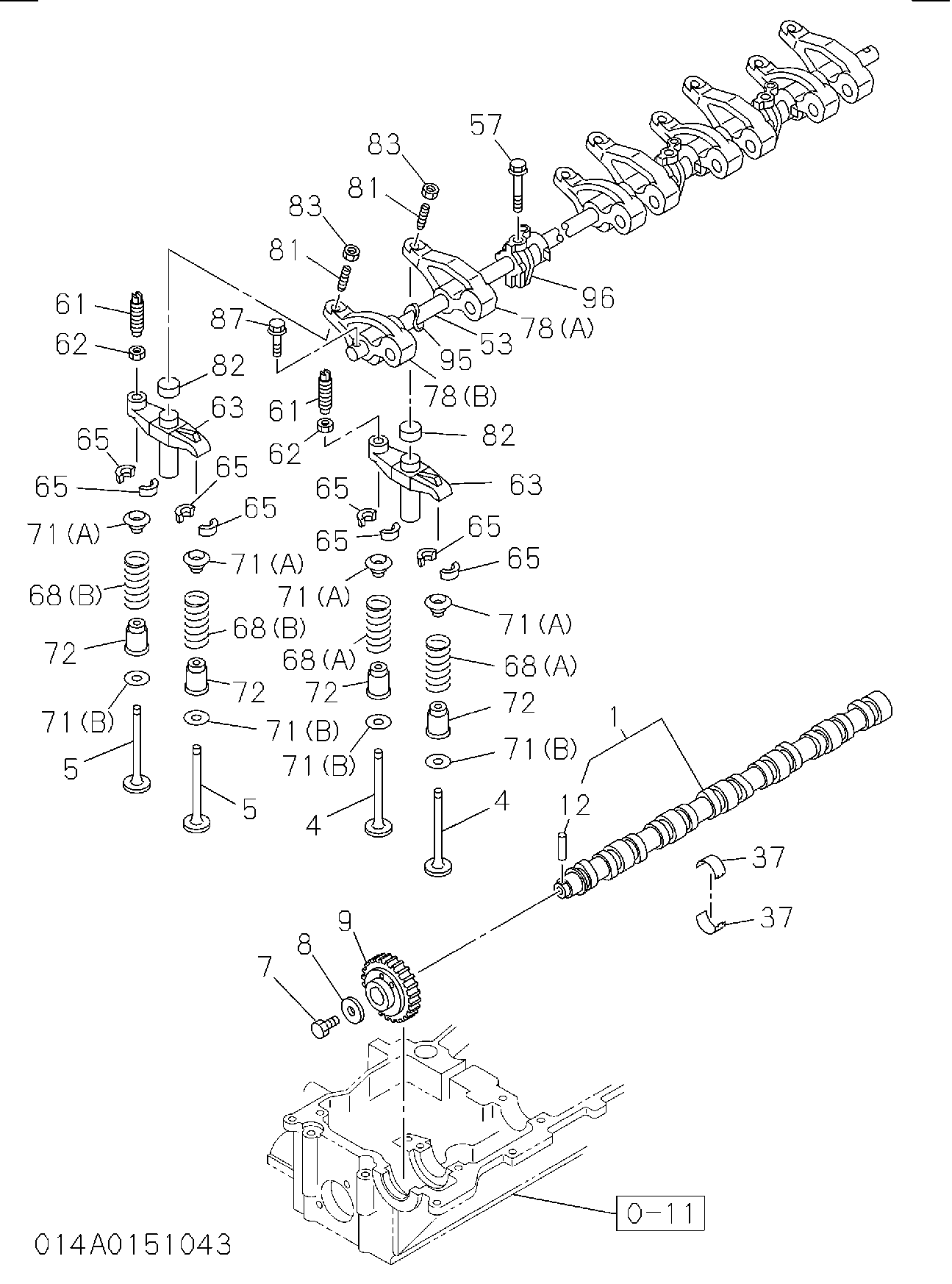

Заводская схема «014: Распределительный вал и клапаны» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 8972621660 | Камсхафт | 1 |
| 004 | 8943958822 | Клапан INL | 8 |
| 005 | 8972098763 | Клапан EXH | 8 |
| 007 | 8943964390 | Болт CM/вал шестерня | 1 |
| 008 | 9098518503 | Шайба CM/вал шестерня | 1 |
| 009 | 8973244720 | Шестерня CM/вал | 1 |
| 012 | 8943994870 | Шпонка кулачок шестерня комплект | 1 |
| 037 | 8973569390 | Металлический CM/вал | 10 |
| 037 | 8973861890 | Металлический CM/вал | 10 |
| 053 | 8973064262 | Вал коромысло рукоять | 1 |
| 053 | 8973899210 | Вал коромысло рукоять | 1 |
| 057 | 8943931310 | Болт коромысло рукоять кронштейн | 3 |
| 061 | 8943948030 | Винт ADJ, бридге | 8 |
| 062 | 9098445740 | Гайка ADJ винт LK бридге | 8 |
| 063 | 8943920023 | Бридге | 8 |
| 065 | 5125650040 | Втулка разрезной | 32 |
| 068(A) | 8943958840 | Пружина клапан | 8 |
| 068(B) | 8943958851 | Пружина клапан | 8 |
| 071(A) | 8943907832 | Сиденье SPR | 16 |
| 071(B) | 8943914680 | Сиденье SPR | 16 |
| 072 | 8971203070 | Уплотнение клапан направляющая | 16 |
| 072 | 8973767200 | Уплотнение клапан направляющая | 16 |
| 078(A) | 8973064213 | Рукоять коромысло | 4 |
| 078(B) | 8973064243 | Рукоять коромысло | 4 |
| 081 | 8943950240 | Винт ADJ, коромысло рукоять | 8 |
| 082 | 8943960152 | Колпачок коромысло вал | 8 |
| 083 | 9091114100 | Гайка ADJ винт, LK | 8 |
| 083 | 0911115100 | Гайка ADJ винт, LK | 8 |
| 087 | 0280808400 | Болт коромысло вал | 2 |
| 087 | 0280508400 | Болт коромысло вал | 2 |
| 095 | 8943929990 | Пружина коромысло вал | 4 |
| 096 | 8973344140 | Кронштейн коромысло рукоять вал | 3 |
| 101(A) | 8943722211 | Болт упорный втулка | 1 |
| 101(B) | 0280608160 | Болт упорный втулка | 3 |
| 101(C) | 0239514250 | Болт упорный втулка | 1 |
| 102(A) | 8980238810 | Крышка холостой ход шестерня | 1 |
| 102(A) | 8943346811 | Крышка холостой ход шестерня | 1 |
| 102(B) | 8970968260 | Крышка холостой ход шестерня | 1 |
| 105 | 9916664600 | Болт холостой ход шестерня вал | 1 |
| 105 | 0169564600 | Болт холостой ход шестерня вал | 1 |
| 107(A) | 8973500210 | Вал холостой ход шестерня | 1 |
| 107(B) | 8971863981 | Вал холостой ход шестерня | 1 |
| 107(C) | 8980234501 | Вал холостой ход шестерня | 1 |
| 107(C) | 8980410990 | Вал холостой ход шестерня | 1 |
| 107(D) | 8971043800 | Вал холостой ход шестерня | 1 |
| 107(D) | 8980607800 | Вал холостой ход шестерня | 1 |
| 111(A) | 8972097282 | Втулка упорный, холостой ход шестерня | 3 |
| 111(B) | 8980236160 | Втулка упорный, холостой ход шестерня | 1 |
| 112(A) | 8976005861 | Шестерня холостой ход | 1 |
| 112(B) | 8980234521 | Шестерня холостой ход | 1 |
| 112(B) | 8980410640 | Шестерня холостой ход | 1 |
| 112(C) | 8976005900 | Шестерня холостой ход | 1 |
| 112(C) | 8976067670 | Шестерня холостой ход | 1 |
| 112(D) | 8973004480 | Шестерня холостой ход | 1 |
| 112(D) | 8976069290 | Шестерня холостой ход | 1 |
| 117 | 8971131670 | Болт фланец | 1 |
| 203 | 8980410890 | Шайба упорный | 2 |
| 206(A) | 1125280280 | Втулка холостой ход шестерня | 1 |
| 206(B) | 8943693400 | Втулка холостой ход шестерня | 1 |
| 206(B) | 8976067680 | Втулка холостой ход шестерня | 1 |
| 206(C) | 8971126080 | Втулка холостой ход шестерня | 1 |
| 206(C) | 8976067700 | Втулка холостой ход шестерня | 1 |
| 223 | 1096234230 | Прокладка крышка, холостой ход шестерня | 1 |
| 224 | 0280508160 | Болт крышка | 2 |
| 267(A) | 8980148310 | Датчик кулачок угол | 1 |
| 269 | 0280506120 | Болт датчик | 1 |
| 350 | 8973871940 | Прокладка датчик, кулачок угол | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
