Инструмент короб (левый) — HITACHI SR2000G

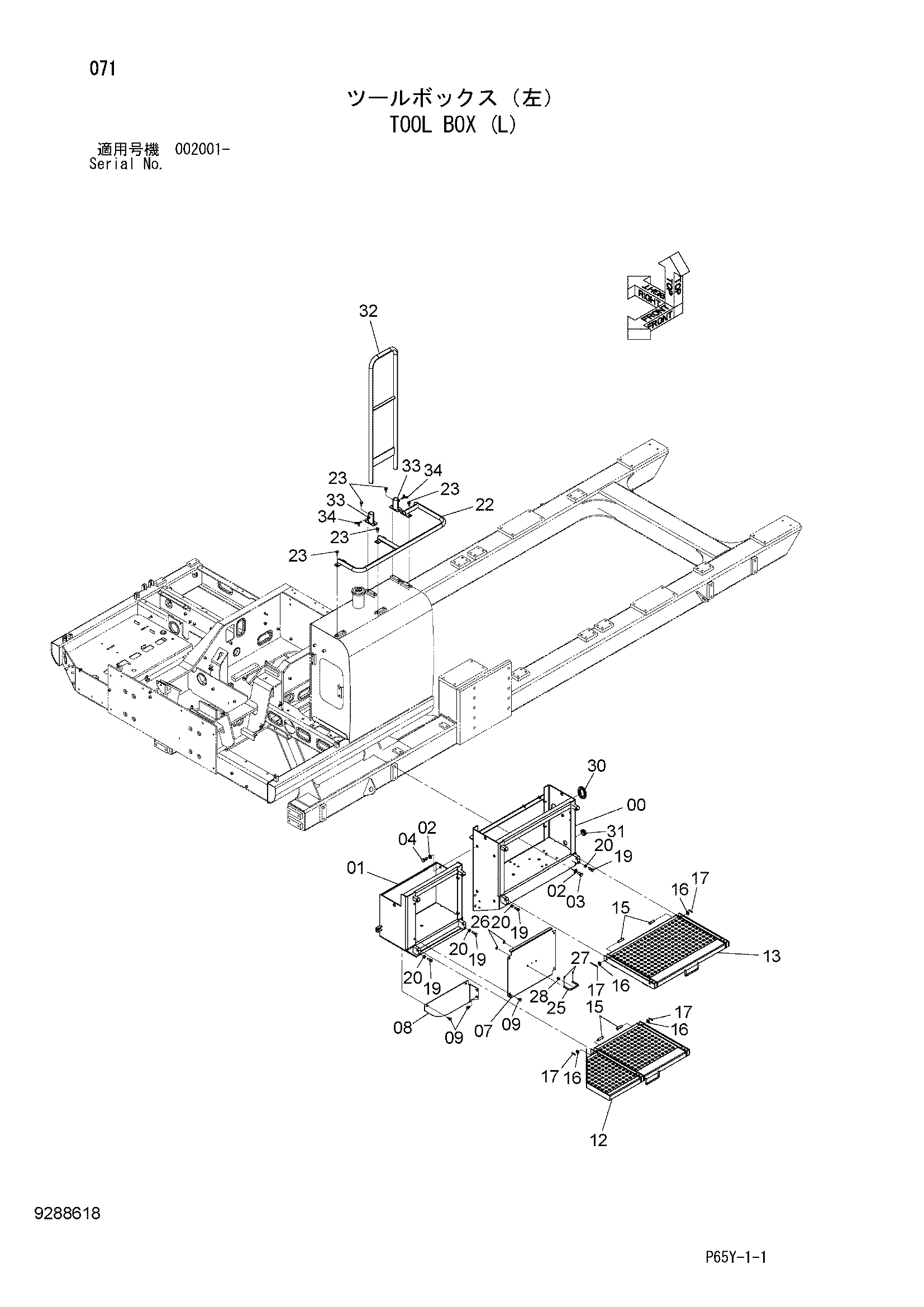

Заводская схема «Инструмент короб (левый)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027130 | Короб | 1 |
| 01 | 6027131 | Короб | 1 |
| 02 | J222016 | Шайба | 8 |
| 03 | J921630 | Болт | 4 |
| 04 | J921640 | Болт | 4 |
| 07 | 3113135 | Крышка | 1 |
| 08 | 4686086 | Крышка | 1 |
| 09 | J271025 | Болт с шайбой | 8 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 12 | 6027136 | Катвалк | 1 |
| 13 | 6027132 | Катвалк | 1 |
| 15 | 4338267 | Палец | 4 |
| 16 | A590116 | Плоская шайба | 4 |
| 17 | 4022700 | Стопорный палец | 4 |
| 19 | J901240 | Болт | 4 |
| 20 | J950012 | Гайка | 4 |
| 22 | 8118204 | Поручень | 1 |
| 23 | J271030 | Болт с шайбой | 10 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 25 | 4623851 | Рукоятка | 1 |
| 26 | A590110 | Плоская шайба | 2 |
| 27 | A763020 | Шплинт | 2 |
| 28 | 4647195 | Держатель | 1 |
| 30 | 4340404 | Резиновая втулка | 1 |
| 31 | 4312368 | Резиновая втулка | 1 |
| 32 | 8114042 | Поручень | 1 |
| 33 | 9771291 | Кронштейн | 2 |
| 34 | M361025 | Болт винг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
