Реел, корд (CR-2105T) — HITACHI SR2000G

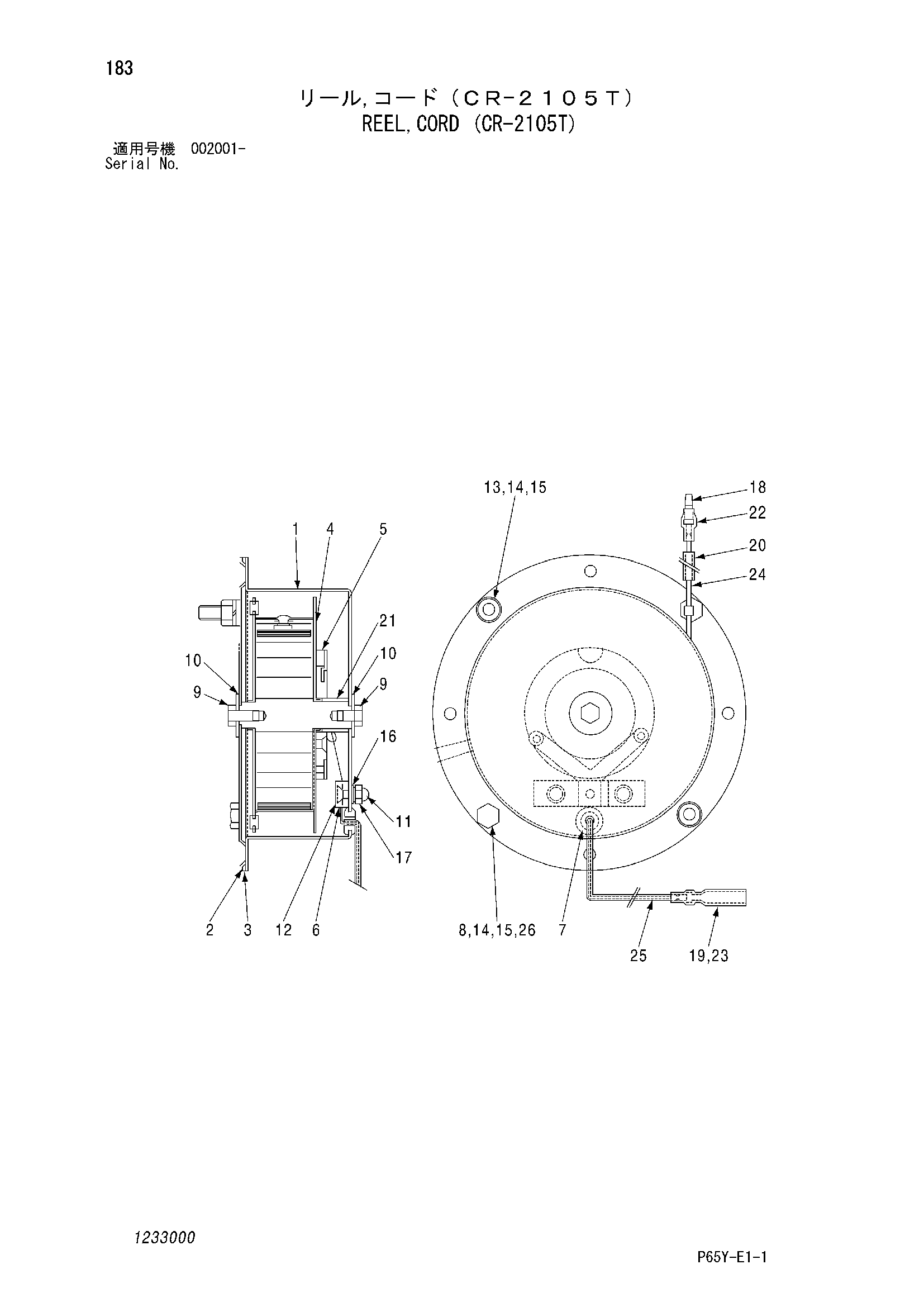

Заводская схема «Реел, корд (CR-2105T)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4709943 | Реел корд | 1 | |
| 1 | 1233001 | Корпус | 1 |
| 2 | 1233002 | Пластина | 1 |
| 3 | 1233003 | Манжета | 1 |
| 4 | 1233004 | Пружина | 1 |
| 5 | 1233005 | Кольцо слип | 1 |
| 6 | 1233006 | Контактор | 1 |
| 7 | 1233007 | Уплотнительная втулка | 1 |
| 8 | 1233008 | Болт | 2 |
| 9 | 1233009 | Болт | 2 |
| 10 | 1233010 | Шайба | 2 |
| 11 | 1233011 | Гайка колпачок | 2 |
| 12 | 1233012 | Винт машина | 2 |
| 13 | 1233013 | Болт | 2 |
| 14 | 1230805 | Гайка | 4 |
| 15 | 1230811 | Пружинная шайба | 4 |
| 16 | 1233014 | Шайба плаин | 2 |
| 17 | 1229928 | Пружинная шайба | 2 |
| 18 | 1233015 | Клемма | 1 |
| 19 | 1233016 | Клемма | 1 |
| 20 | 1233017 | Трубка винйл | 1 |
| 21 | 1233018 | Втулка | 1 |
| 22 | 1233019 | Колпачок | 1 |
| 23 | 1233020 | Колпачок | 1 |
| 24 | 1233021 | Корд | 1 |
| 25 | 1233022 | Корд | 1 |
| 26 | 1230812 | Шайба плаин | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
