Питатель — HITACHI SR2000G

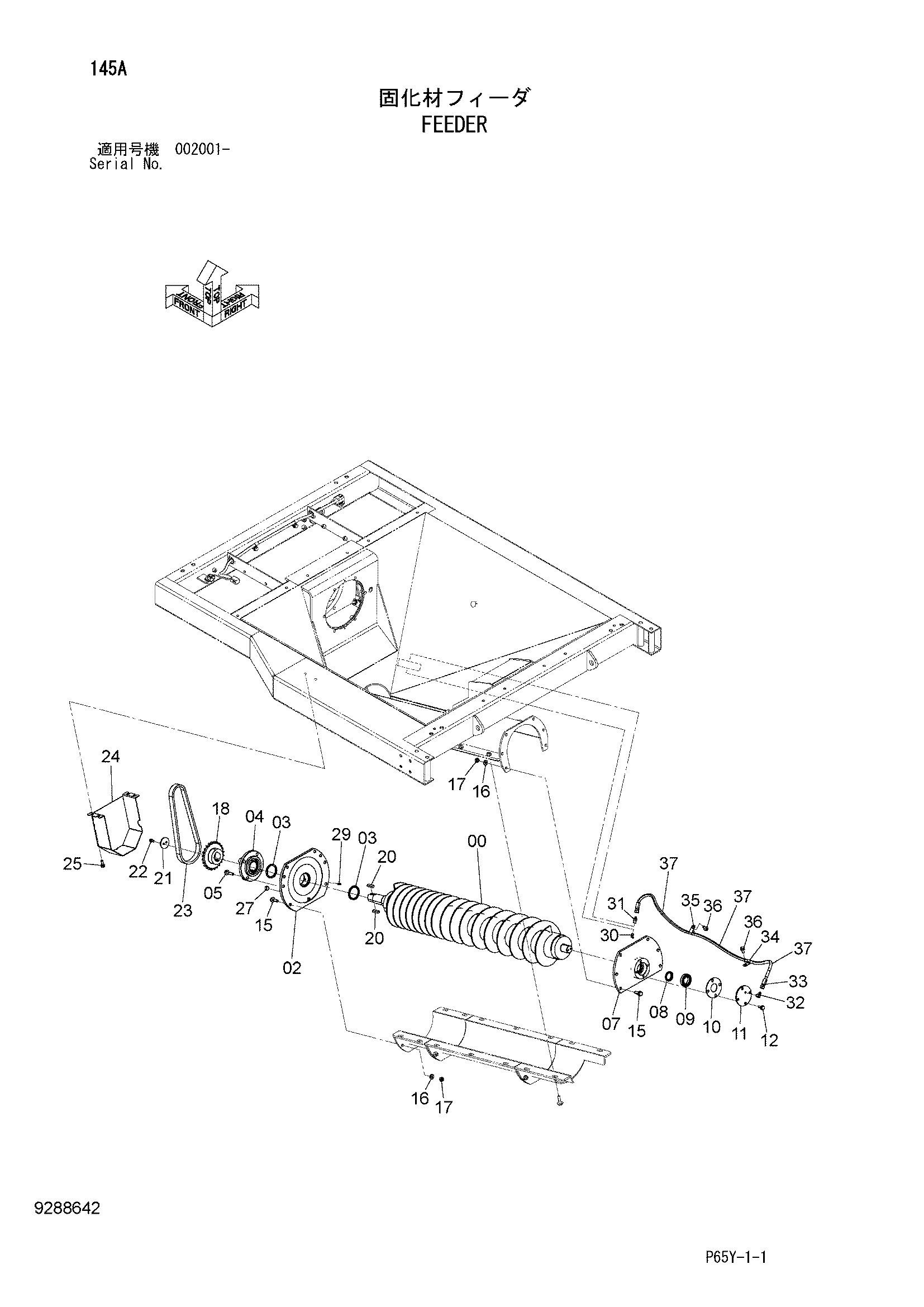

Заводская схема «Питатель» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056577 | Винт шнек | 1 |
| 02 | 8118681 | Фланец | 1 |
| 03 | 4682220 | Пылезащитное уплотнение | 2 |
| 04 | 4682250 | Подшипник. блок | 1 |
| 05 | J271250 | Болт с шайбой | 4 |
| 05A | J901250 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 07 | 8113586 | Фланец | 1 |
| 08 | 4475046 | Пылезащитное уплотнение | 1 |
| 09 | 958740 | Шариковый подшипник | 1 |
| 10 | 4477408 | Манжета | 1 |
| 11 | 4684287 | Крышка подшипник. | 1 |
| 12 | J271030 | Болт с шайбой | 4 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 15 | J271240 | Болт с шайбой | 14 |
| 15A | J901240 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | J222012 | Шайба | 14 |
| 17 | J950012 | Гайка | 14 |
| 18 | 4704068 | Звёздочка цепь | 1 |
| 20 | 94-2305 | Шпонка | 2 |
| 21 | 4080759 | Фиксатор | 1 |
| 22 | J260820 | Болт с шайбой | 2 |
| 22A | J900820 | Болт | 1 |
| 22B | A590108 | Плоская шайба | 1 |
| 23 | 4684750 | Цепь каток | 1 |
| 24 | 8113587 | Крышка | 1 |
| 25 | J271030 | Болт с шайбой | 4 |
| 25A | J901030 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 27 | 94-2013 | Пробка | 1 |
| 29 | J75481 | Пресс-маслёнка | 1 |
| 30 | J75581 | Пресс-маслёнка | 1 |
| 31 | 4154651 | Адаптер | 1 |
| 32 | 4298746 | Угловой штуцер | 1 |
| 33 | 4671343 | Шланг | 1 |
| 34 | 4190272 | Зажим | 1 |
| 35 | 4208479 | Зажим | 1 |
| 36 | J271025 | Болт с шайбой | 2 |
| 36A | J901025 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | 4327293 | Защитный кожух | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
