Стрела — HITACHI SR2000G

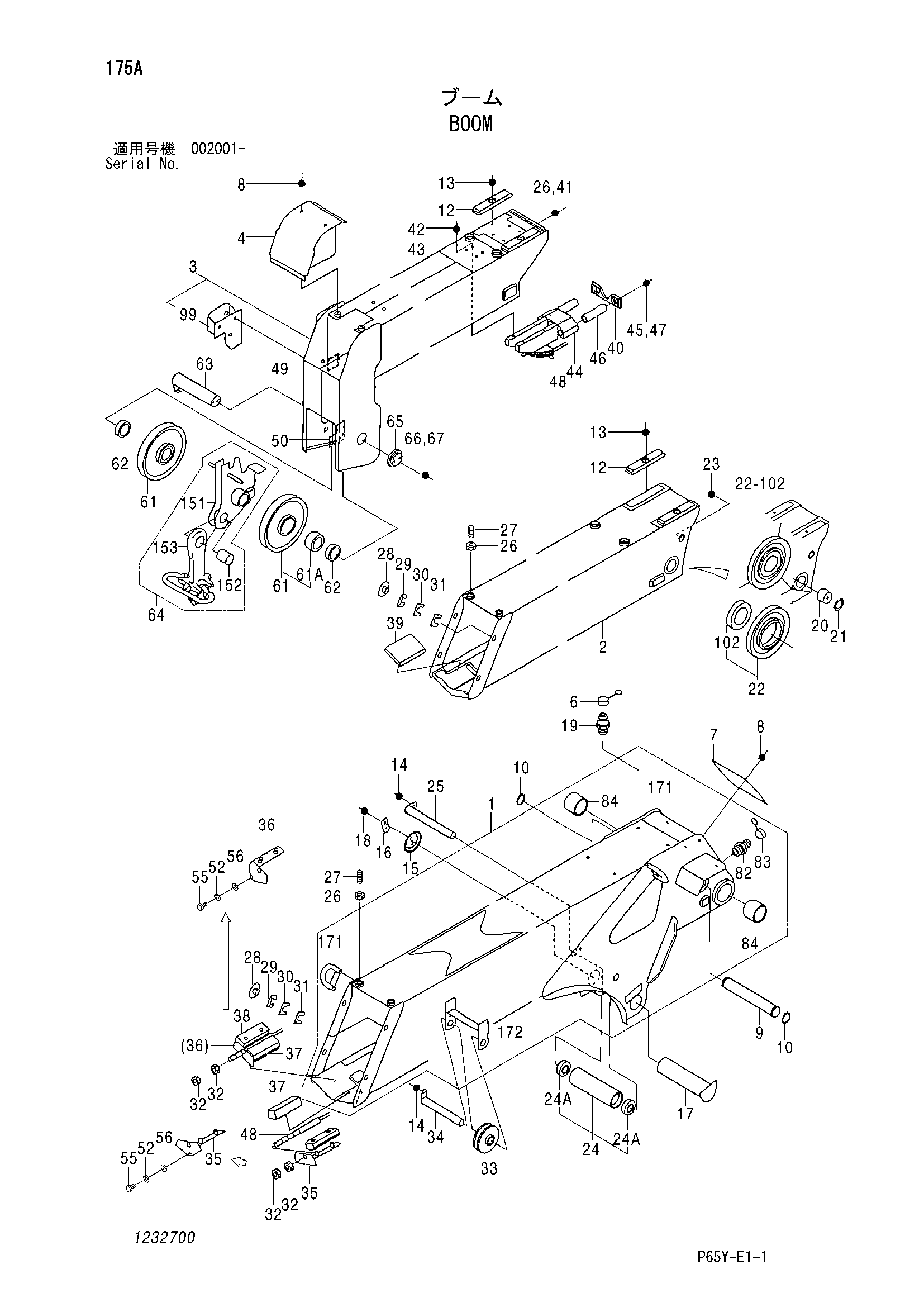

Заводская схема «Стрела» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	1232701	Стрела	1
2	1232702	Стрела 2ND	1
3	1232703	Стрела TOP	1
4	1232704	Крышка	1
6	1229513	Колпачок	4
7	1232705	Крышка	1
8	1229511	Болт	6
9	1232706	Палец	1
10	1232707	Стопорное кольцо	2
12	1232708	Пластина скольжение	4
13	1232709	Болт	4
14	1232710	Болт фланец	2
15	1229507	Крышка	1
16	1229508	Пластина	1
17	1232711	Палец	1
18	1229509	Болт	2
19	1232712	Смазка	4
20	1232713	Палец	2
21	1232714	Стопорное кольцо	2
22	1232715	Сеаве	2
23	1232716	Болт с внутренним шестигранником	2
24	1232717	Ролик	1
24A	1232759	Шариковый подшипник	2
25	1232718	Палец	1
26	1232719	Гайка	6
27	1232720	Винт	4
28	1232721	Пластина скольжение	8
29	1232722	Регулировочная шайба	8
30	1232723	Регулировочная шайба	4
31	1232724	Регулировочная шайба	6
32	1232725	Гайка	4
33	1232726	Канатный блок	1
34	1232727	Палец	1
35	1232728	Опора	1
35	1232729	Опора	1
36	1232730	Опора	1
36	1232731	Опора	1
37	1232732	Пластина скольжение	2
38	1232733	Пластина скольжение	2
38	1232734	Пластина скольжение	2
39	1232735	Пластина скольжение	2
40	1232736	Опора	1
41	1232737	Болт	2
42	0955518	Пружинная шайба	6
43	1232738	Болт	6
44	1232739	Опора	1
45	1232740	Плоская шайба	2
46	1232741	Проставка	2
47	1232742	Гайка	4
48	1232743	Канат провод	1
48	1232744	Канат провод	1
48	1232745	Канат провод	1
49	1232746	Информационная табличка	1
50	1232747	Информационная табличка	1
52	A590910	Пружинная шайба	2
55	1229509	Болт	2
55	1232748	Болт	2
56	1229203	Плоская шайба	2
61	1232749	Канатный блок	2
61A	1232760	Шариковый подшипник	2
61	1232750	Канатный блок	2
61A	1232767	Шариковый подшипник	2
62	1232751	Проставка	2
63	1232752	Палец	1
64	1232753	Тяга	1
64	1232754	Тяга	1
65	1232755	Крышка	1
66	1232756	Болт	2
67	A590910	Пружинная шайба	2
82	1229614	Штуцер греесе	1
83	1229513	Колпачок	1
84	1229604	Подшипник. плане	2
99	1232757	Опора	1
102	1232758	Шариковый подшипник	2
151	1232761	Проставка	1
151	1232762	Проставка	1
152	1232763	Палец	1
152	1232763	Палец	1
153	1232764	Тяга	1
153	1232764	Тяга	1
171	1232765	Опора	2
172	1232766	Опора	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
