Топливные трубопроводы (1) — HITACHI SR2000G

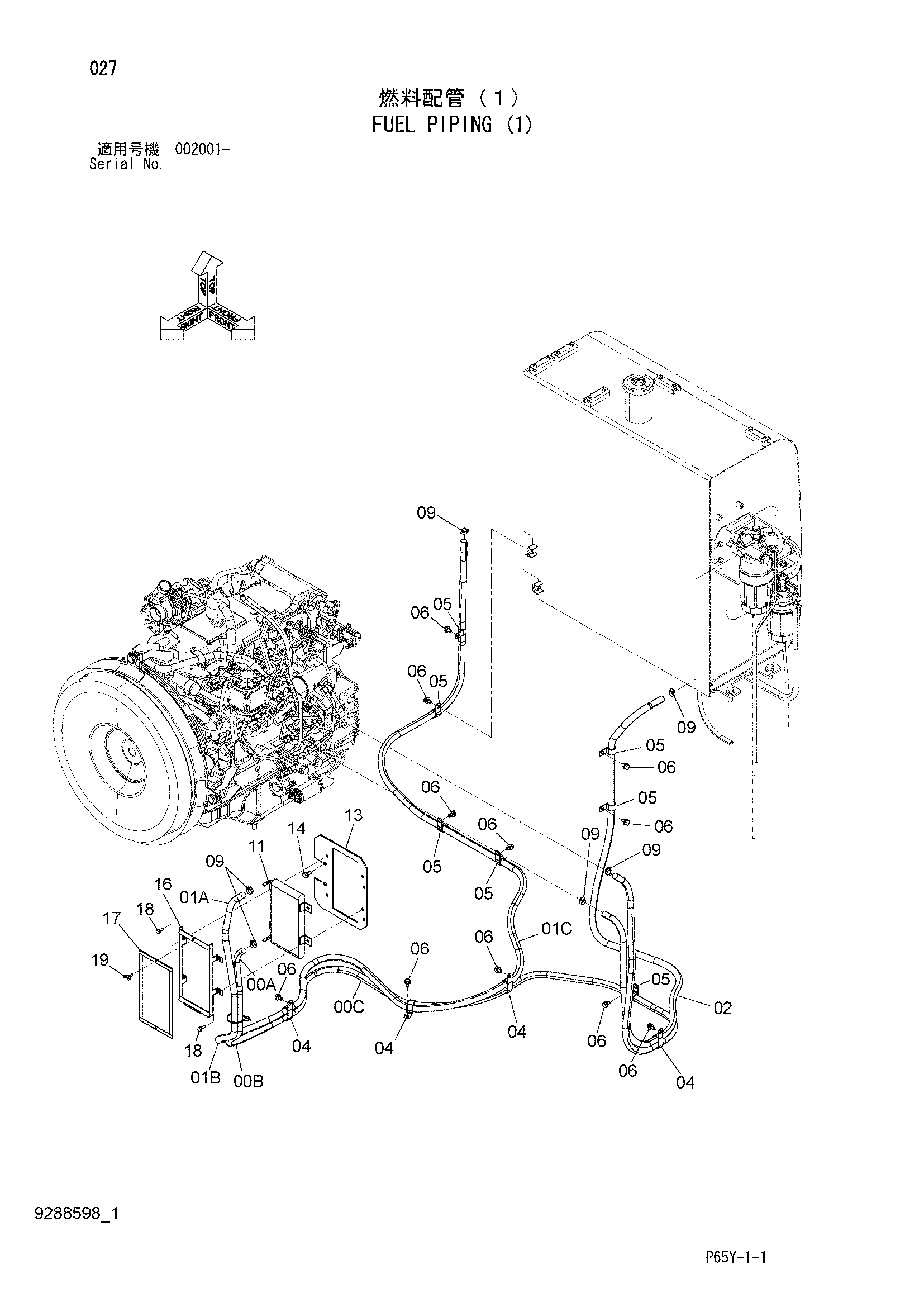

Заводская схема «Топливные трубопроводы (1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9290531 | Топливный шланг | 1 |
| 00A | 4684281 | Топливный шланг | 1 |
| 00B | 4362469 | Трубка | 1 |
| 00C | 4663230 | Трубка | 1 |
| 01 | 9290532 | Топливный шланг | 1 |
| 01A | 4684282 | Топливный шланг | 1 |
| 01B | 4362473 | Трубка | 1 |
| 01C | 4290085 | Тубв | 1 |
| 02 | 9293538 | Топливный шланг | 1 |
| 02A | 4680123 | Топливный шланг | 1 |
| 02B | 4638097 | Трубка | 1 |
| 04 | 4192034 | Зажим | 4 |
| 05 | 4190263 | Зажим | 7 |
| 06 | J271020 | Болт с шайбой | 11 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 09 | 4514700 | Зажим шланг | 6 |
| 11 | 4626193 | Радиатор | 1 |
| 13 | 8101543 | Кронштейн | 1 |
| 14 | J271025 | Болт с шайбой | 2 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8106756 | Кронштейн | 1 |
| 17 | 8106755 | Сетка | 1 |
| 18 | J260825 | Болт с шайбой | 4 |
| 18A | J900825 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | M360616 | Болт винг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
