Питатель крышка — HITACHI SR2000G

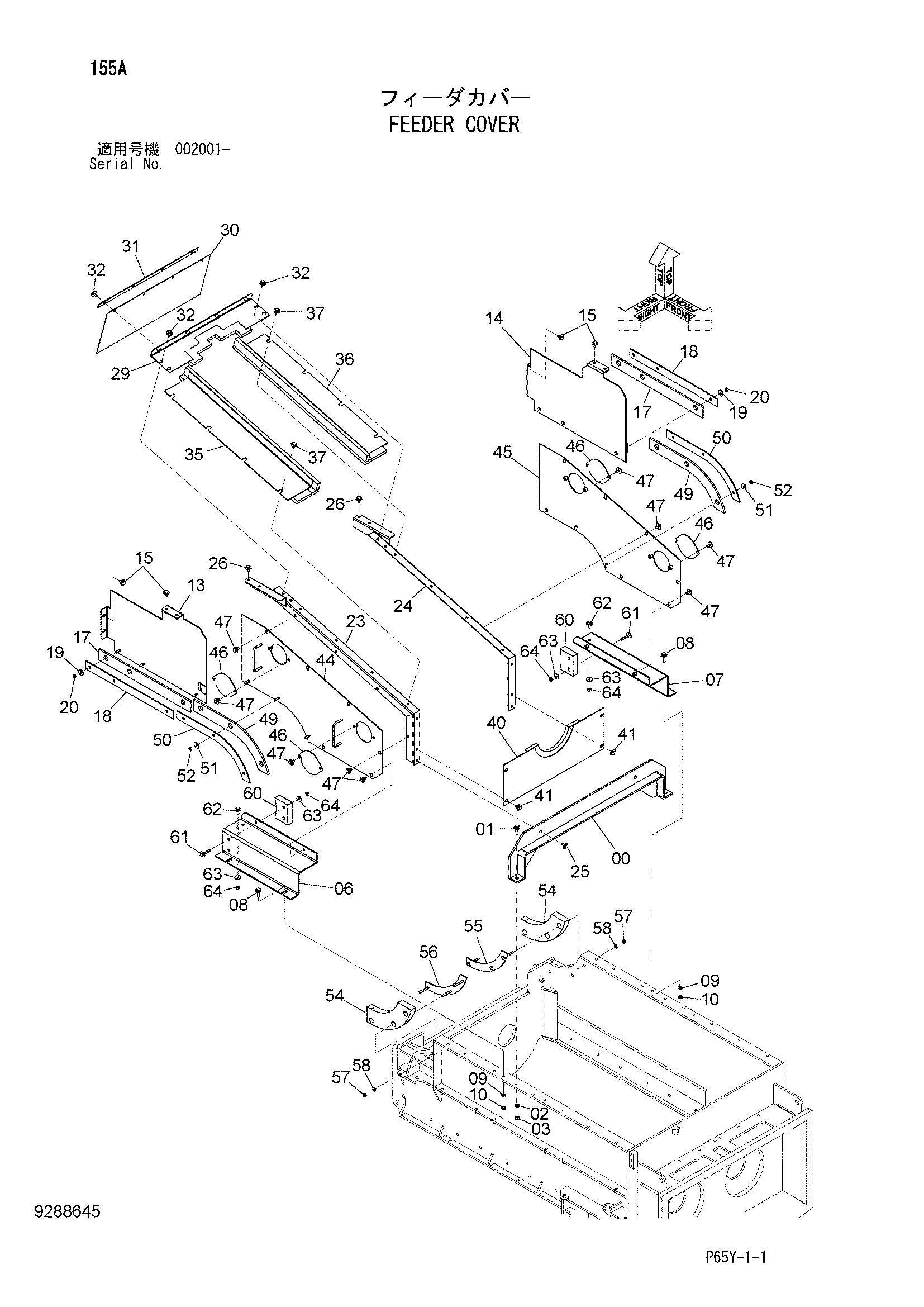

Заводская схема «Питатель крышка» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8113784 | Кронштейн | 1 |
| 01 | J281245 | Болт с шайбой | 2 |
| 01A | J901245 | Болт | 1 |
| 01B | 4249324 | Шайба | 1 |
| 02 | A590112 | Плоская шайба | 2 |
| 03 | J950012 | Гайка | 2 |
| 06 | 8117684 | Правый кронштейн | 1 |
| 07 | 8117683 | Левый кронштейн | 1 |
| 08 | J281245 | Болт с шайбой | 4 |
| 08A | J901245 | Болт | 1 |
| 08B | 4249324 | Шайба | 1 |
| 09 | A590112 | Плоская шайба | 4 |
| 10 | J950012 | Гайка | 4 |
| 13 | 8113449 | Крышка | 1 |
| 14 | 8113450 | Крышка | 1 |
| 15 | J281025 | Болт с шайбой | 8 |
| 15A | J901025 | Болт | 1 |
| 15B | 4486055 | Шайба | 1 |
| 17 | 4685052 | Резиновая прокладка | 2 |
| 18 | 4685053 | Пластина | 2 |
| 19 | J217083 | Шайба | 6 |
| 20 | J950010 | Гайка | 6 |
| 23 | 7055050 | Кронштейн | 1 |
| 24 | 7055051 | Кронштейн | 1 |
| 25 | J281030 | Болт с шайбой | 2 |
| 25A | J901030 | Болт | 1 |
| 25B | 4486055 | Шайба | 1 |
| 26 | J281025 | Болт с шайбой | 4 |
| 26A | J901025 | Болт | 1 |
| 26B | 4486055 | Шайба | 1 |
| 29 | 8113783 | Крышка | 1 |
| 30 | 4489159 | Резиновая прокладка | 1 |
| 31 | 4489160 | Пластина | 1 |
| 32 | J281025 | Болт с шайбой | 8 |
| 32A | J901025 | Болт | 1 |
| 32B | 4486055 | Шайба | 1 |
| 35 | 8117362 | Крышка | 1 |
| 36 | 8117361 | Крышка | 1 |
| 37 | J281025 | Болт с шайбой | 8 |
| 37A | J901025 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
| 40 | 8113787 | Крышка | 1 |
| 41 | J281025 | Болт с шайбой | 4 |
| 41A | J901025 | Болт | 1 |
| 41B | 4486055 | Шайба | 1 |
| 44 | 8113785 | Крышка | 1 |
| 45 | 8113786 | Крышка | 1 |
| 46 | 4619853 | Крышка | 4 |
| 47 | J281025 | Болт с шайбой | 20 |
| 47A | J901025 | Болт | 1 |
| 47B | 4486055 | Шайба | 1 |
| 49 | 4685054 | Резиновая прокладка | 2 |
| 50 | 4685055 | Пластина | 2 |
| 51 | J217083 | Шайба | 6 |
| 52 | J950010 | Гайка | 6 |
| 54 | 4698308 | Резиновая прокладка | 2 |
| 55 | 9770870 | Кронштейн | 1 |
| 56 | 9770871 | Кронштейн | 1 |
| 57 | J950010 | Гайка | 6 |
| 58 | A590110 | Плоская шайба | 6 |
| 60 | 4700015 | Резиновая прокладка | 2 |
| 61 | J281060 | Болт с шайбой | 4 |
| 61A | J901060 | Болт | 1 |
| 61B | 4486055 | Шайба | 1 |
| 62 | J281030 | Болт с шайбой | 4 |
| 62A | J901030 | Болт | 1 |
| 62B | 4486055 | Шайба | 1 |
| 63 | J217083 | Шайба | 8 |
| 64 | J950010 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
