Экран бункер — HITACHI SR2000G

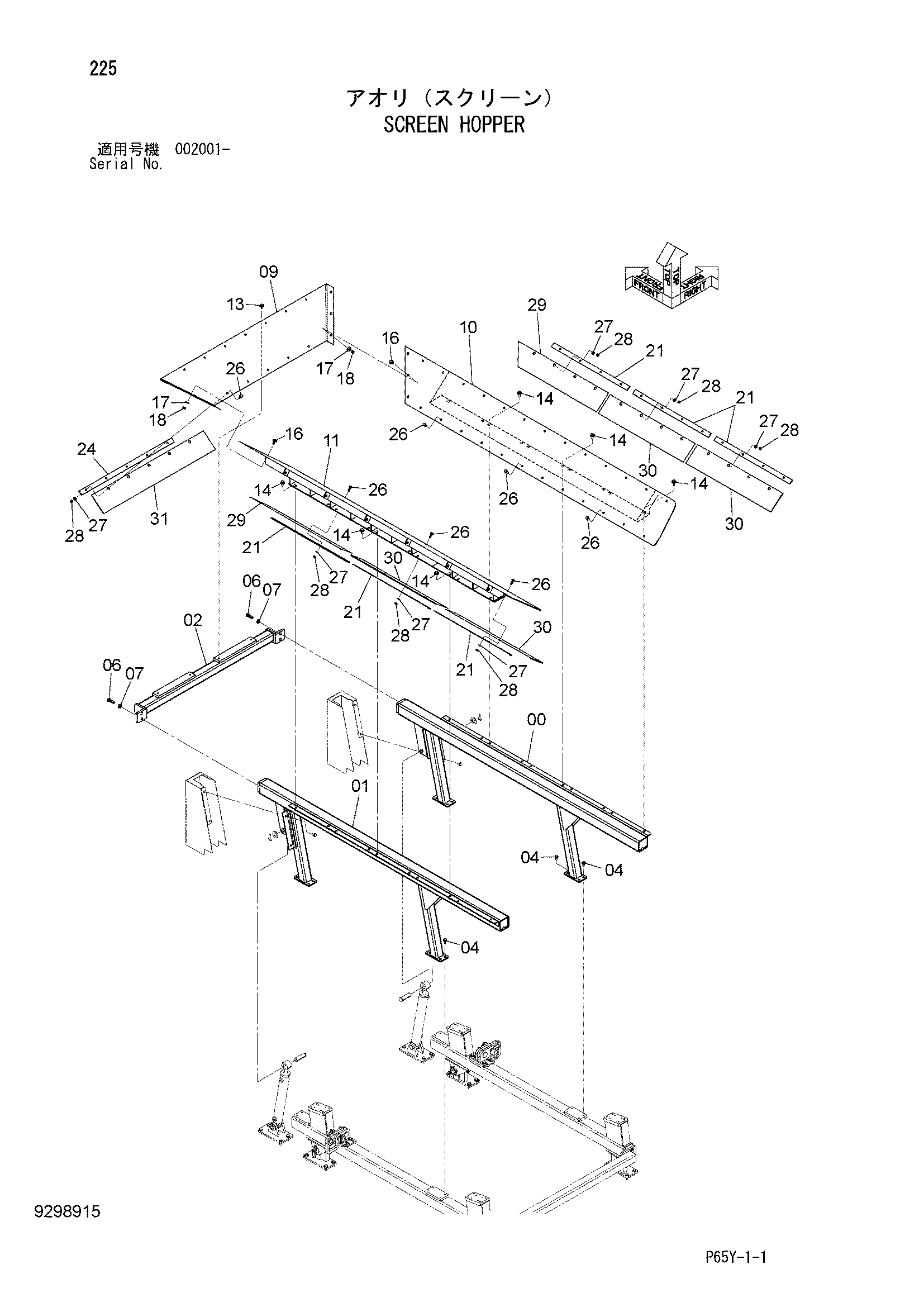

Заводская схема «Экран бункер» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027014 | Рама боковой(правый) | 1 |
| 01 | 6025845 | Рама боковой(левый) | 1 |
| 02 | 8109050 | Штанга | 1 |
| 04 | J271230 | Болт с шайбой | 16 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | J901650 | Болт | 4 |
| 07 | J222016 | Шайба | 4 |
| 09 | 7056232 | Удлинитель | 1 |
| 10 | 6027016 | Удлинитель | 1 |
| 11 | 6027015 | Удлинитель | 1 |
| 13 | J281225 | Болт с шайбой | 4 |
| 13A | J901225 | Болт | 1 |
| 13B | 4249324 | Шайба | 1 |
| 14 | J281235 | Болт с шайбой | 20 |
| 14A | J901235 | Болт | 1 |
| 14B | 4249324 | Шайба | 1 |
| 16 | J281230 | Болт с шайбой | 6 |
| 16A | J901230 | Болт | 1 |
| 16B | 4249324 | Шайба | 1 |
| 17 | 449490 | Плоская шайба | 6 |
| 18 | J950012 | Гайка | 6 |
| 21 | 4666361 | Штанга плоский | 6 |
| 24 | 4666364 | Штанга плоский | 1 |
| 26 | J271035 | Болт с шайбой | 29 |
| 26A | J901035 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 27 | J222010 | Шайба | 29 |
| 28 | J950010 | Гайка | 29 |
| 29 | 4695044 | Резиновая прокладка | 2 |
| 30 | 4695014 | Резиновая прокладка | 4 |
| 31 | 4695025 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
