Крышка (5) — HITACHI SR2000G

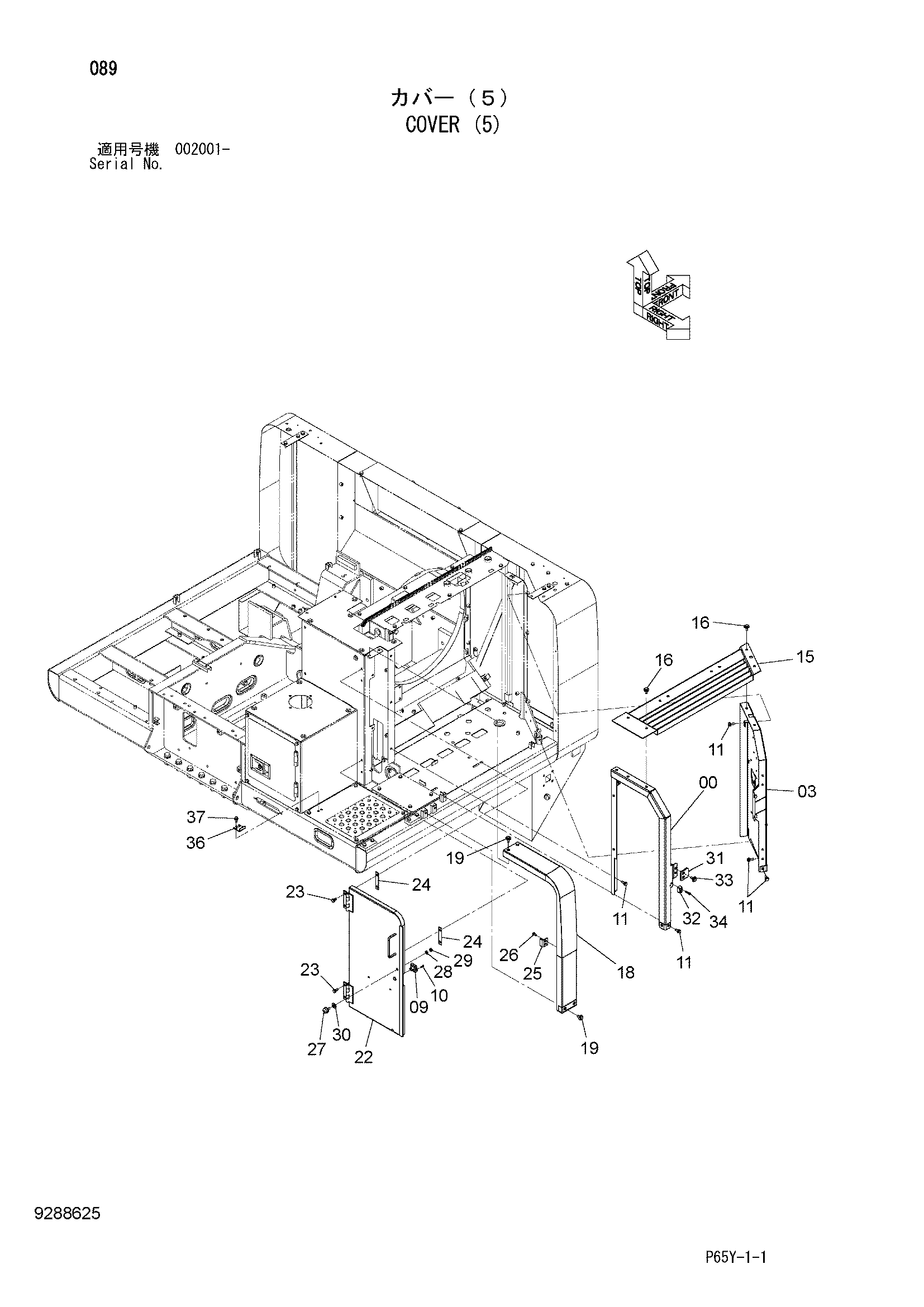

Заводская схема «Крышка (5)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056781 | Опора | 1 |
| 03 | 6023893 | Крышка | 1 |
| 09 | 4361601 | Замок | 1 |
| 10 | J460520 | Винт с шайбой | 4 |
| 11 | J271030 | Болт с шайбой | 9 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 15 | 6023894 | Крышка | 1 |
| 16 | J281030 | Болт с шайбой | 4 |
| 16A | J901030 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 7056780 | Крышка | 1 |
| 19 | J281030 | Болт с шайбой | 4 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
| 22 | 8117640 | Дверь | 1 |
| 23 | J271025 | Болт с шайбой | 4 |
| 23A | J901025 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 24 | 4699840 | Регулировочная шайба 2.3mm | 2 |
| 25 | 4676200 | Ограничитель | 1 |
| 26 | J260820 | Болт с шайбой | 2 |
| 26A | J900820 | Болт | 1 |
| 26B | A590108 | Плоская шайба | 1 |
| 27 | 4294508 | Ограничитель | 1 |
| 28 | A590110 | Плоская шайба | 1 |
| 29 | J950010 | Гайка | 1 |
| 30 | J222016 | Шайба | 1 |
| 31 | 4638905 | Ограничитель | 1 |
| 32 | 4652573 | Ограничитель | 1 |
| 33 | J281030 | Болт с шайбой | 2 |
| 33A | J901030 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 34 | J260635 | Болт с шайбой | 2 |
| 34A | J900635 | Болт | 1 |
| 34B | A590106 | Плоская шайба | 1 |
| 36 | 4699602 | Ограничитель | 1 |
| 37 | J271025 | Болт с шайбой | 2 |
| 37A | J901025 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
