Трубопроводы системы орошения — HITACHI SR2000G

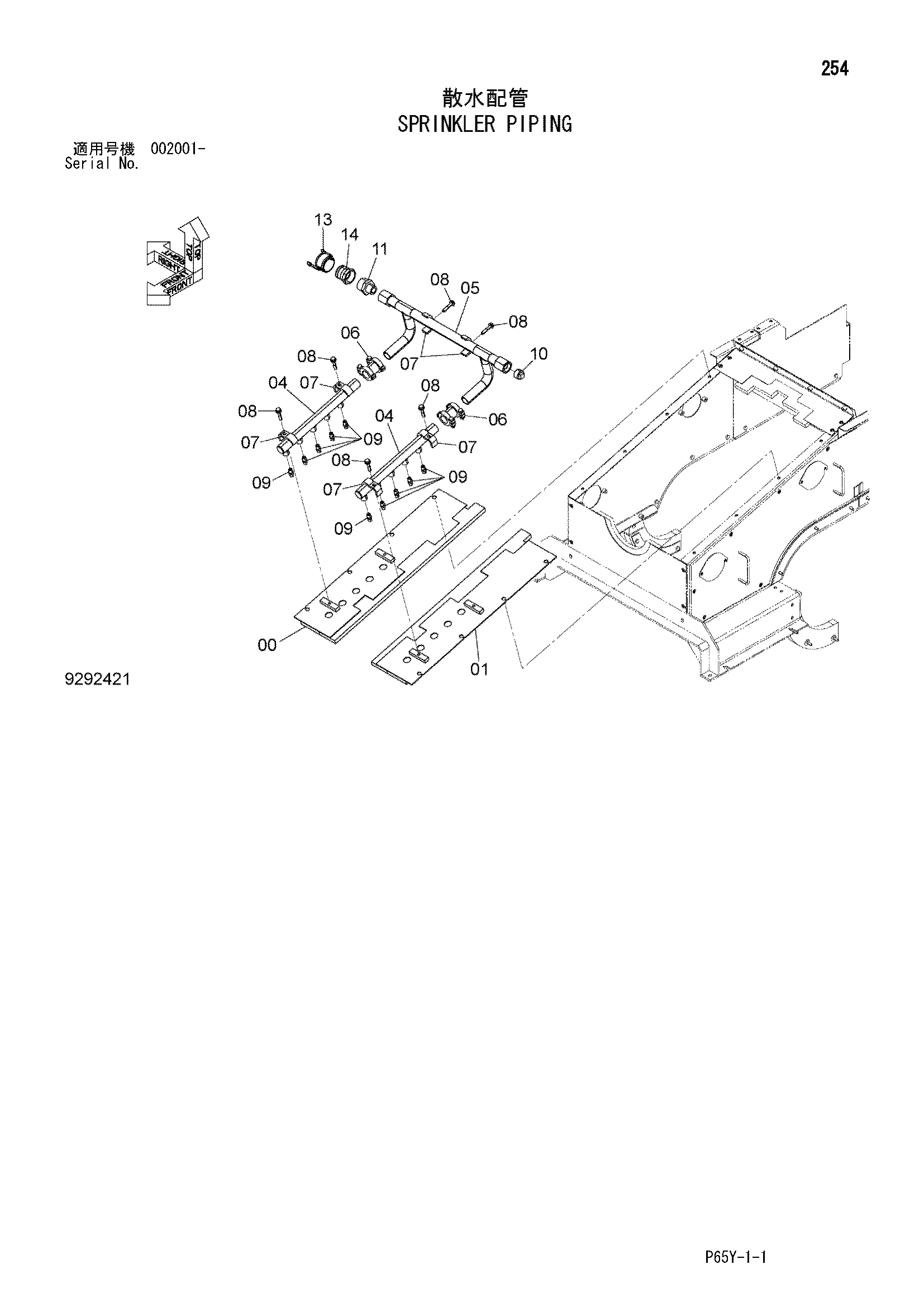

Заводская схема «Трубопроводы системы орошения» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8117106 | Крышка | 1 |
| 01 | 8117105 | Крышка | 1 |
| 04 | 9770788 | Трубка | 2 |
| 05 | 8117104 | Трубка | 1 |
| 06 | 4069801 | Муфта | 2 |
| 06A | 4196259 | Уплотнение кольцо | 2 |
| 07 | 4053698 | Хомут трубки | 6 |
| 08 | J271260 | Болт с шайбой | 6 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 94-1702 | Адаптер | 10 |
| 10 | 94-2027 | Пробка | 1 |
| 11 | 94-1913 | Адаптер | 1 |
| 13 | 4639239 | Пылезащитный колпачок | 1 |
| 14 | 4667842 | Быстросъёмное устройство | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
