Рама (экран) — HITACHI SR2000G

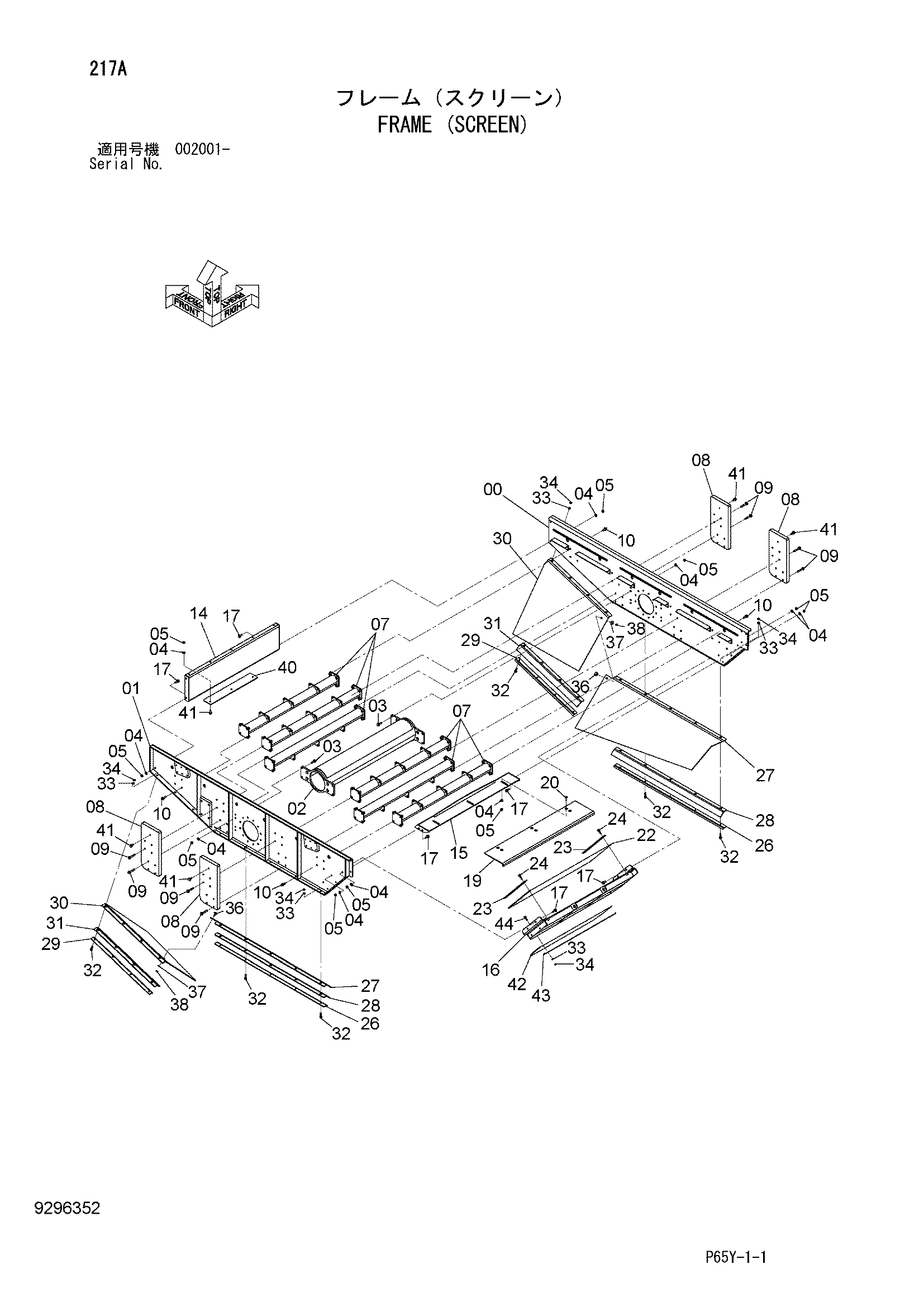

Заводская схема «Рама (экран)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	5012210	Рама боковой(правый)	1
01	5012211	Рама боковой(левый)	1
02	8116137	Трубка	1
03	J271245	Болт с шайбой	8
03A	J901245	Болт	1
03B	J222012	Шайба	1
04	J222012	Шайба	33
05	J950012	Гайка	33
07	8112599	Беам основной	6
08	4693205	Груз	4
09	J271275	Болт с шайбой	32
09A	J901275	Болт	1
09B	J222012	Шайба	1
10	J271240	Болт с шайбой	16
10A	J901240	Болт	1
10B	J222012	Шайба	1
14	8105601	Рама задний	1
15	9766325	Кхуте	1
16	7056041	Кхуте	1
17	J271235	Болт с шайбой	16
17A	J901235	Болт	1
17B	J222012	Шайба	1
19	3116366	Пластина	1
20	4147758	Болт флусх	6
22	4693208	Резиновая прокладка	1
23	4693209	Пластина	2
24	J271040	Болт с шайбой	6
24A	J901040	Болт	1
24B	J222010	Шайба	1
26	4657373	Пластина	2
27	4693210	Резиновая прокладка	2
28	4683754	Резиновая прокладка	2
29	4657374	Пластина	2
30	4693211	Резиновая прокладка	2
31	4683755	Резиновая прокладка	2
32	J271045	Болт с шайбой	18
32A	J901045	Болт	1
32B	J222010	Шайба	1
33	J222010	Шайба	20
34	J950010	Гайка	20
36	J281030	Болт с шайбой	2
36A	J901030	Болт	1
36B	4486055	Шайба	1
37	J217083	Шайба	2
38	M660010	U-образная гайка	2
40	4693215	Пластина	1
41	J271230	Болт с шайбой	7
41A	J901230	Болт	1
41B	J222012	Шайба	1
42	4706195	Резиновая прокладка	1
43	4658608	Пластина	1
44	J271035	Болт с шайбой	4
44A	J901035	Болт	1
44B	J222010	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
