Ротор блок — HITACHI SR2000G

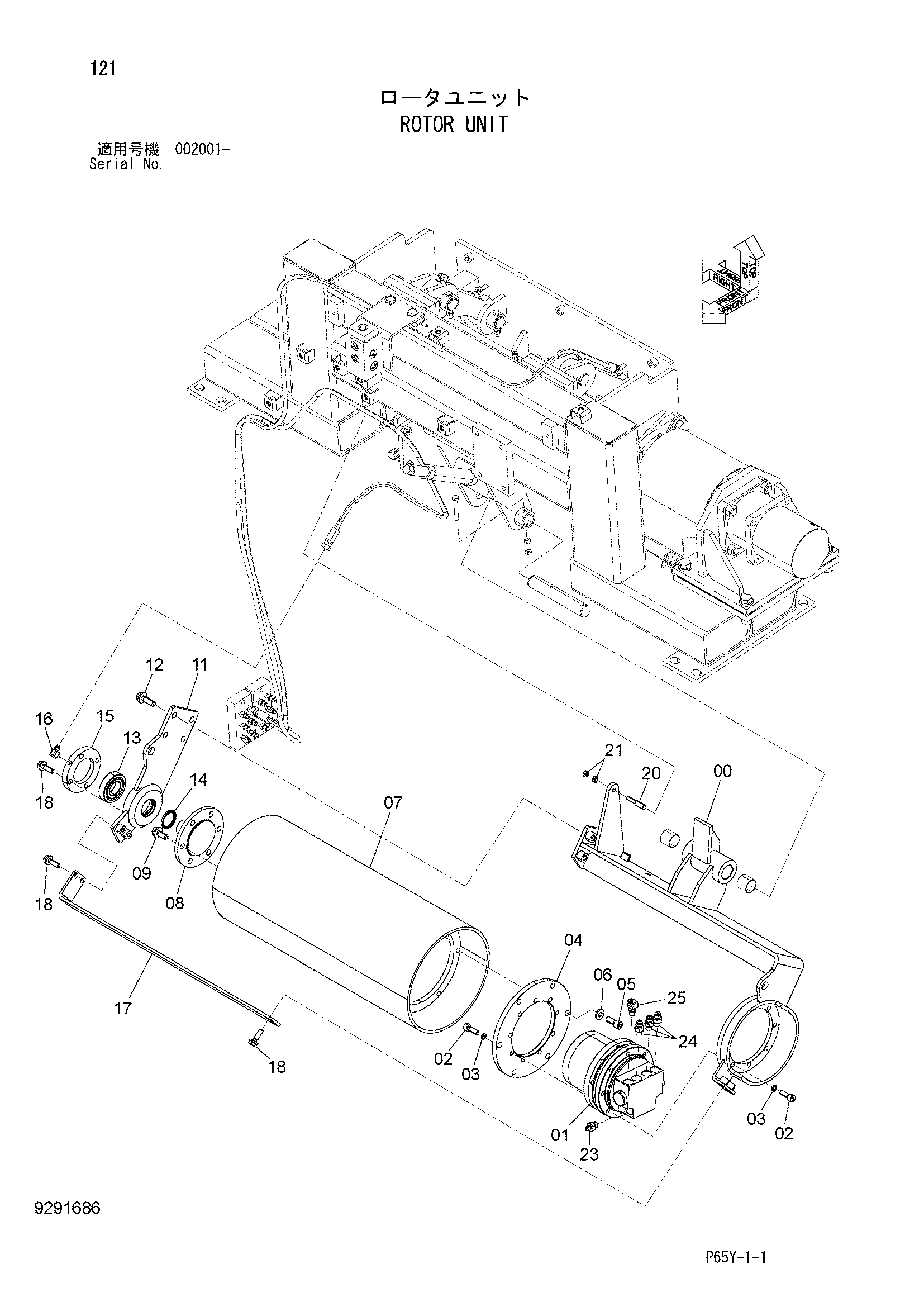

Заводская схема «Ротор блок» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056559 | Кронштейн | 1 |
| 01 | 4438715 | Гидромотор | 1 |
| 02 | J781030 | Болт с внутренним шестигранником | 17 |
| 03 | 984054 | Пружинная шайба | 17 |
| 04 | 4487598 | Базовый | 1 |
| 05 | J781230 | Болт с внутренним шестигранником | 6 |
| 06 | J222012 | Шайба | 6 |
| 07 | 9769563 | Ротор | 1 |
| 08 | 9759225 | Вал | 1 |
| 09 | J271230 | Болт с шайбой | 6 |
| 09A | J901230 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 11 | 8117189 | Кронштейн | 1 |
| 12 | J271240 | Болт с шайбой | 4 |
| 12A | J901240 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 13 | 4166311 | Шариковый подшипник | 1 |
| 14 | 4473085 | Пылезащитное уплотнение | 1 |
| 15 | 4685226 | Крышка | 1 |
| 16 | 4298746 | Угловой штуцер | 1 |
| 17 | 4685228 | Скрапер | 1 |
| 18 | J271035 | Болт с шайбой | 8 |
| 18A | J901035 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 20 | 4478241 | Болт | 1 |
| 21 | M500807 | Гайка | 2 |
| 23 | A852122 | Адаптер | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 24 | A852123 | Адаптер | 3 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852222 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
