Гидроцилиндр., телескопинг (3 секция стрела) — HITACHI SR2000G

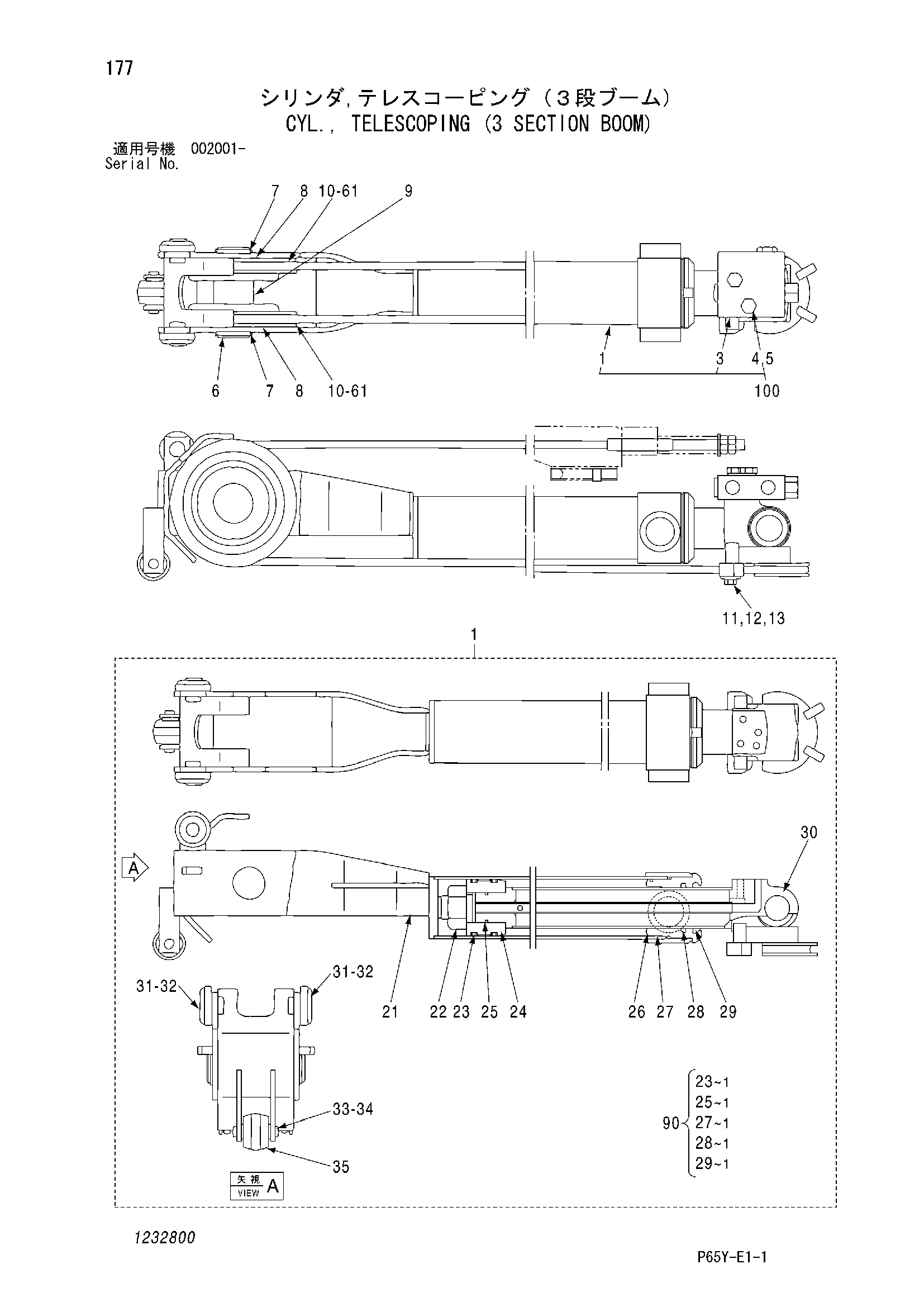

Заводская схема «Гидроцилиндр., телескопинг (3 секция стрела)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1-5 | 1232830 | Гидроцилиндр. телескопинг | 1 |
| 1 | 1232801 | Кйл.телескопинг | 1 |
| 1-21 | 1232814 | Гидроцилиндр | 1 |
| 1-22 | 1232815 | Гайка | 1 |
| 1-23 | 1232816 | Подшипник. плаин | 1 |
| 1-24 | 1232817 | Поршень | 1 |
| 1-25 | 1232818 | Уплотнительное кольцо | 1 |
| 1-26 | 1232819 | Крышка шток | 1 |
| 1-27 | 1232820 | Уплотнительное кольцо | 1 |
| 1-28 | 1232821 | Манжета | 1 |
| 1-29 | 1232822 | Пылезащитное уплотнение | 1 |
| 1-30 | 1232823 | Шток | 1 |
| 1-31 | 1232824 | Каток в сборе | 2 |
| 1-32 | 1232825 | Стопорное кольцо | 2 |
| 1-33 | 1232826 | Стопорное кольцо | 2 |
| 1-34 | 1232827 | Палец | 1 |
| 1-35 | 1232828 | Ролик | 1 |
| 2 | 1232802 | Канат провод (тесак) | 1 |
| 2 | 1232803 | Канат провод (кококу) | 1 |
| 2 | 1232804 | Канат провод (кисвире) | 1 |
| 3 | 4710408 | Клапан коунтербаланк | 1 |
| 4 | 1232806 | Болт | 2 |
| 5 | A590910 | Пружинная шайба | 2 |
| 6 | 1232807 | Палец | 1 |
| 7 | 1232808 | Стопорное кольцо | 2 |
| 8 | 1232809 | Проставка | 2 |
| 9 | 1232810 | Проставка | 1 |
| 10 | 1232811 | Канатный блок | 2 |
| 11 | 1232812 | Болт | 2 |
| 12 | 0955518 | Пружинная шайба | 2 |
| 13 | 1232813 | Пластина | 1 |
| 61 | 1232829 | Шариковый подшипник | 2 |
| 90 | 4712001 | Уплотнение комплект | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
