Конвейер трубопроводы — HITACHI SR2000G

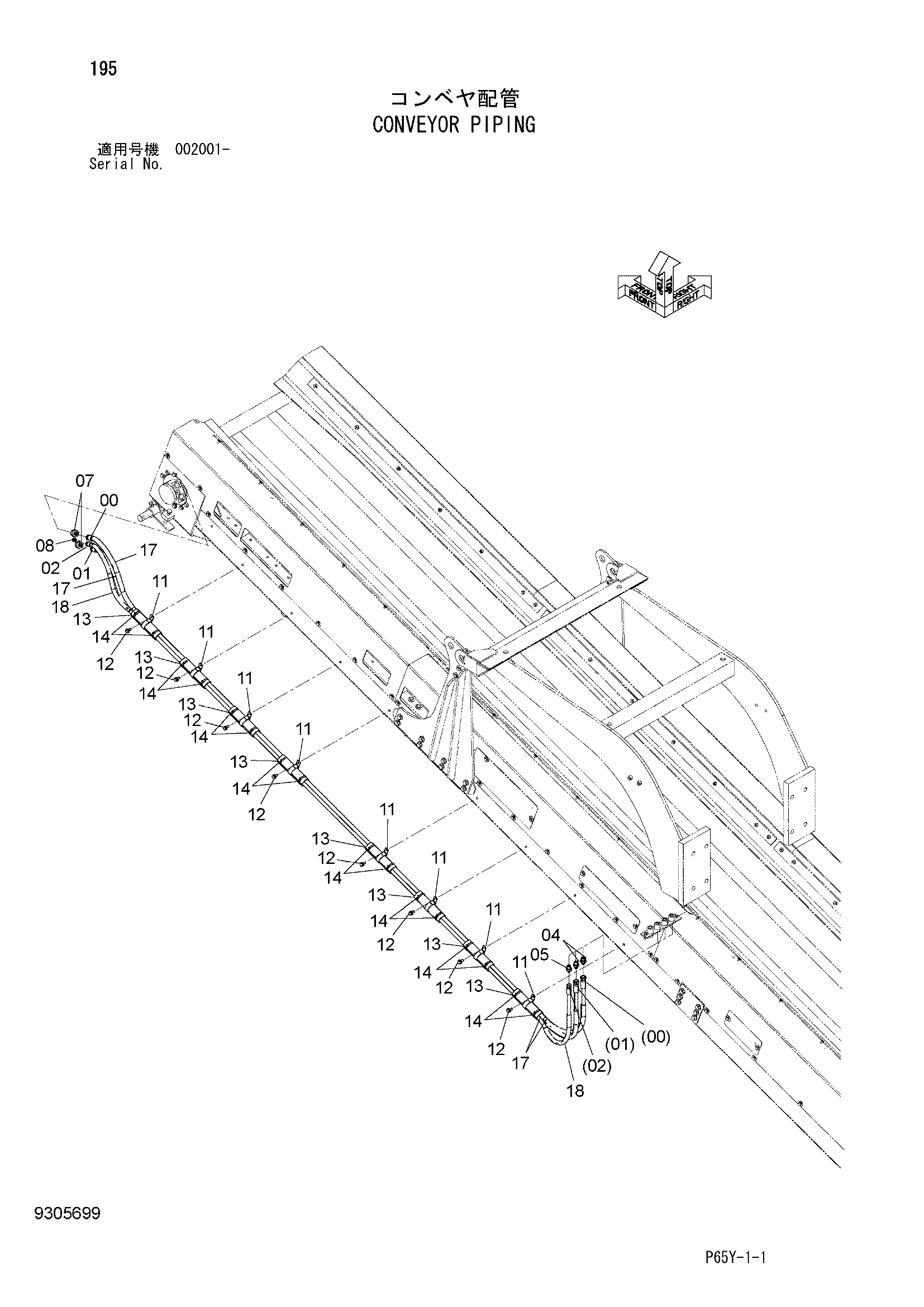

Заводская схема «Конвейер трубопроводы» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4681916 | Шланг | 1 |
| 01 | 4675388 | Шланг | 1 |
| 02 | 4615128 | Шланг | 1 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852143 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4154669 | Адаптер | 2 |
| 07A | U12547U | Уплотнительное кольцо | 1 |
| 08 | 4278867 | Адаптер | 1 |
| 08A | R26448R | Уплотнительное кольцо | 1 |
| 11 | 4190265 | Зажим | 8 |
| 12 | J271025 | Болт с шайбой | 8 |
| 12A | J901025 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | 4219918 | Резиновая втулка | 8 |
| 14 | 4055312 | Ленточный зажим | 16 |
| 17 | 4327294 | Защитный кожух | 4 |
| 18 | 4327293 | Защитный кожух | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
