Крышка (бункер) — HITACHI SR2000G

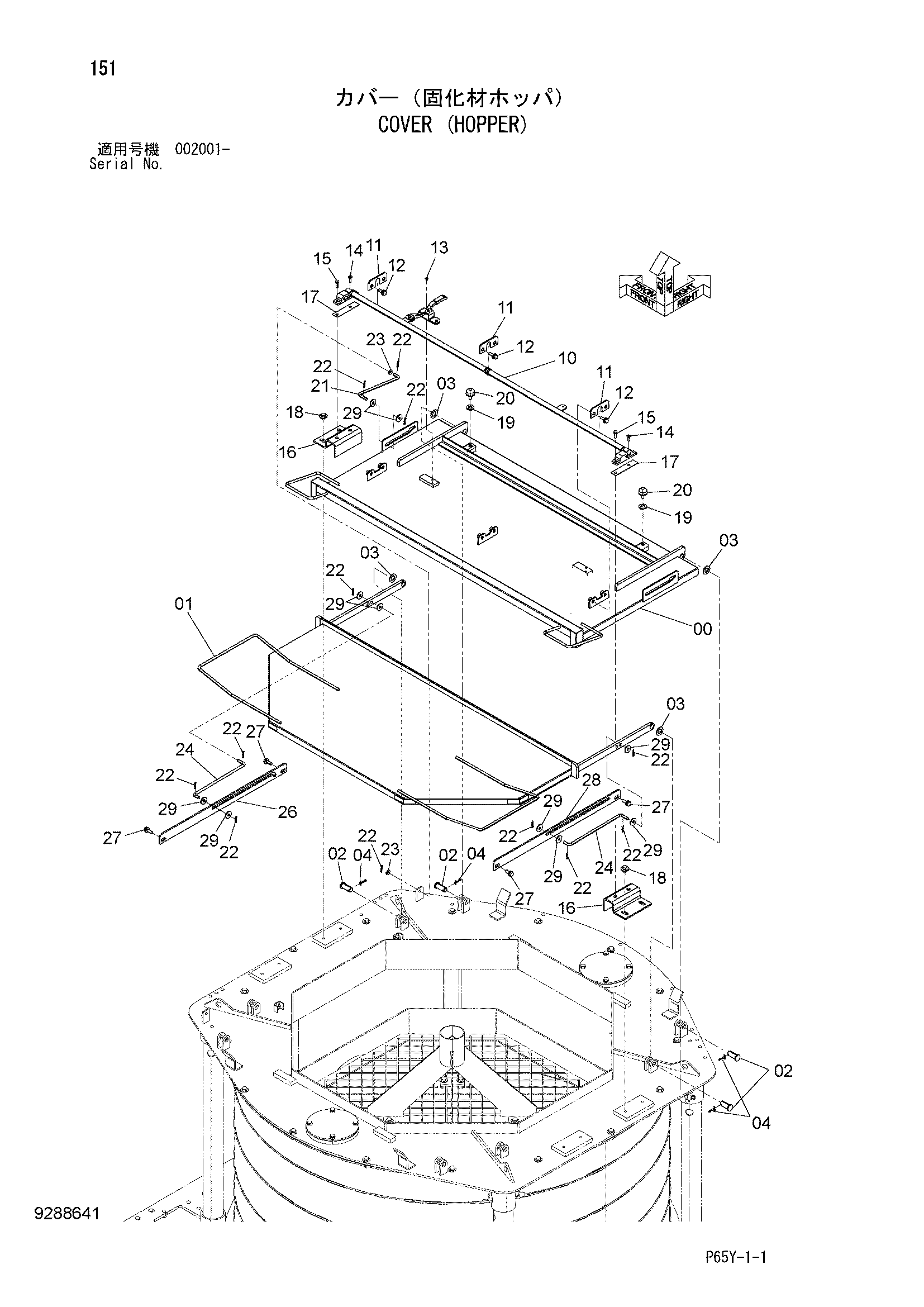

Заводская схема «Крышка (бункер)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8118509 | Крышка | 1 |
| 01 | 8118510 | Крышка | 1 |
| 02 | 4085833 | Палец | 4 |
| 03 | A590120 | Плоская шайба | 4 |
| 04 | A765040 | Шплинт | 4 |
| 10 | 8114236 | Рукоятка дверь | 1 |
| 11 | 4688633 | Кронштейн | 3 |
| 12 | J271030 | Болт с шайбой | 6 |
| 12A | J901030 | Болт | 1 |
| 12B | J222010 | Шайба | 1 |
| 13 | M470613 | Винт | 2 |
| 14 | M470825 | Винт | 2 |
| 15 | J900825 | Болт | 2 |
| 16 | 9769771 | Кронштейн | 2 |
| 17 | 4478269 | Регулировочная шайба 1mm | 10 |
| 18 | J281020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | 4486055 | Шайба | 1 |
| 19 | J222016 | Шайба | 2 |
| 20 | 4294508 | Ограничитель | 2 |
| 21 | 4408668 | Стойка | 1 |
| 22 | 4022698 | Стопорный палец | 12 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | 4697833 | Стойка | 2 |
| 26 | 4696490 | Направляющая | 1 |
| 27 | J271030 | Болт с шайбой | 4 |
| 27A | J901030 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 28 | 4702504 | Направляющая | 1 |
| 29 | J217083 | Шайба | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
