Принадлежности трубопроводы (2) — HITACHI SR2000G

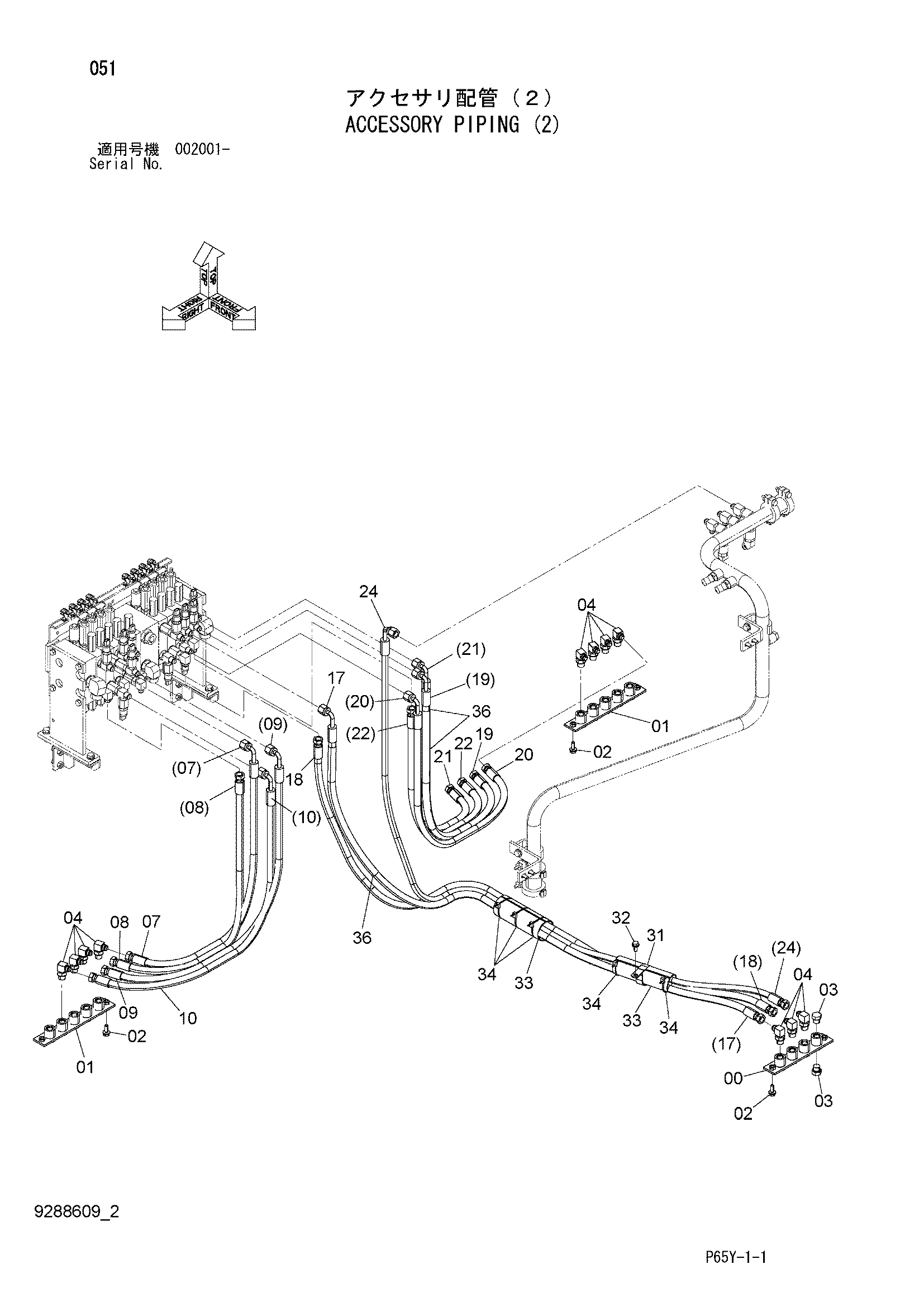

Заводская схема «Принадлежности трубопроводы (2)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8078865 | Пластина | 1 |
| 01 | 8078866 | Пластина | 2 |
| 02 | J271030 | Болт с шайбой | 6 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | A885004 | Пробка | 2 |
| 03A | 4506418 | Уплотнительное кольцо | 1 |
| 04 | A852344 | Угловой штуцер | 11 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | 4619851 | Шланг | 1 |
| 08 | 4435096 | Шланг | 1 |
| 09 | 4438387 | Шланг | 1 |
| 10 | 4305401 | Шланг | 1 |
| 17 | 4301422 | Шланг | 1 |
| 18 | 4438378 | Шланг | 1 |
| 19 | 4684585 | Шланг | 1 |
| 20 | 4684586 | Шланг | 1 |
| 21 | 4354651 | Шланг | 1 |
| 22 | 4684587 | Шланг | 1 |
| 24 | 4684588 | Шланг | 1 |
| 31 | 4193816 | Зажим | 1 |
| 32 | J271025 | Болт с шайбой | 1 |
| 32A | J901025 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | 4461012 | Резиновая втулка | 2 |
| 34 | 4055312 | Ленточный зажим | 5 |
| 36 | 4327294 | Защитный кожух | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
