Крышка (1) — HITACHI SR2000G

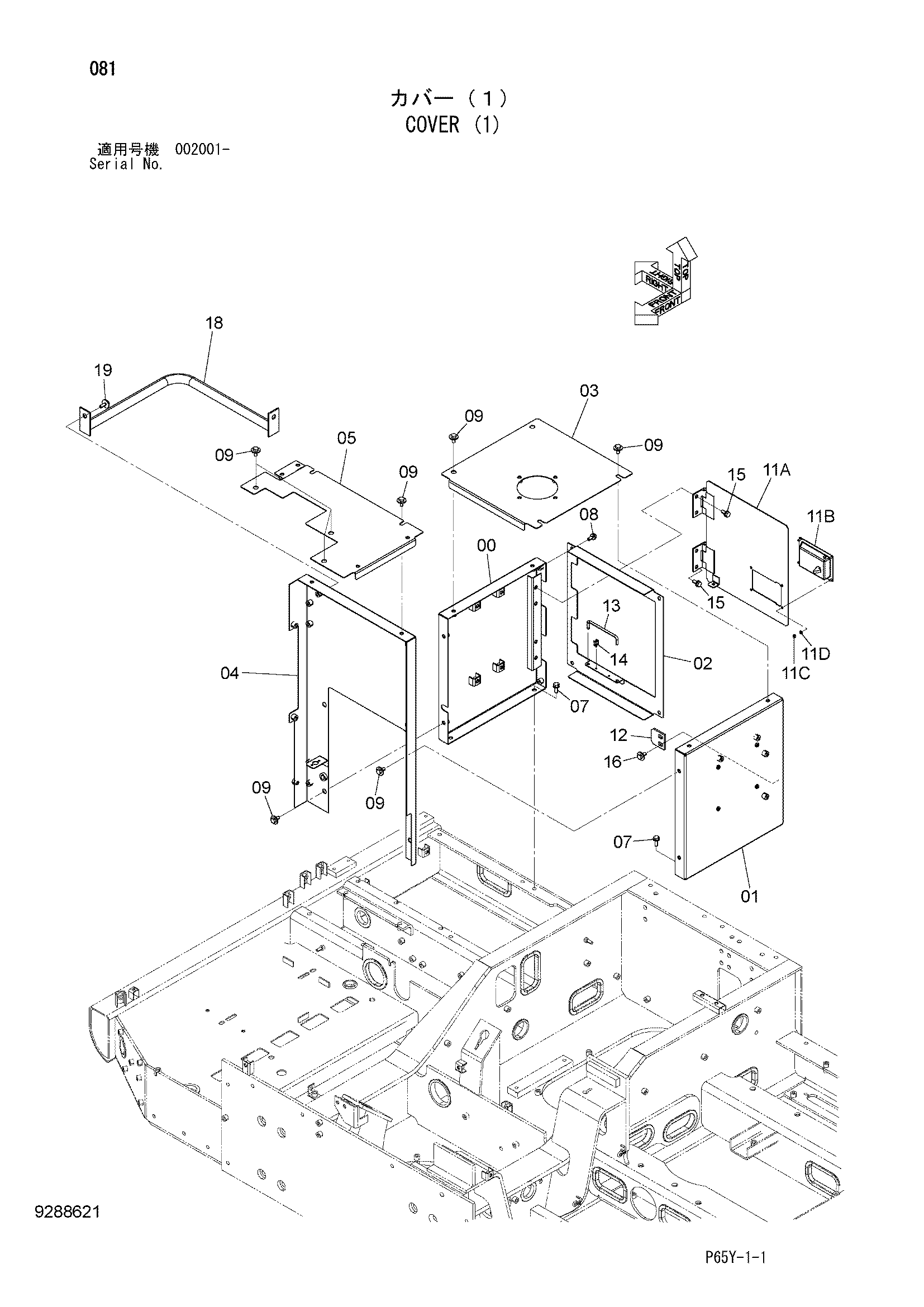

Заводская схема «Крышка (1)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7054761 | Крышка | 1 |
| 01 | 7054762 | Крышка | 1 |
| 02 | 8113119 | Крышка | 1 |
| 03 | 8113120 | Крышка | 1 |
| 04 | 7056784 | Крышка | 1 |
| 05 | 8117608 | Крышка | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | J271025 | Болт с шайбой | 4 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | J281025 | Болт с шайбой | 13 |
| 09A | J901025 | Болт | 1 |
| 09B | 4486055 | Шайба | 1 |
| 11 | 9292354 | Дверь | 1 |
| 11A | 7054763 | Дверь | 1 |
| 11B | 4652498 | Блокировка (левый) | 1 |
| 11C | M500605 | Гайка | 4 |
| 11D | A590106 | Плоская шайба | 4 |
| 12 | 4638905 | Ограничитель | 1 |
| 13 | 4639112 | Стойка | 1 |
| 14 | 4647195 | Держатель | 1 |
| 15 | J271025 | Болт с шайбой | 4 |
| 15A | J901025 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | J281025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | 4486055 | Шайба | 1 |
| 18 | 8117631 | Направляющая | 1 |
| 19 | J281030 | Болт с шайбой | 1 |
| 19A | J901030 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
