Электрооборудование (3) — HITACHI SR2000G

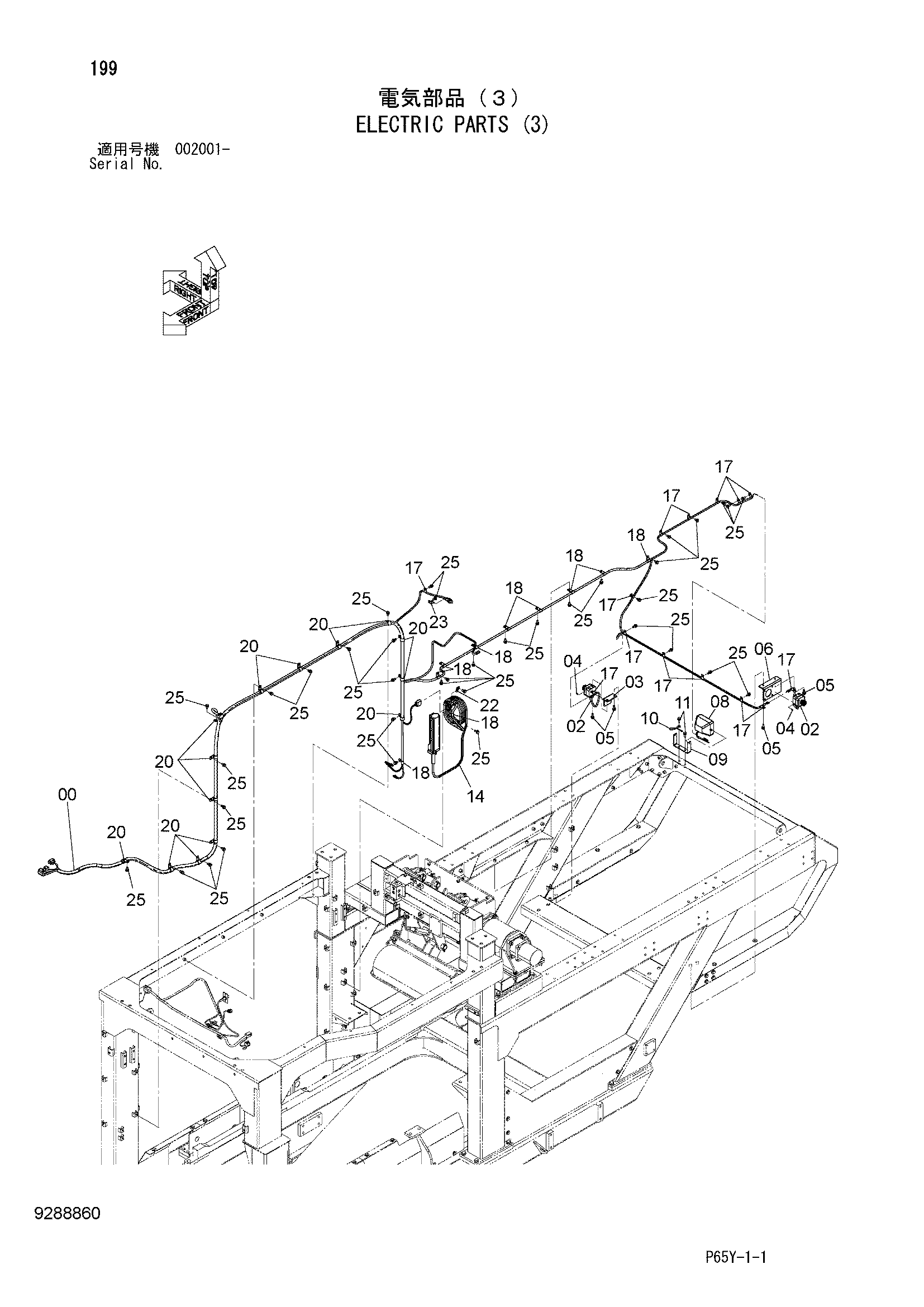

Заводская схема «Электрооборудование (3)» для HITACHI SR2000G. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 1035250 | Жгут проводов | 1 |
| 02 | 4660165 | Выключатель | 2 |
| 03 | 4447460 | Кронштейн | 1 |
| 04 | J450412 | Винт с шайбой | 4 |
| 05 | J271030 | Болт с шайбой | 4 |
| 05A | J901030 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4681761 | Кронштейн | 1 |
| 08 | 4274478 | Фара | 1 |
| 08A | 4285646 | Рассеиватель | 1 |
| 08B | 4285647 | Обод | 1 |
| 08C | 4285648 | Лампа | 1 |
| 08D | 4288342 | Прокладка | 1 |
| 08E | J900616 | Болт | 2 |
| 09 | 4447521 | Кронштейн | 1 |
| 10 | 4345263 | Жгут проводов | 1 |
| 11 | J271030 | Болт с шайбой | 2 |
| 11A | J901030 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 14 | 4679393 | Выключатель подвесной | 1 |
| 17 | 4190261 | Зажим | 14 |
| 18 | 4190275 | Зажим | 10 |
| 20 | 4190277 | Зажим | 14 |
| 22 | 4688273 | Кронштейн | 1 |
| 23 | 4282175 | Кронштейн | 1 |
| 25 | J271025 | Болт с шайбой | 37 |
| 25A | J901025 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI SR2000G и серийный номер машины. Это снижает риск заказа детали другого исполнения.
